酒店工程给排水施工图纸cad喷淋, 地下室给水平面图

搜索更多资源
  • 建筑类别：酒店
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：14500平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：雨水系统
  • 项目所在地：广东
项目概要:
该项目位于广州市.该区域占地面积为14500平方米。其中绿化面积占30.0%。现欲收集该项目内部分屋面雨水及地面雨水，经过处理后的雨水用于该区域内的绿化灌溉、道路冲洗和景观补水。
系统说明：
该项目设有生活冷水给水系统、生活排水系统、雨水排水系统、消火栓给水系统、自动喷水灭火系统。
内容展示：

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

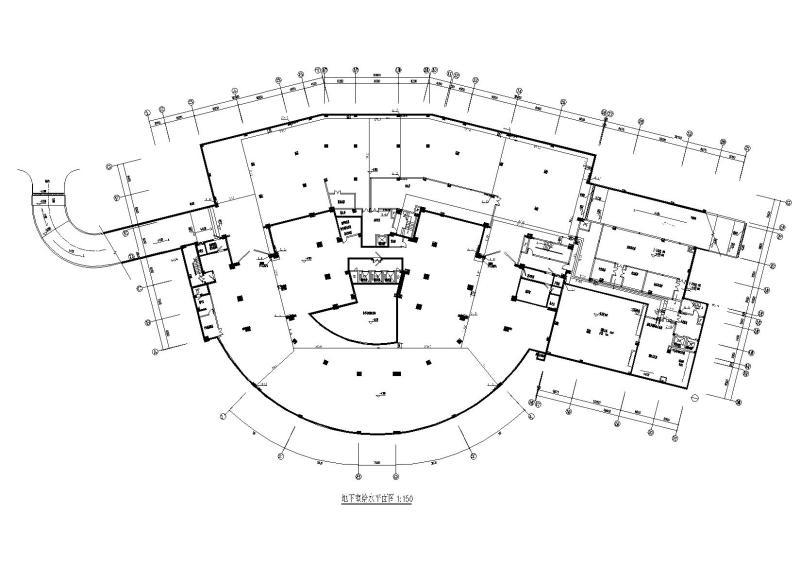

  • 地下室给水平面图
    地下室给水平面图

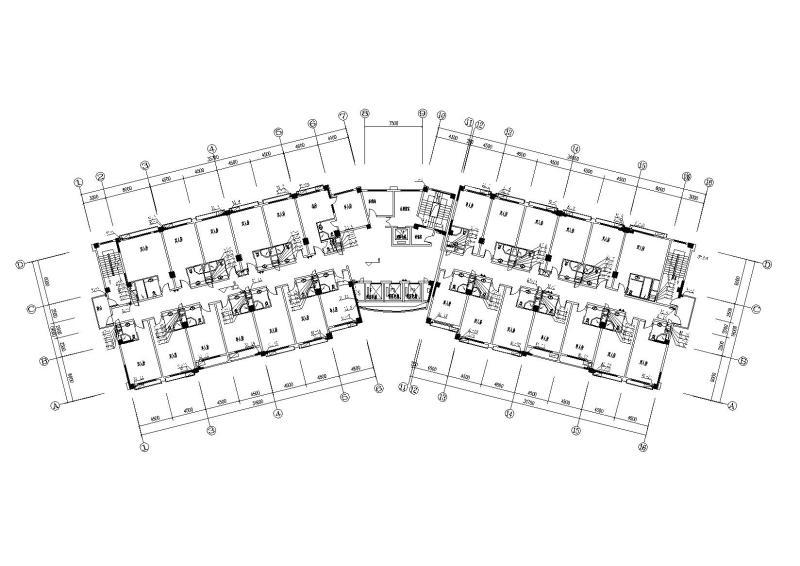

  • 给排水平面图jpg
    给排水平面图jpg

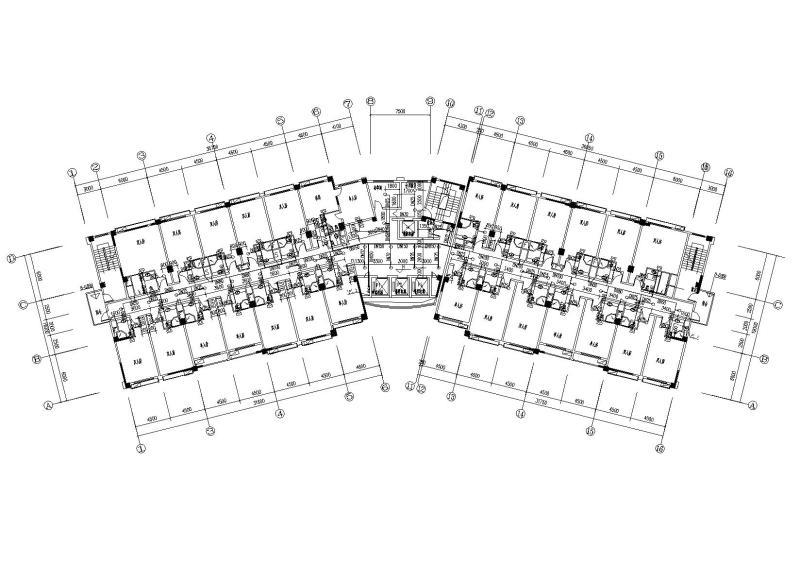

  • 喷淋平面图
    喷淋平面图
以上是部分截图，请下载附件后查看完整高清内容
