[CAD]9层旅游宾馆给排水图纸(卫生间大样图)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆,酒店
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：9层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：两区
• 排水体制：污废分流
• 排水技术：重力排水
• 消火栓用水量室内(L/S)：10
• 大样节点：水箱,卫生间,集水坑,阀门管件
• 项目所在地：广东

附件详情

• 设计说明,资料目录,材料表
• 地下一层平面图
• 平面图
• 屋顶平面图
• 给水系统图
• 排水系统图
• 消防系统 图
• 卫生间大样图

附件详情

该项目位于广州，该建筑作为旅游宾馆使用，地处广州地区，建筑结构为钢筋混凝土框架结构，总高度31.4米,共10层(地下1层,地上9层)。该项目是给水采用分区给水系统.其中一二层是由市政管网直接供给.三至九是由水箱由上而下供水.热水是用水泵由下而上供水.生活污水汇集后排至化粪池经处理后排出，雨水、生活废水汇集后经室外散水沟排至市政排水管网。
，共15张图。

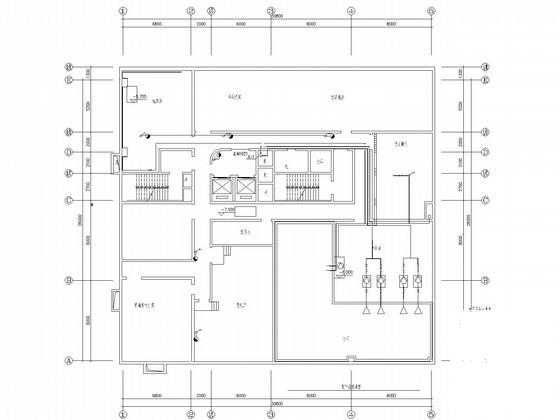

地下一层给排水平面

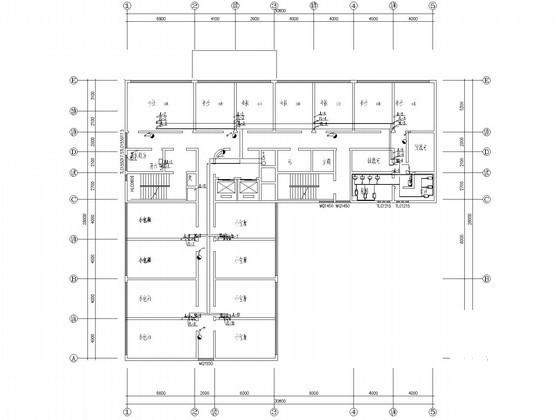

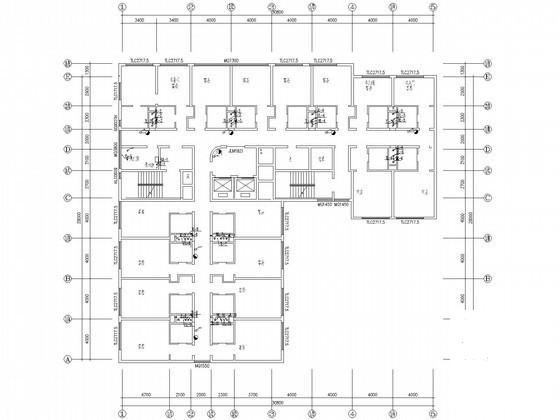

三层给排水平面

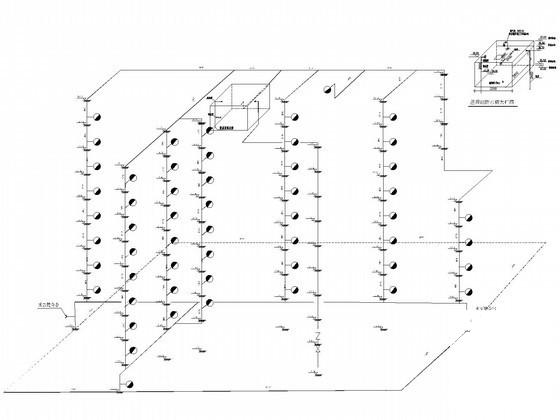

消防系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
