4层宾馆给排水CAD大样图

附件详情

  • 1、资料目录
  • 2、材料表
  • 3、给排水设计施工说明 图例
  • 4、地下二层给排水、消火栓平面图
  • 5、地下一层给排水、消火栓平面图
  • 6、一层给排水、消火栓平面图
  • 7、二层给排水、消火栓平面图
  • 8、三层给排水、消火栓平面图
  • 9、四层给排水、消火栓平面图
  • 10、设备层层给排水、消火栓平面图
  • 11、屋顶给排水平面图
  • 12、地下二层喷淋平面图
  • 13、地下一层喷淋平面图
  • 14、一层喷淋平面图
  • 15、二层喷淋平面图
  • 16、三、四层喷淋平面图
  • 17、屋顶水箱间大样图
  • 18、卫生间大样图(一)
  • 19、卫生间大样图(二)
  • 20、卫生间大样图(三)
  • 21、直饮水机房大样图 直饮水机房工艺流程图
  • 22、直饮水系统展开图
  • 23、热水机房大样图 热水系统展开图
  • 24、给水系统展开图
  • 25、消火栓给水系统展开图
  • 26、自动喷淋给水系统展开图
  • 27、排水系统展开图
  • 28、雨水系统展开图

附件详情

宜昌某四层宾馆给排水图纸
该项目地处宜昌,总建筑面积5386平方米,建筑高度29.55m,地下二层,地上四层,属二类建筑。
该项目室外总图在一期设计中完成并已施工,该资料只做单体设计。
建筑室内的给排水、直饮水及消防给水设计。
这份参考资料主要包括设计说明;给排水、消火栓平面图;喷淋平面图;屋顶水箱间大样图;卫生间大样图;直饮水机房大样图;直饮水机房工艺流程图;直饮水系统展开图;热水机房大样图;热水系统展开图;给水系统展开图;消火栓给水系统展开图;自动喷淋给水系统展开图;排水系统展开图;雨水系统展开图 等,共

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

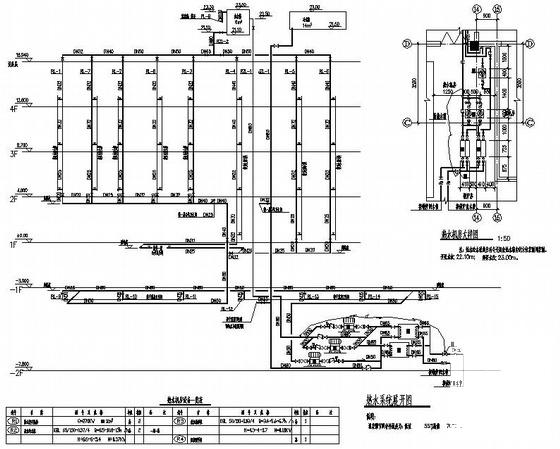

  • 宾馆给排水 - 1
    宾馆给排水 - 1

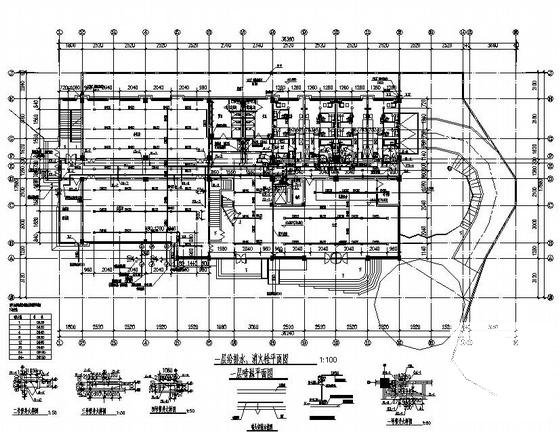

  • 宾馆给排水 - 2
    宾馆给排水 - 2
  • 宾馆给排水 - 3
    宾馆给排水 - 3

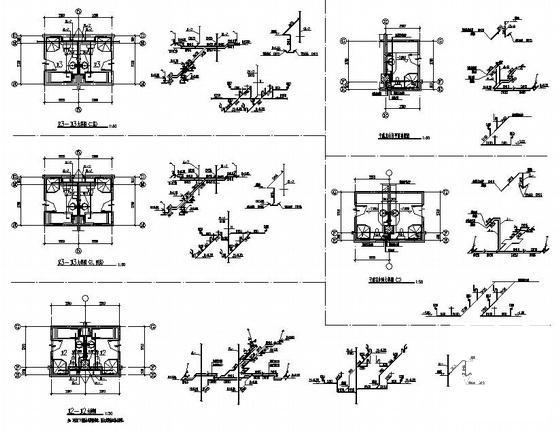

  • 宾馆给排水 - 4
    宾馆给排水 - 4
以上是部分截图,请下载附件后查看完整高清内容
