超高层商业办公暖通空调全系统施工CAD图纸（地下5层地上41层）(压缩式冷水机组)(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,商业
• 建筑高度：超高层建筑
• 建筑面积：95036平方米
• 地上层数：41层
• 地下层数：5层
• 图纸设计深度：施工图
• 参考图纸：42张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,机房,其它
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：全空气系统,空气-水系统,制冷剂系统
• 全空气系统：单风道
• 水系统：单式泵,变流量,双管制,同程式,异程式
• 送风方式：散流器送风
• 节点大样：制冷机组
• 项目地址：安徽

一、项目概要：

该项目位于安徽省，是一个超高层商业建筑项目，建筑类别为车库、设备用房、商业用房等，地上41层，地下5层，建筑总高度175.80米，总建筑面积约95036平方米。-2至4层建筑类别为商业，5层至41层为办公写字楼，其中12层及27层为消防避难层。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，制冷机房 ，商业冷热源系统原理图，防火分区示意图， 平面图，空调风系统平面图，空调水管平面图，高区办公冷热源系统原理图，防排烟系统图，空调系统图，通风平面图等...

二、空调系统：

1.冷热源：采用中央空调螺杆机组，分体空调，螺纹管式汽水换热器...

2.风系统：采用一次回风全空气系统，风机盘管加新风系统...

3.水系统：采用两管制、一次泵闭式循环水系统，末端变流量，商业部分平面为异程式系统，办公写字楼平面为同程式系统...

三、通风防排烟系统：

通风系统：

卫生间设置机械排风系统，排风量换气次数10次/h确定,自然进风。水泵房设置机械排风系统，排风量换气次数6次/h确定,自然进风...

防排烟系统：

地上一至四层商业设置机械排烟系统。排烟量按最大防烟分区面积x120m3/h.m2计算确定。主楼疏散内走道设置机械排烟系统。排烟量按最大防烟分区面积x120m3/h.m2计算确定。排烟风机设在11层、26层避难层及顶层屋面。主楼防烟楼梯间、合用前室均采用机械加压送风系统。加压送风机均采用分段计算设计。加压送风机设在12层、27层避难层及顶层屋面。避难层避难区设置机械加压送风系统。送风量按30m3/h·p计算...

图纸展示：

一层空调风管平面图

一层空调水管平面图

负一层空调风系统平面图

负一层通风防排烟平面图

二~三层空调风管平面图

二~四层空调水管平面图

商业冷热源系统原理图

制冷机房平面布置图

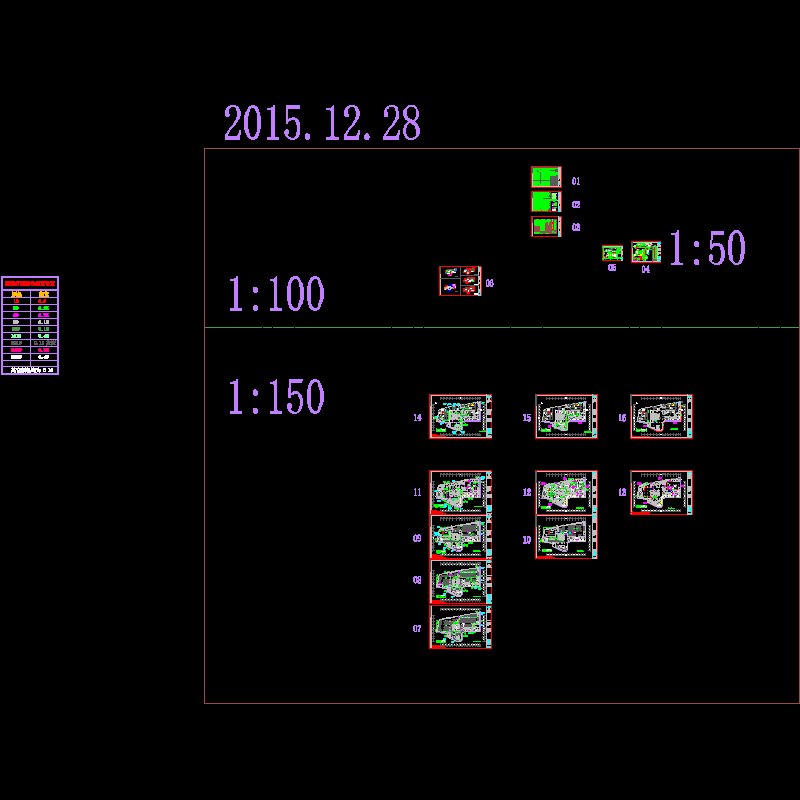

交通大厦地下室4b版暖通--2015.12.28.dwg

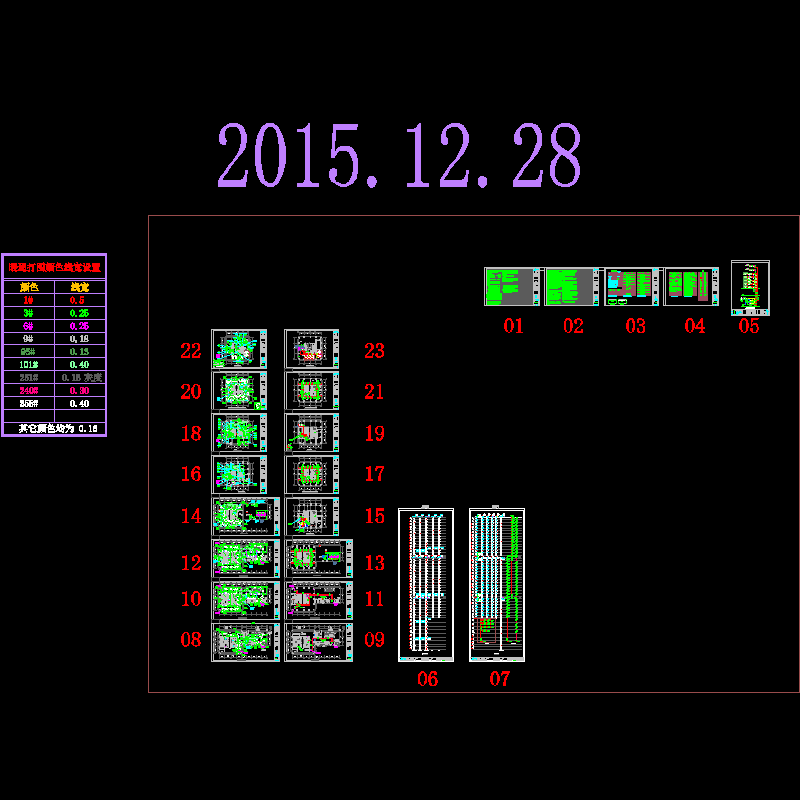

新交通大厦地上4b版暖通--2015.12.28.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
