[CAD]金融大厦暖通空调设计施工图纸(160米10万平知名院)(压缩式冷水机组).dwg

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,教育,其他
• 建筑高度：超高层建筑
• 建筑面积：102408平方米
• 地上层数：36层
• 地下层数：4层
• 图纸设计深度：施工图
• 参考图纸：72张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,机房
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：全空气系统,空气-水系统,制冷剂系统
• 水系统：单式泵,变流量,双管制
• 项目地址：江苏

附件详情

• 空调通风设计与施工说明
• 公共建筑节能设计专篇（暖通专业）
• 空调通风系统划分及设备一览表
• 地下层暖通平面
• 空调通风平面
• 管道、防排烟平面
• 风管、水管平面
• 机房层风管、设备管道平面
• 空调水系统流程图
• 冷却水系统流程图
• 垂直空调冷凝水系统流程图
• 空调制冷剂管道流程图
• 垂直加压防烟系统图
• 垂直排烟系统图
• 地下风机房详图
• 地上空调机房详图
• 暖通剖面图

附件详情

稿件为江苏南京某超高层金融办公大厦暖通空调全套设计施工图纸，由国内某知名设计院设计，该建筑为集金融交易市场、银行总部办公及内部培训为一体的现代化、综合性大楼。工程建筑面积102408平方米，建筑高度160米，属一类高层建筑，建筑耐火等级为一级。该项目地下四层，裙房五层，主楼三十六层；地下层为汽车库及设备用房、职工食堂及金库；一至五层为银行业务、办公、会议等公共用房，六至三十六层主要为办公、培训用房。
设计范围：该项目空调及通风系统及其配套的空调冷热源系统（地下部分冷热源另行出图），防排烟系统。其中空调通风系统设计为一至五层高大空间的大厅、门厅、中庭、营业厅、大会议室等场所采用全空气低速风道空调系统；一层至三十六层办公、会议、教室、培训客房、活动用房等小空间的用房采用风机盘管加新风空调系统；地下餐厅部分和一层、二层营业厅，四层会议室，三十四、三十五层高管办公，三十六层活动用房等特殊要求区域空调系统采用变制冷剂流量多联分体空调系统并配新风系统；九层银行计算机机房预留机房专用风冷精密机房空调机组电源……

编制于近代年，图纸共72张。

23层-36层空调水系统流程图

空调机房剖面图

二十三层A-A剖面

机房层风管平面

冷却水系统流程图

八层风管、水管平面

风管布置大样

管道平面布置大样

地上空调机房详图

24层至屋顶层垂直排烟系统图

变形缝处防火阀安装示意图

平面图

总图

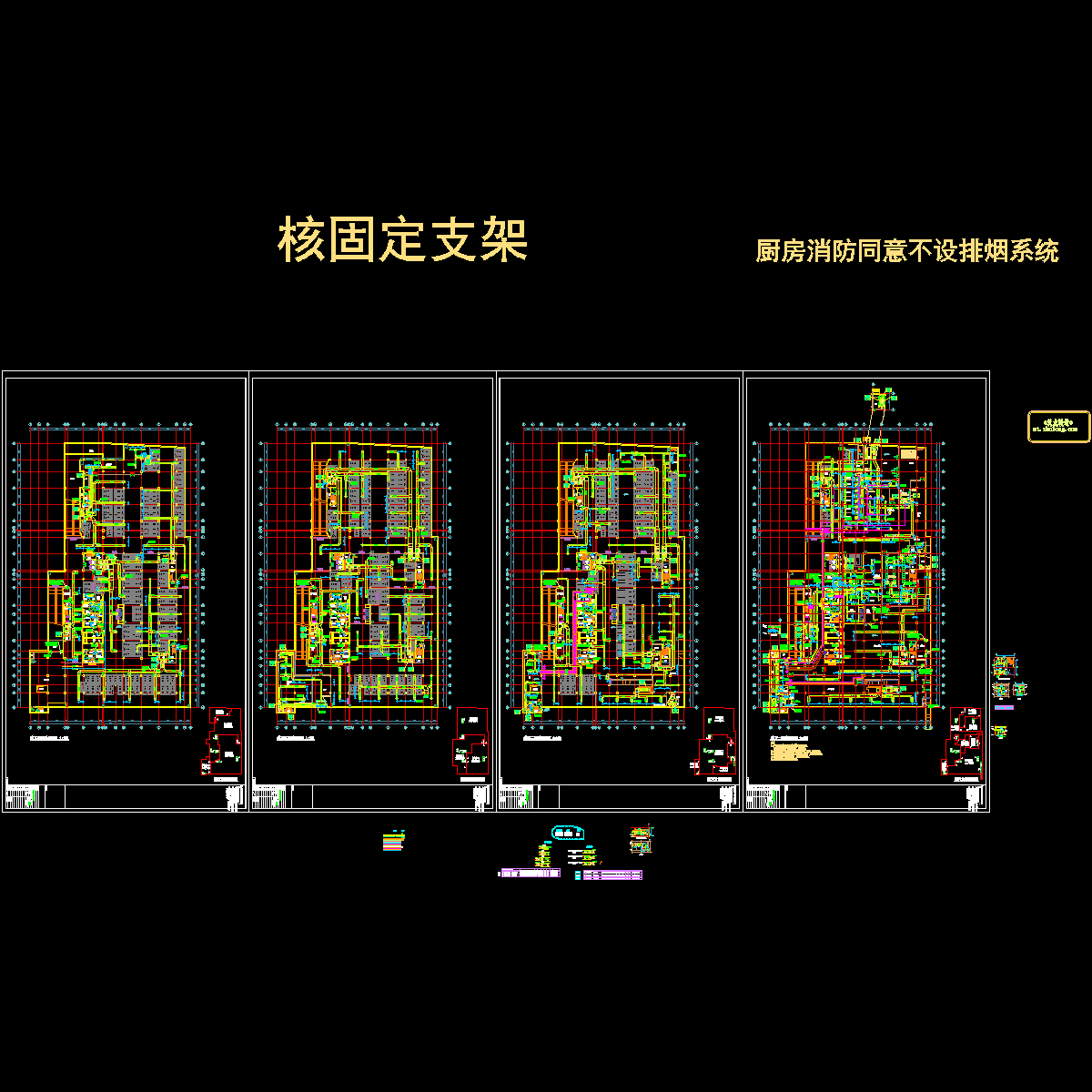

平面图地下b4-b1.dwg

暖---地下b4-b1补加压留洞图20110616--修改nb01.dwg

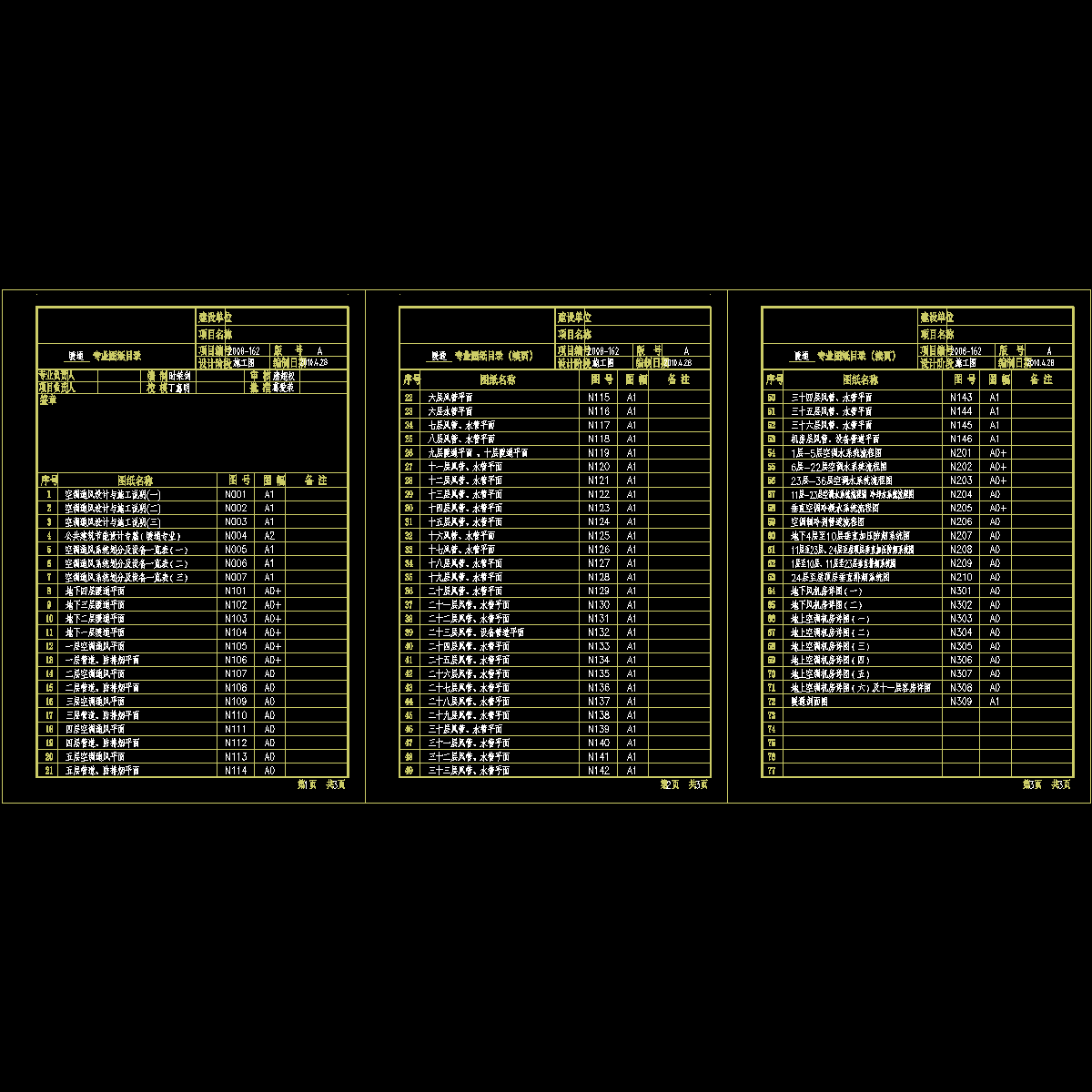

暖通图纸目录.dwg

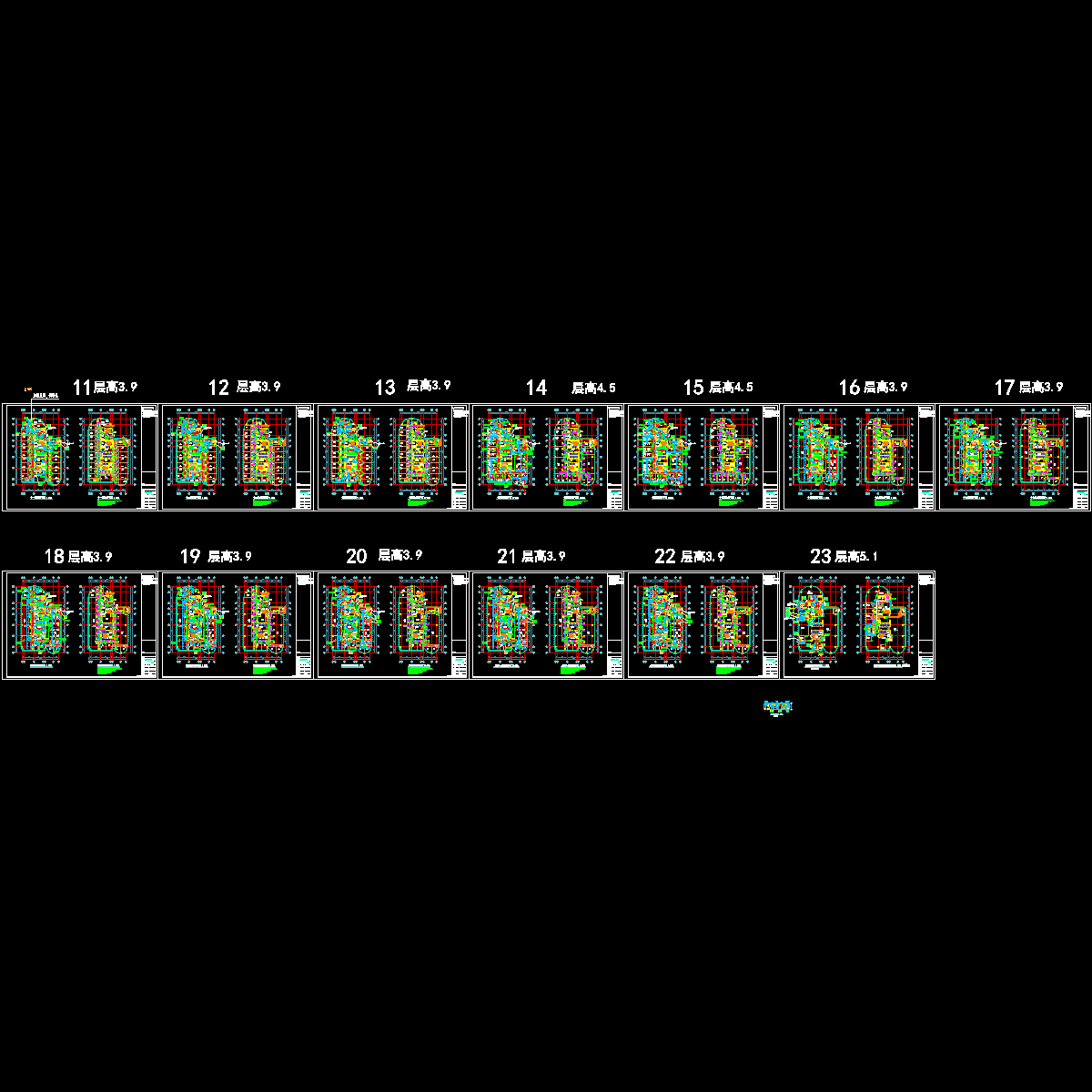

暖通平面(11-23).dwg

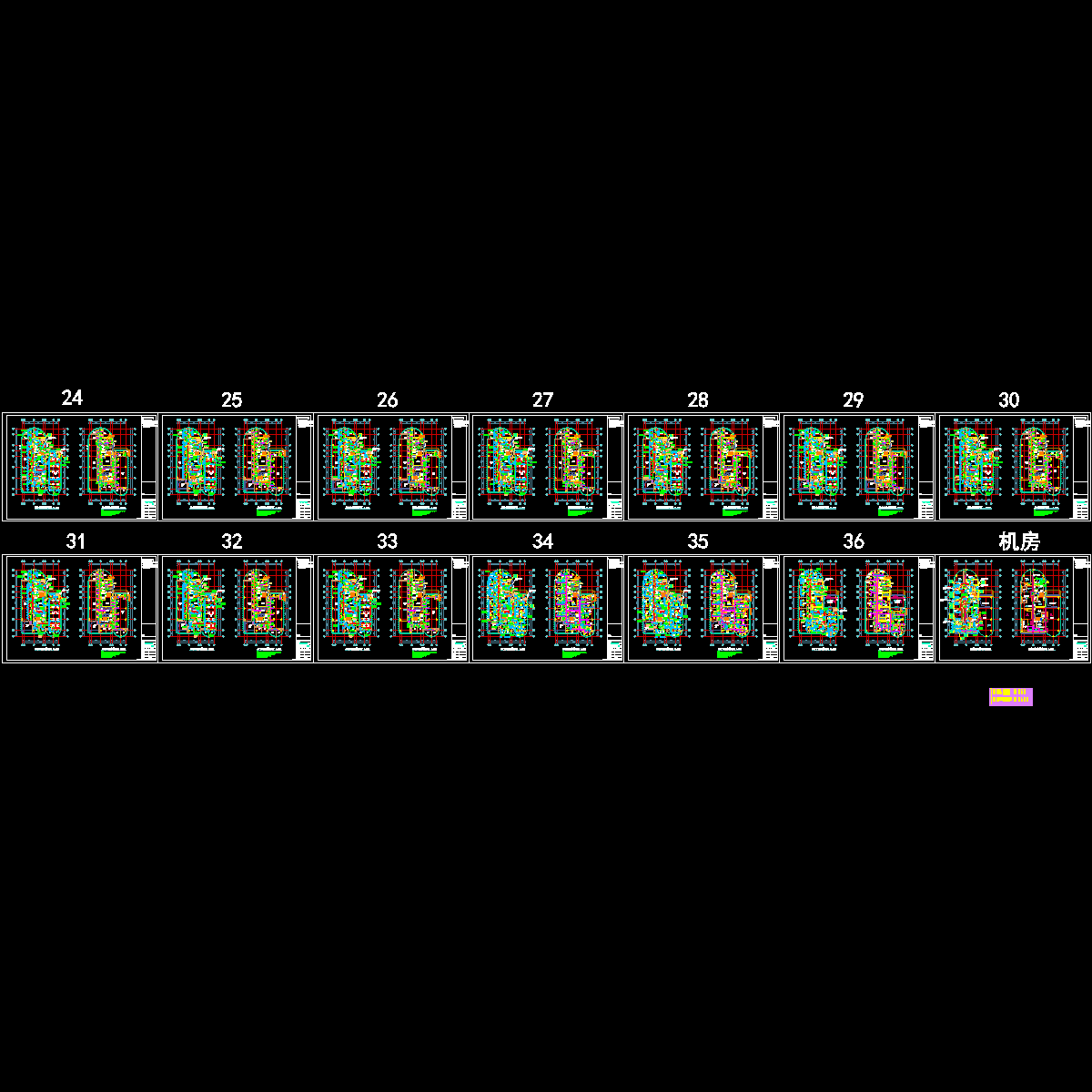

暖通平面(24-r).dwg

暖通水管平面(1-5).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
