11层知名医院洁净空调及通风系统设计CAD施工图纸(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：多层建筑
• 地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 设计内容：空调,通风,洁净,冷热源,其它
• 冷热源：空气调节器
• 空调系统：空气-水系统,制冷剂系统
• 洁净等级：十万级
• 送风方式：散流器送风
• 项目地址：北京

一、项目概要：

该项目位于北京市，是一个知名医院建筑项目，位于10层和11层，设备层设于11层.共设6间手术室,其中Ⅰ级手术室2间(铅防护手术室1间,眼科手术室1间),Ⅲ级手术室4间,其中1间为正负压手术室。以及洁净辅助走廊及其他洁净辅助用房。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，净化空调系统图，洁净区划分平面布置图，设备层水管平面图，风口平面布置图，设备层机组及预留洞平面图，设备层风管平面图，送风平面图，回、排风平面图，风机盘管风管、水管平面图等...

二、系统方式：

洁净手术部及洁净ICU共设置8套净化空调系统。所有洁净循环机组均配置H10过滤器、洁净新风机组均配置G4 F8过滤器，手术室回风口采用过滤网。Ⅰ级、Ⅲ级洁净手术室送风采用内含H14级别高效过滤器的静压箱，洁净辅助区域采用H14级别高效过滤送风口。手术部污物走廊及相关辅房采用高静压风机盘管 亚高效过滤器。采用机械循环二管制方式，管道高点设自动排气阀，以便排除系统管道内空气；管道低点设置泄水管，并配置相同管径的截止阀，加湿排水及冷凝水按规定的坡度排至最近的地漏...

三、冷热源及加湿：

洁净手术部及洁净ICU夏季空调设计冷负荷为125KW,冬季空调设计热负荷为348KW,加湿量为127Kg/h;过渡季节空调冷负荷为190KW.冷水供回水温度为7/12℃,热水供回水温度约为 40～45℃.洁净循环机组采用电极式加湿器，利用交流电对自来水进行加热产生洁净蒸汽，并将蒸汽混合到空气中去，对空气进行加湿...

四、水系统:

双管制、同程的闭式系统；过渡季节，根据需要，由操作人员掌握进行切换...

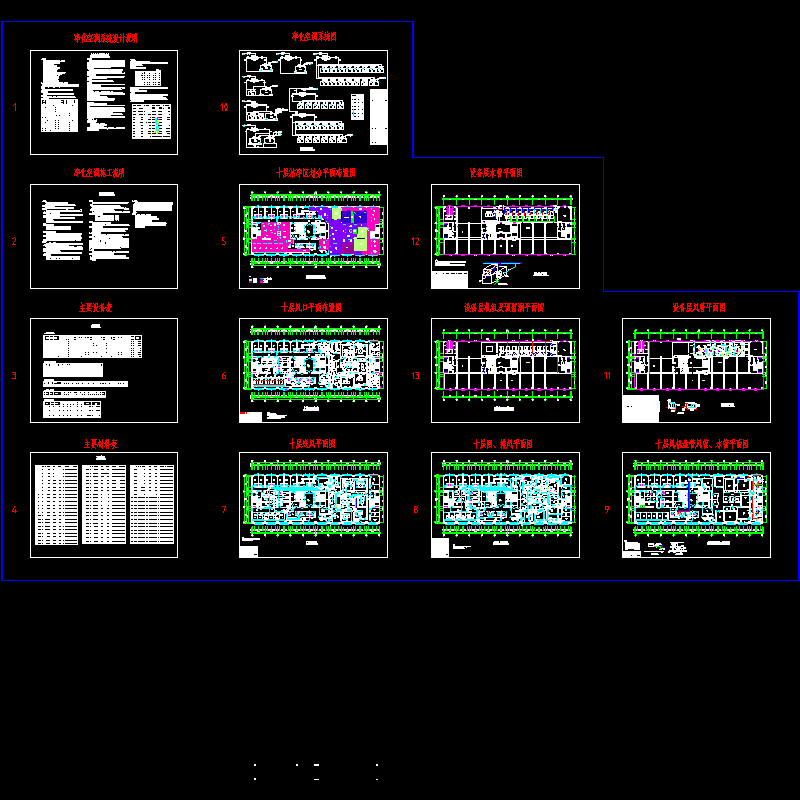

图纸展示：

十层风口平面布置图

十层回、排风平面图

十层洁净区划分平面布置图

十层送风平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
