高层医院空调通风及防排烟系统设计CAD施工图纸(人防设计)(压缩式冷水机组).dwg

[复制链接]

0

主题

0

帖子

1120

积分

超级版主

Rank: 8Rank: 8

积分
1120
发表于 2020-12-27 19:34:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度:高层建筑
  • 建筑面积:54970.9平方米
  • 地上层数:11层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 设计内容:空调,防排烟,冷热源,机房,人防,其它
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:双管制,同程式
  • 送风方式:散流器送风,其他
  • 节点大样:风机盘管,制冷机组,空气处理机组
  • 项目地址:浙江

一、项目概要:
该项目位于浙江省,是一个医院职业病防治大楼建筑项目,层数:地上 11 层,地下 2 层;总建筑面积:54970.9平方米 ,其中地下建筑面积:14625.9平方米 。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,防排烟系统图,分集水器详图,冷冻水立管系统图,空调工艺流程图,空调控制系统说明及框架图,中央空调能源管理控制系统原理图,空调机房设备布置图,空调机房管道布置图,风管平面图,水管平面图,人防通风原理图,人防不见安装详图,地下通风平面图,口部详图等...

二、空调系统:
1.冷热源:冷源:该项目冷源由地下室空调机房内的两台变频离心式冷水机组提供,热源:该项目热源由地下空调机房内的两台不锈钢换热器提供...
2.风系统:采用风机盘管加新风系统,全空气空调系统,分体空调...
3.水系统:空调水系统管道采用冬夏共用的双管同程制...

三、 通风防排烟 系统:
通风系统:
地下车库、地下设备用房及无自然通风的卫生间等设置机械通风系统。地下车库平时通风依靠排风机进行通风,排风量3~6次/h,补风依靠坡道入口进行自然补风。
变配电房、水泵房设机械通风系统,换气量按消除余热计算确定...
防排烟系统:
火灾时地下室平时通风系统转化为排烟系统,启动消防高温排烟风机高速档作排烟用,排烟量6次/h,有坡道的防火分区依靠坡道入口进行自然补风,其余采用机械补风,补风量大于排烟量的50%。防烟楼梯间均设置正压送风系统,火灾时加压至50Pa,正压送风口采用自垂百叶正压送风口,楼梯间合用前室设置正压送风系统,火灾时加压至30Pa...

图纸展示:
兼顾人防地下一层风管平面图(平时)
兼顾人防地下一层水管平面图(平时)
兼顾人防地下一层通风平面图(战时)
兼顾人防地下二层风管平面图(平时)
兼顾人防地下二层水管平面图(平时)
兼顾人防地下二层通风平面图(战时)

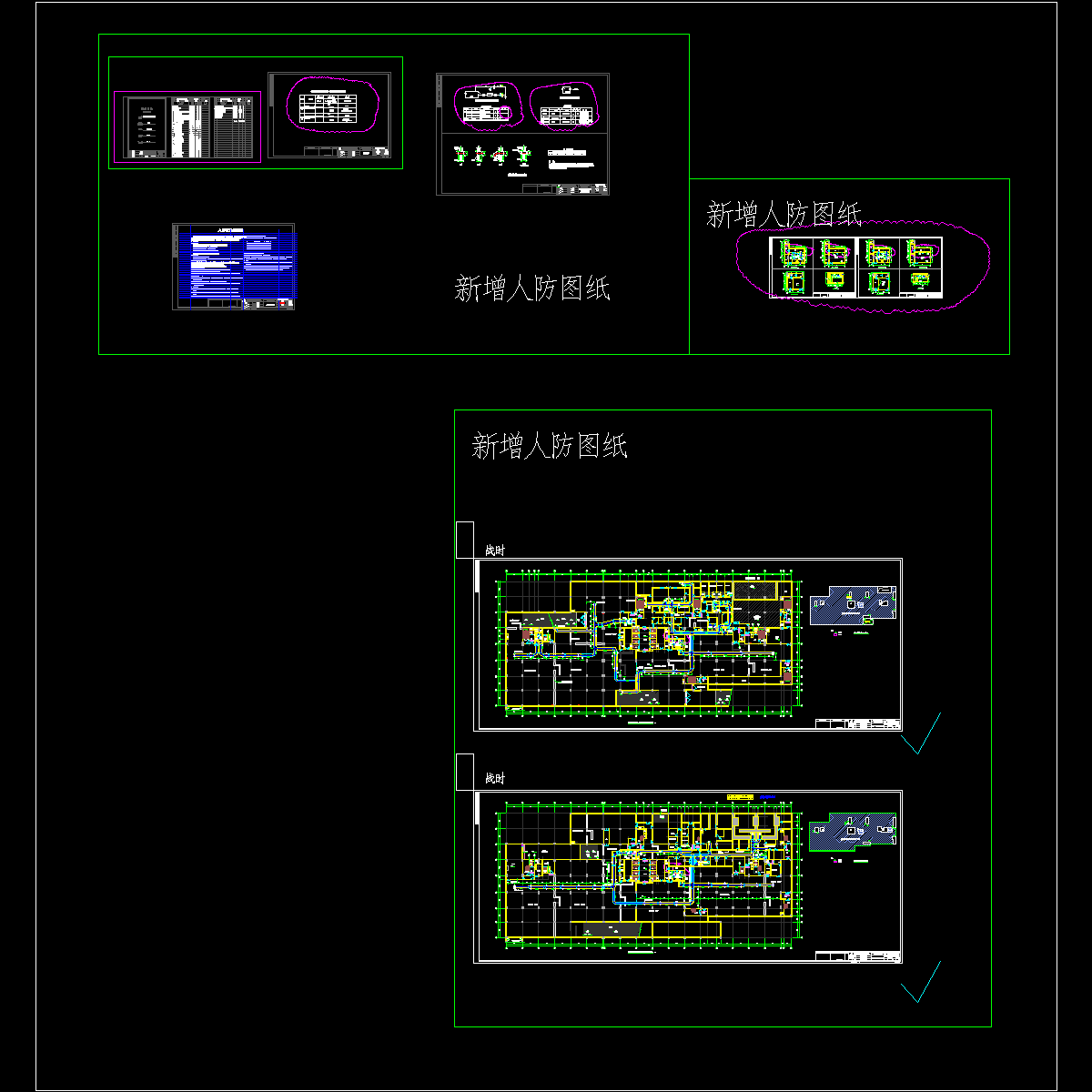

空调通风设计施工图 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11e2ws0cw0c2ewcf2s.rar

10.37 MB
