娱乐会所空调通风CAD施工图纸(消防控制中心)(dwg)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：娱乐,餐饮
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计内容：空调,通风,采暖,防排烟
• 冷热源：空气源热泵
• 空调系统：空气-水系统
• 水系统：双管制,同程式,异程式,闭式
• 项目地址：安徽

附件详情

• 设计施工说明
• 资料目录
• 主要设备材料表
• 空调风管平面图
• 空调水管平面图
• 空调新风平面图
• 空调系统流程图
• 排风平面图
• 消防排烟平面图
• 消防排烟系统图
• 排烟风机平面图

附件详情

该资料为安徽省合肥市巢湖某娱乐会所KTV区域室内 通风空调系统 设计。设计内容：空调系统设计、通风系统设计、防排烟系统设计、
空调冷热源：选用螺杆式空气源热泵机组提供冷热源。
空调系统：1.房间的空调方式采用风机盘管 新风的空气-水系统，新风由新风机处理后，以风管分别送至各房间，气流形式上送上回。2.水系统方式：采用闭式、双管制循环，为同程式布置，局部异程。水系统中的最低点设泄水管，在系统最高点和最不利处设DN20自动排气阀。
通风系统：1.包厢内采用机械排风方式，吸顶式换气扇用软管接至风管，再由风机排出室外。2.卫生间排风次数为10次/h。
防排烟系统：1.本建筑的走廊虽有自然排烟口，但最远点到自然排烟口的距离大于30米，对超过30米的走廊设置机械排烟系统。4F超过50平米的无窗房间设置机械排烟系统。2.空调系统、防排烟系统与消防控制中心联锁，发生火灾时能切断空调电源，开启防排烟风机....图纸18张。

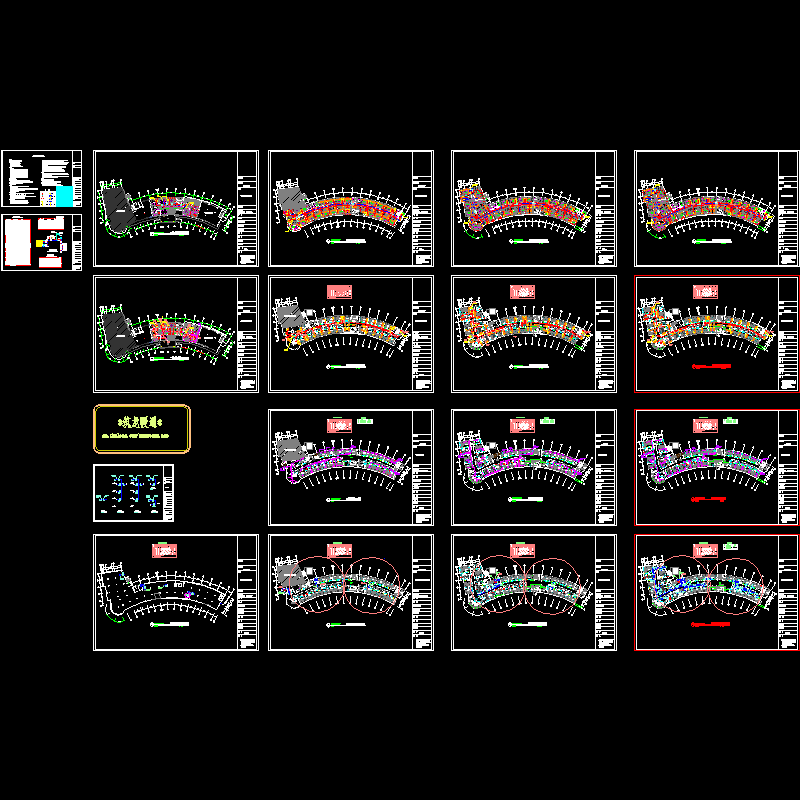

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
