设计说明：有
-
建筑类别：文化
-
建筑高度：高层建筑
-
建筑面积： 17887平方米
-
地上层数：10层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：39张
-
设计年代：近代
-
设计内容：空调,通风,防排烟,冷热源,其它
-
冷热源：空气调节器
-
空调系统：制冷剂系统
-
送风方式：散流器送风
-
项目地址：浙江
一、项目概要：
该项目位于浙江省，是一个高层档案馆建筑项目，地上10层，地下1层，总建筑面积 17887m2，建筑高度44.4m。
图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，空调通风平面图，屋顶层设备布置平面图，空调冷媒管道平面图，防排烟平面图，防排烟系统图，空调冷媒管系统图等...
二、空调设计：
1、该项目空调冷负荷约为 1960 kW,空调热负荷约为 1300kW。
2、该项目办公区域空调系统采用VRV变频多联机系统，档案库房采用恒温恒湿系统，网络机房采用精密空调，室外机设置于屋顶。
3、新风系统采用全热交换机和全新风分体空调,通过风管送至各空调区域，全新风空调机组进风口安装入口式电子除尘净化器...
三、通风设计：
1、配电房、水泵房设置机械排风。变配电室按换气次数12次/小时设计，兼做事故排风；水泵房排风按换气次数6次/小时设计。
2、档案库房设计事故排风，排风按换气次数12次/小时设计。
3、公共卫生间设置机械排风,排风按换气次数10次/小时设计。
3、公共卫生间设置机械排风,排风按换气次数10次/小时设计...
四、消防设计：
档案库房2~6层每层走道划为一个防烟分区，设置机械排烟系统。不能自然排烟的防烟楼梯间及其（合用）前室设置正压送风，其它有防排烟要求的均采用自然排烟。内走道设置机械排烟系统，排烟量按最大防烟分区面积x120m3/（h.m2）计算...
图纸展示：

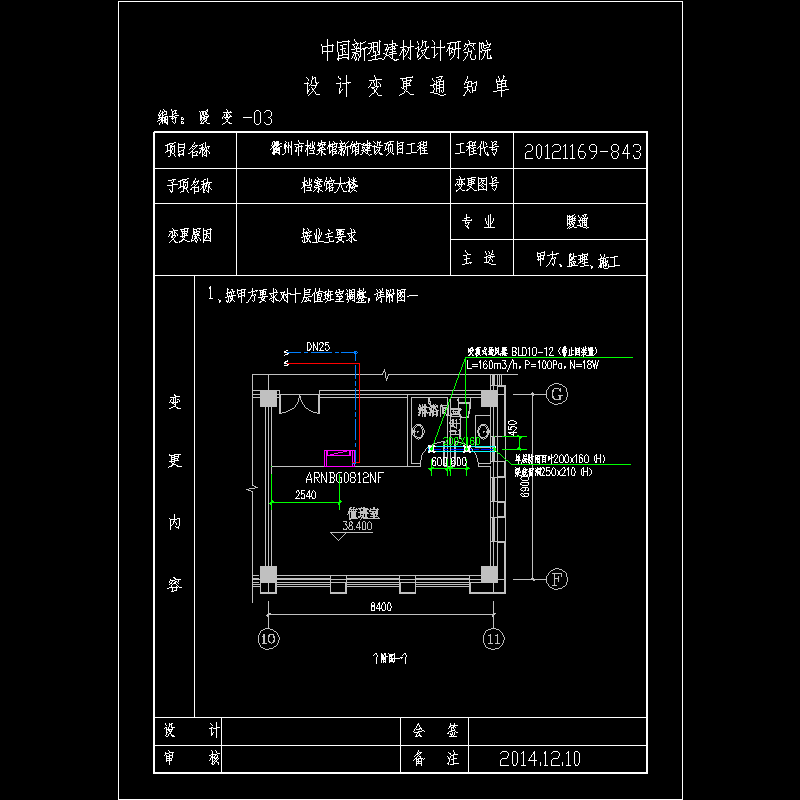

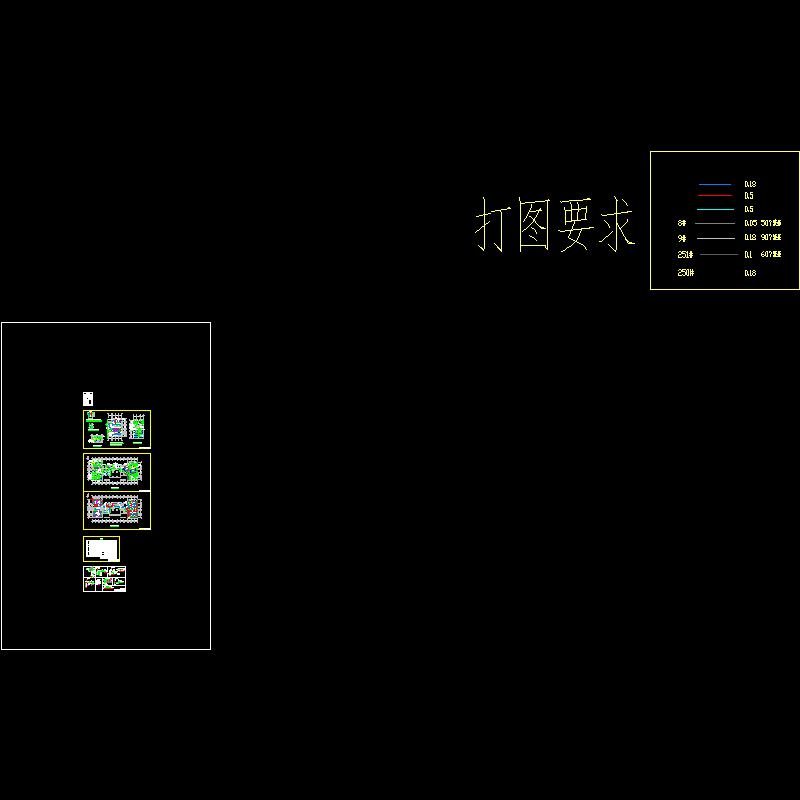

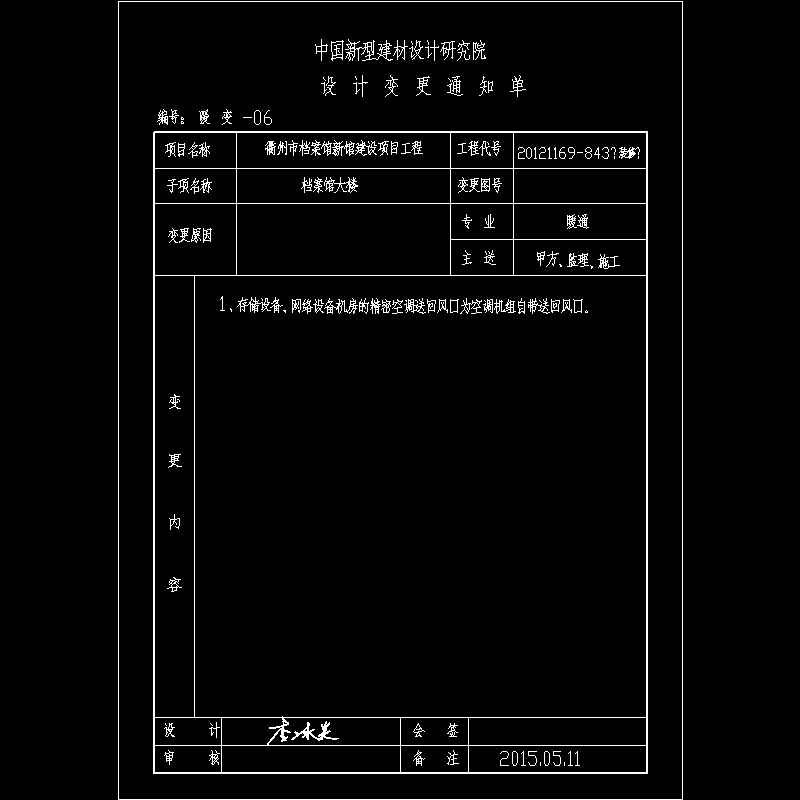

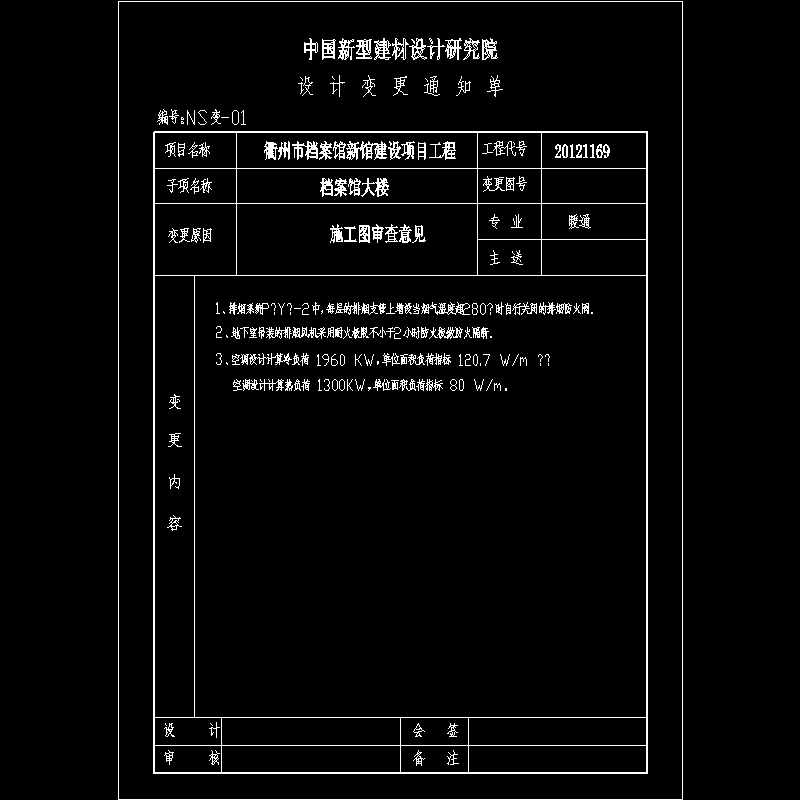

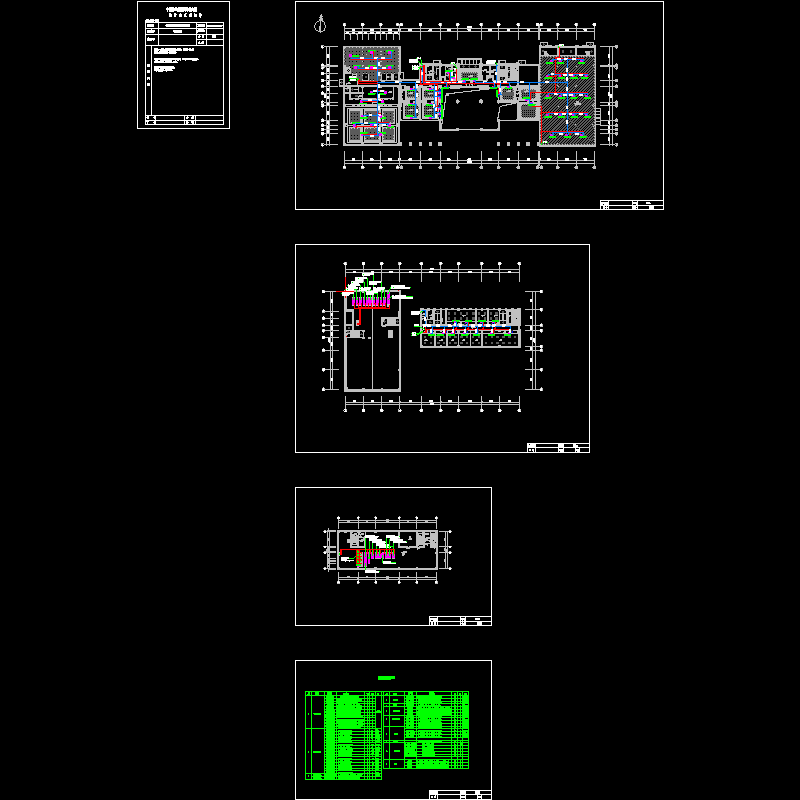

一层空调通风平面图
一层空调冷媒管道平面图
一层防排烟平面图
二层空调通风平面图
二层空调冷媒管道平面图
二层防排烟平面图
