2层个人会所地源热泵设计CAD施工图纸(dwg)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：娱乐
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计内容：空调,通风,采暖
• 冷热源：水地源热泵
• 空调系统：空气-水系统
• 采暖系统：散热器供暖
• 送风方式：侧面送风,条缝送风
• 节点大样：集分水器

附件详情

该项目为2层公寓.建筑总高度:11m.
该项目设计冷负荷为70kW;设计热负荷180kW(其中,游泳池采暖负荷115kW).空调冷源采用地源热泵机组,热源采用负压燃气锅炉为主,太阳能热水器为辅的形式.
每个房间吊装1~2台卧式暗装的风机盘管,做夏季制冷用.送风型式为条缝型风口侧送风;回风型式为百叶回风口底回风,或条缝型回风口侧回和底回.

2

3

4

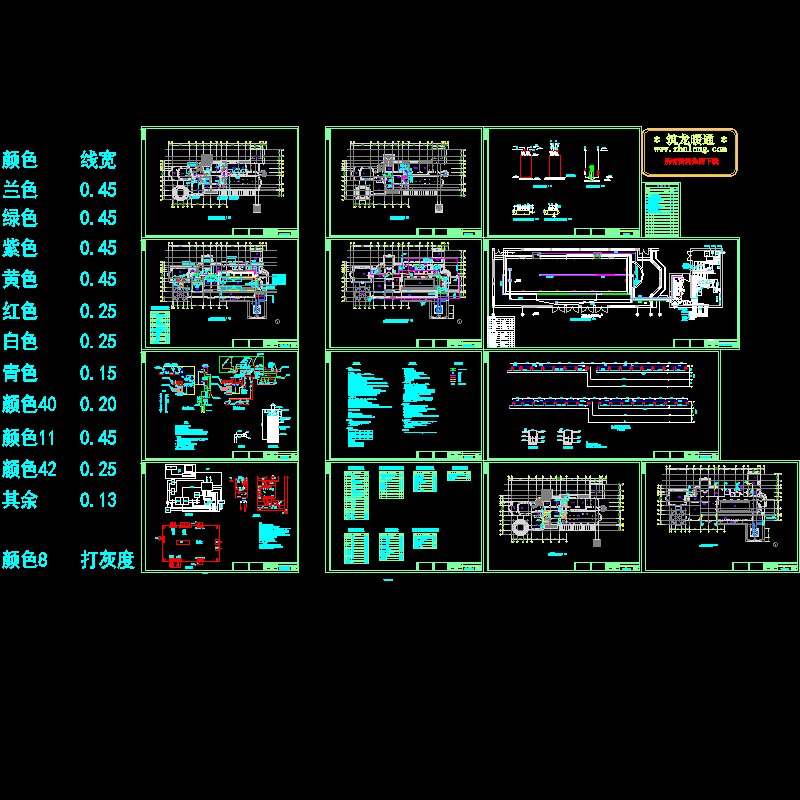

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
