[室外游泳池]2层豪华别墅建筑dwg格式设计CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：方案
• 建筑面积(平方米)：714
• 建筑高度(米)：8.700
• 建筑层数：2

附件详情

该资料为：[上海]某二层豪华别墅建筑方案

工程建筑面积约为：714平方米
建筑设计结构形式为：框架结构
层数为：二层
高度为：8.700米（檐口）

这份参考资料包括：各层建筑平面，立面，剖面图，共6张图纸。

设计功能包括：门厅，客厅，卧室，浴室，卫生间，餐厅，早餐厅，西餐厨房，家庭活动室，中餐厨房，洗衣房，工人房，车库，室外游泳池，穿衣间，健身房，书房，起居室等。

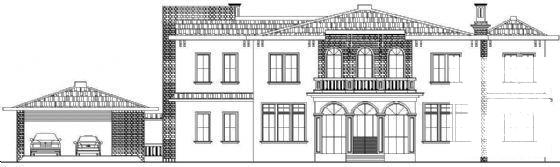

第 1 张图

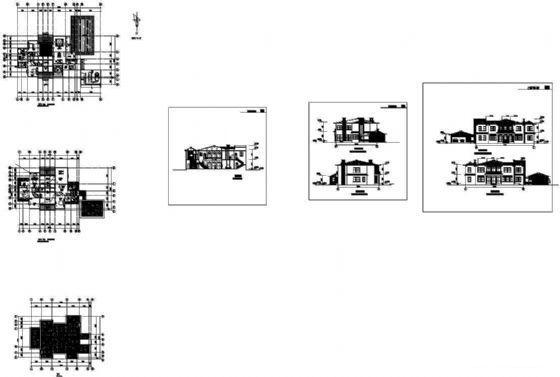

第 2 张图

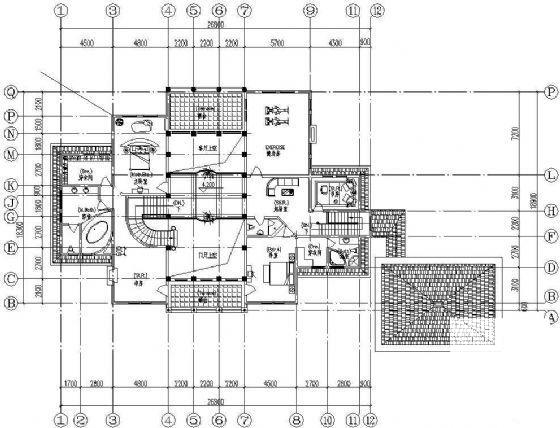

第 3 张图

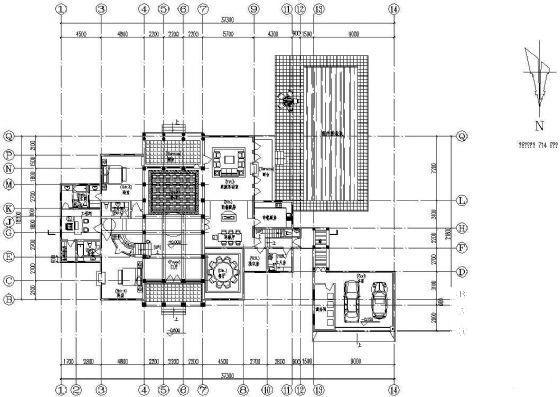

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
