一份多层商业办公楼给排水消防CAD施工图纸(七氟丙烷气体灭火湿式自动喷水灭火)

[复制链接]

0

主题

0

帖子

1456

积分

超级版主

Rank: 8Rank: 8

积分
1456
发表于 2020-2-16 13:22:28 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:42427.6平方米
  • 建筑地上层数:9层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 大样节点:泵房,气体灭火,卫生间
  • 项目所在地:广东

附件详情

  • 给排水设计施工总说明
  • 喷淋平面图
  • 给排水消防平面图
  • 潜水泵及排水系统原理图
  • 给排水管道原理图
  • 消火栓及喷淋管道原理图
  • 卫生间给排水大样图
  • 电设备房气体灭火大样图
  • 消防水泵房剖面系统图
  • 消防和生活水泵房平面图

附件详情

总建筑面积42427.6平方米,地上9层,有商业和办公,地下2层,有设备房和汽车库。设有生活给水系统、生活排水系统、雨水排水系统、消火栓给水系统、湿式自动喷水灭火系统。
,共32张。

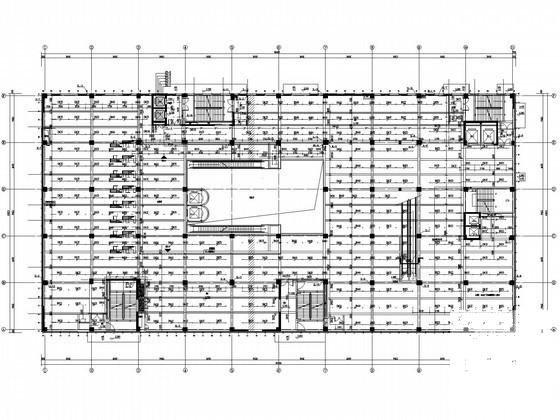

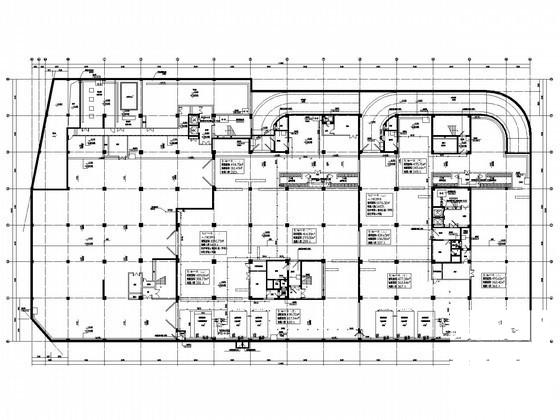

给排水及消防平面图

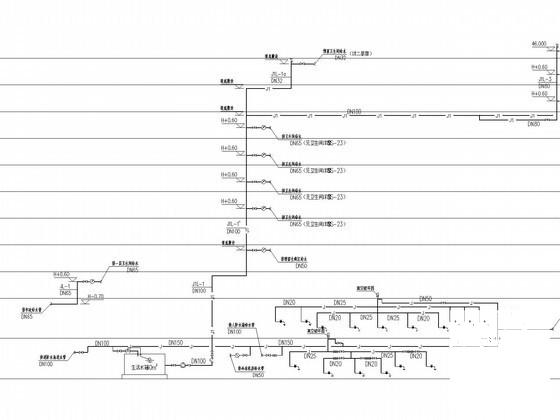

给水管道原理图

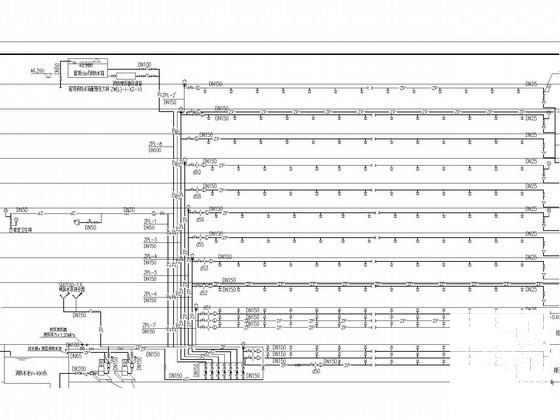

喷淋管道系统图

七氟丙烷气体消防 - 1
第 1 张图
七氟丙烷气体消防 - 2
第 2 张图
七氟丙烷气体消防 - 3
第 3 张图
七氟丙烷气体消防 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 13:22:28上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edewwfwcdsec0ssdcc0.rar

5.84 MB

下载  售价: 100 积分    赚积分
