一份11层商业大厦给排水消防CAD施工图纸(自动喷水灭火系统)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：16072.07平方米
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：22张
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统, 室内消火栓系统
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房
• 项目所在地：江苏

附件详情

• 设计与施工说明
• 自动喷水灭火系统 平面布置图
• 消火栓系统平面布置图
• 给水系统展开图
• 排水系统展开图
• 雨水系统展开图
• 消防系统 展开图
• 生活水泵房系统展开图
• 消防泵房系统展开图

附件详情

该项目建筑面积16072.07平方米，建筑高度49.3米。建筑体积77140.39立方米，耐火等级为二级。
共22张。

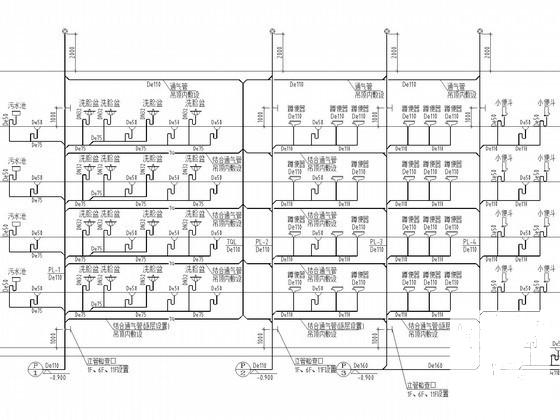

排水系统展开图

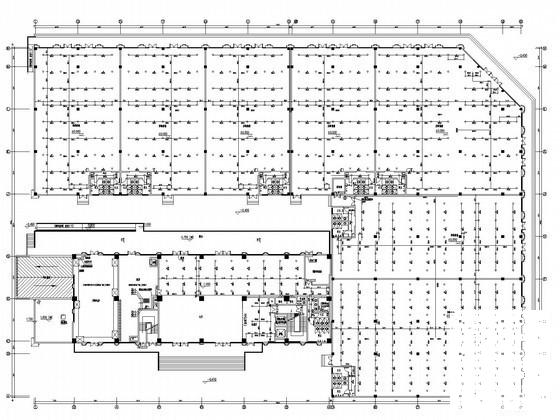

喷淋平面图

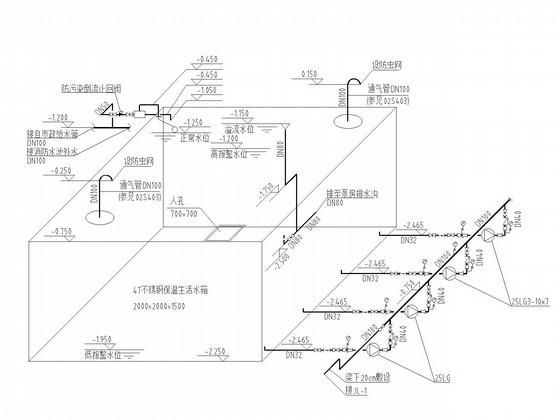

水泵房生活变频给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
