市政道路LED灯照明施工图纸cad系统图, 路灯基础图

附件详情

  • 道路照明设计总说明2
  • 箱变系统图4
  • 主要设备及材料表2

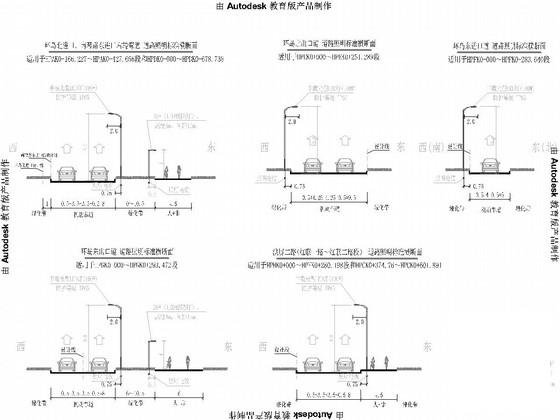

  • 道路照明标准横断面图7
  • 道路照明平面设计图16
  • 道路庭院灯平面设计图13
  • 箱变位置及接线示意图1
  • 路灯基础图4
  • 电缆接线井图2
  • 桥梁段防雷接线图

附件详情

设计依据:《 低压配电设计 规范》 GB50054-近代
道路等级为城市次干路、城市主干路,路面结构为沥青混凝土路面。该项目拟设置道路 照明系统 、配电系统、防雷系统、接地及安全系统。
……
该项目采用LED灯作为道路照明光源。
城市主干路的道路照明标准选用I级标准,具体指标为:路面平均亮度维持值2.0 cd/m,路面亮度总均匀度最小值0.4,路面亮度纵向均匀度最小值0.7,路面平均照度维持值30 lx,路面照度均匀度最小值0.4,眩光限制阈值增量最大初始值10,环境比最小值0.5。城市次干路的道路照明标准选用Ⅱ级标准,具体指标为:路面平均亮度维持值1.0 cd/m,路面亮度总均匀度最小值0.4,路面亮度纵向均匀度最小值0.5;路面平均照度维持值15 lx,路面照度均匀度最小值0.35,眩光限制阈值增量最大初始值10%,环境比最小值0.5。
……
共计50张,

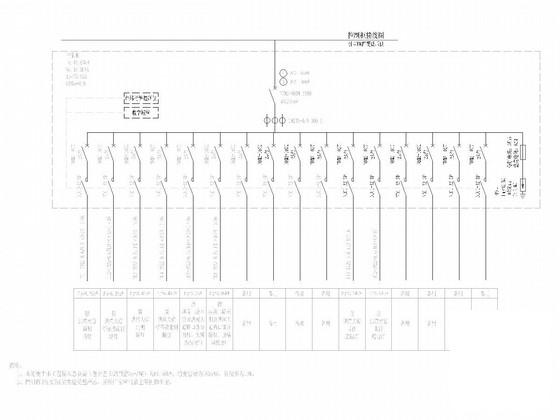

箱变系统图

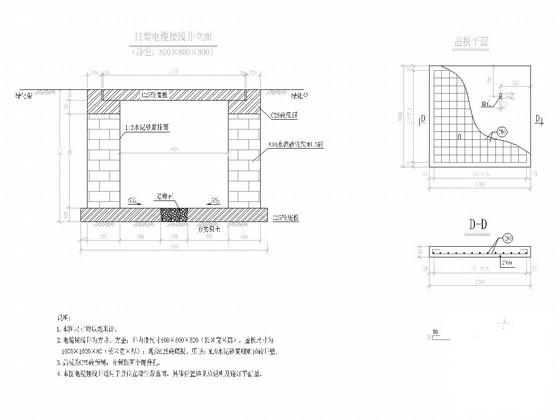

电缆接线井图

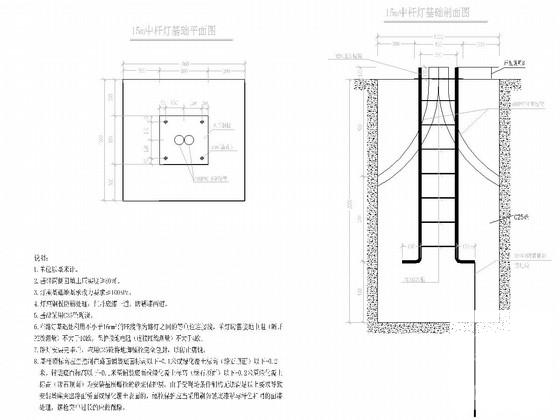

路灯基础图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 市政道路照明系统图 - 1
    市政道路照明系统图 - 1
  • 市政道路照明系统图 - 2
    市政道路照明系统图 - 2
  • 市政道路照明系统图 - 3
    市政道路照明系统图 - 3
  • 市政道路照明系统图 - 4
    市政道路照明系统图 - 4
以上是部分截图,请下载附件后查看完整高清内容
