一份中学教学楼给排水消防CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：浙江

附件详情

• 给排水设计说明

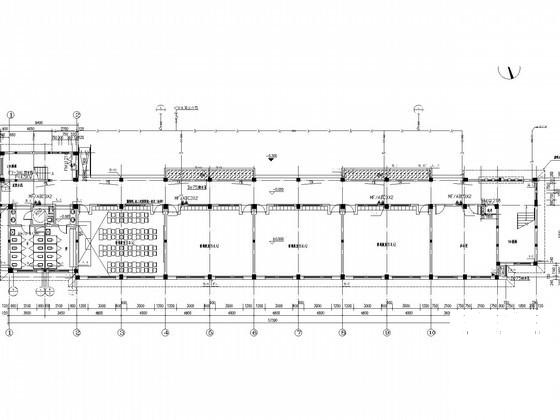

• 给排水平面图
• 卫生间给排水平面图、系统图
• 给水、污水、消防、雨水原理图
• 消防给水总平面图

附件详情

建筑为耐火等级二级的民用建筑。
，共10张。

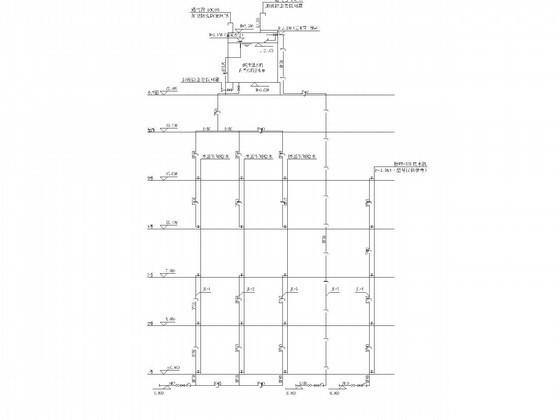

给水系统图

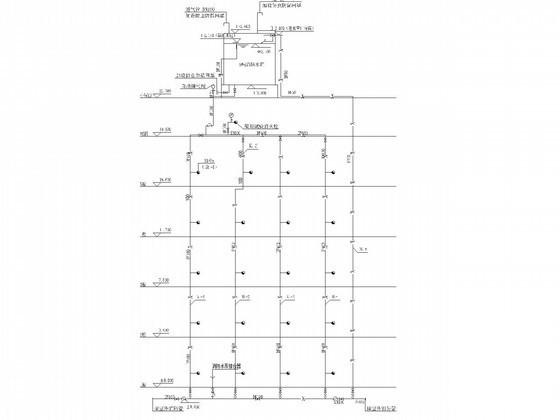

消防原理图

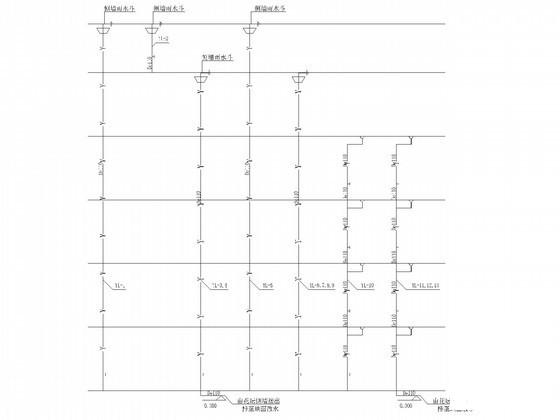

雨水原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
