15层住宅楼给排水施工大样图(室外消火栓系统)()

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：15层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：53张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水设备：水泵站
• 供水方式：市政供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 热水供应方式：集中热水供应
• 项目地址：陕西

附件详情

• 给排水设计说明（一）
• 给排水设计说明（二）
• 地下一层给排水平面图
• 一层给排水平面图
• 二至十五层给排水平面图
• 屋面给排水平面图
• 地下一层自喷平面图
• 支管透视图
• 给水系统图
• 热水系统图
• 消火栓系统图 自喷系统图
• 排水系统图
• 卫生间、管道井大样图 废水系统图
• ......

附件详情

本建筑位于陕西，地上十五层，地下一层为储藏室，建筑高度45.00m，属二类普通住宅楼，共四栋楼，消防加压设备在室外统一设置，该项目设有给水系统、排水系统、雨水系统、消火栓系统等。

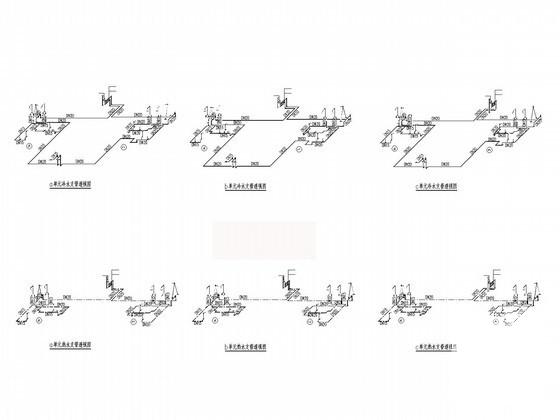

支管透视图

地下室墙体预埋套管（预留洞）位置图

排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
