[分享]50 82 180米三跨一联独塔双索面斜拉桥CAD施工图纸设计(缓和曲线)(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1、 桥面宽度23米（不含布索区宽度），双向四车道，不设人行道，引道标准与桥梁一致采用路桥同宽。 　　2、 荷载标准：汽车超—20级，挂车—120。 　　3、 设计行车速度：80Km/h。 　　4、 桥面竖曲线半径：10000m。 　　 5、桥面坡度：纵坡2.5%，直线桥段横坡为双向2%，圆曲线及缓和曲线部分设横向超高。 　　 6、设计洪水频率：1/300，设计水位：36.03m（黄海高程，下同），流量17500m3/s。 　　 7、通航：最高通航水位按10年一遇洪水位，水位为35.01m，通航净高10m，主通航孔按单孔通航考虑，双线净宽140m。 　　 8、地震烈度：六度地震区，采用七度抗震措施。 　　 9、船舶撞击力按三级内河航道取值，顺桥向400KN，横桥向550KN。 　　 　　主桥为50 82 180米三跨一联独塔双索面斜拉桥

2-01.dwg

2-02.dwg

2-20.dwg

2-21.dwg

2-22.dwg

2-23.dwg

2-24.dwg

2-25.dwg

2-26.dwg

2-27.dwg

2-28.dwg

2-29.dwg

2-30.dwg

2-31.dwg

2-32&33.dwg

2-34.dwg

2-35.dwg

2-36.dwg

2-37.dwg

2-38.dwg

2-39.dwg

2-40.dwg

2-41.dwg

2-42.dwg

2-43&44.dwg

2-45.dwg

2-46.dwg

2-47.dwg

2-48.dwg

2-50.dwg

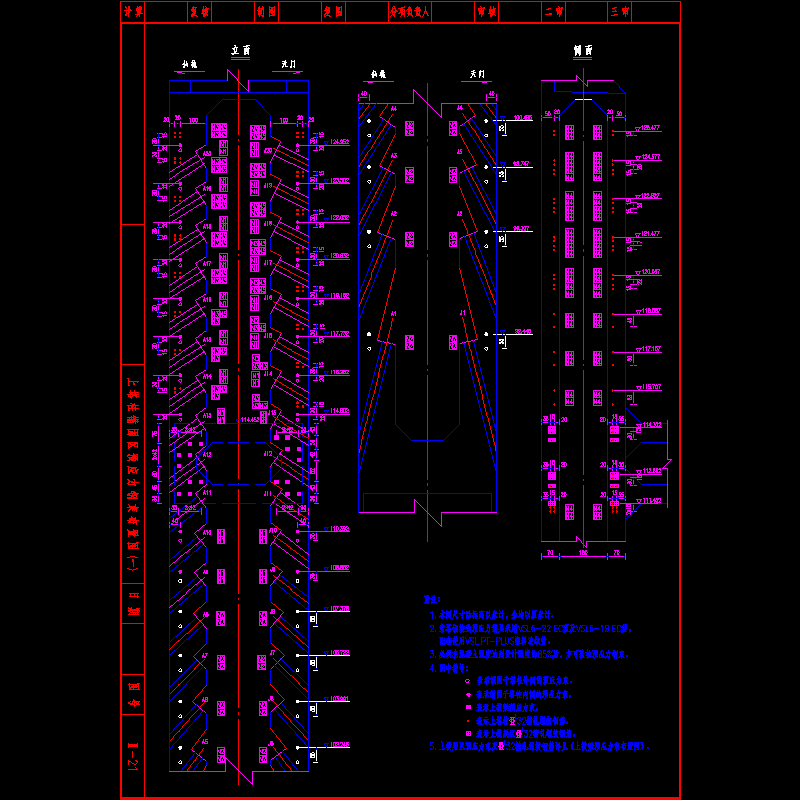

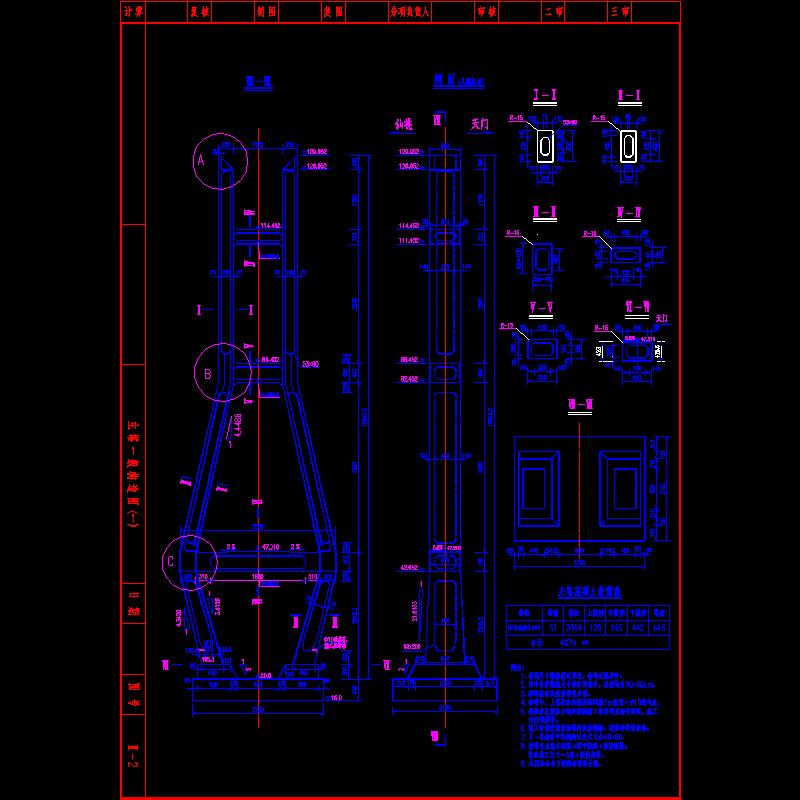

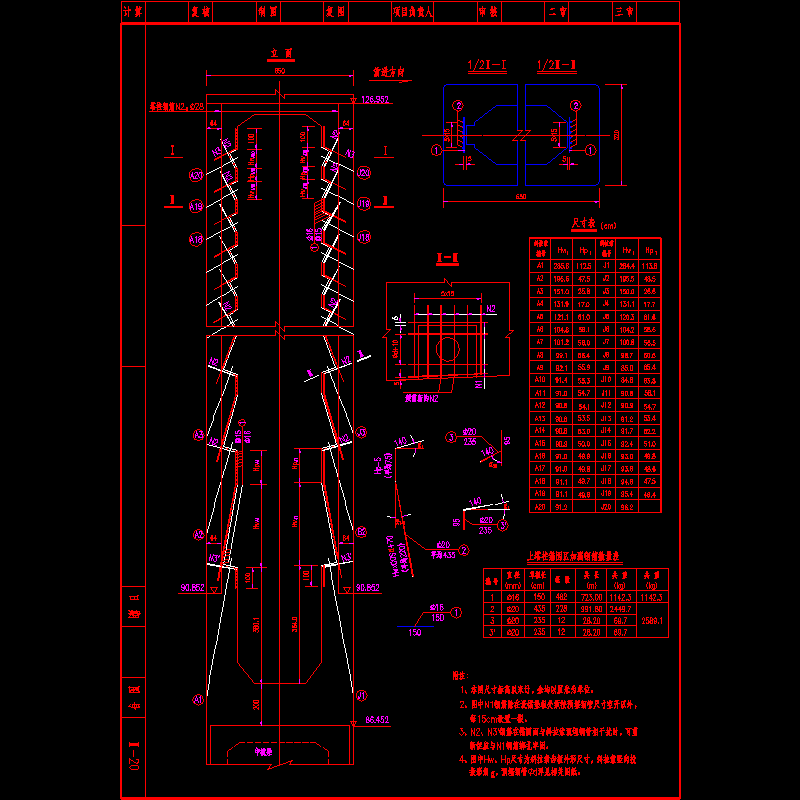

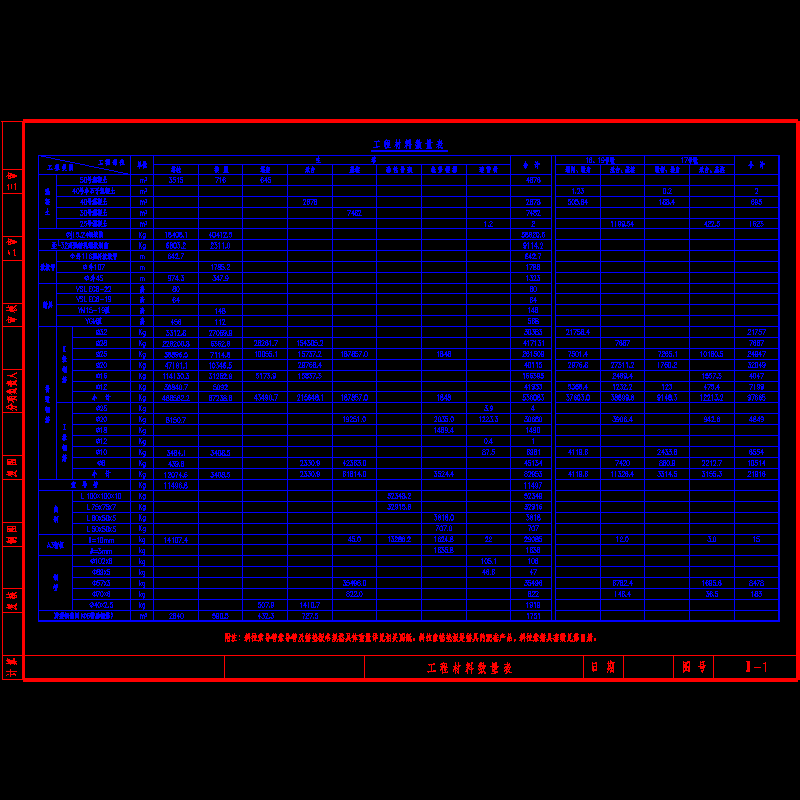

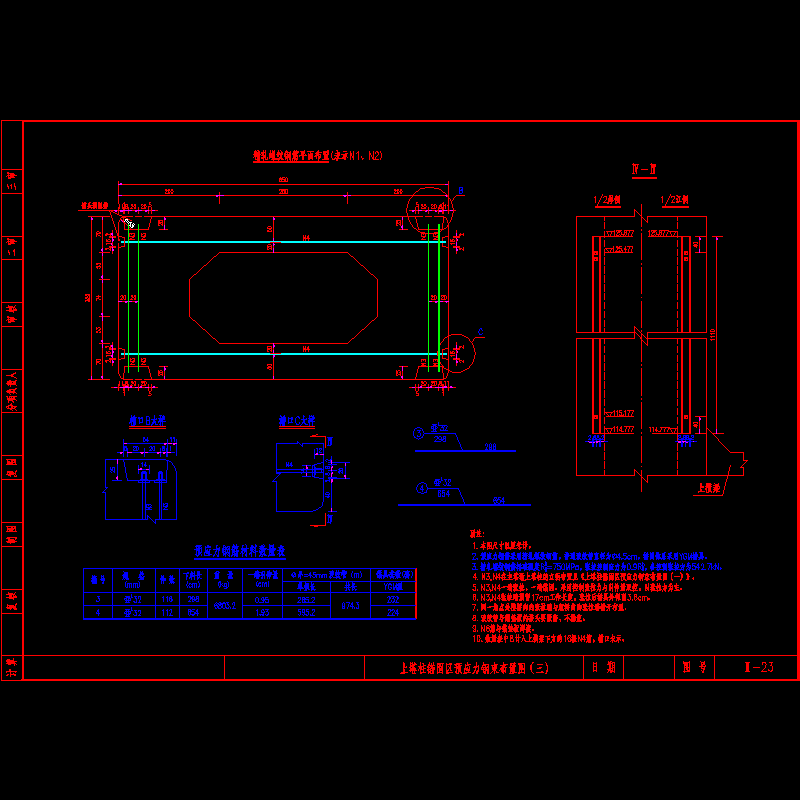

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
