一份21层层宾馆给排水消防CAD施工图纸（气体消防系统）

ttffdd7788 · 发表于 2020-2-16 15:21:24

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：酒店,餐饮
建筑高度类型：多层建筑
建筑设计面积：4.82万平方米
建筑地上层数：21层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：52张
设计年代：近代
地下室用途：车库,设备用房,其它
生活供水设计：生活给水系统
消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统,气体灭火系统,灭火器配置系统
供水设备：水泵站
供水方式：市政供水,变频供水,分区供水
供水分区：四区
排水体制：污废合流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：太阳能热水系统,气体消防
大样节点：泵房,卫生间
项目所在地：江苏

附件详情

资料目录图例
设计、施工说明
七氟丙烷气体灭火系统设计说明
气体管网系统图
地下室给排水平面图
地下室消火栓平面图
潜污泵排水系统
地下室喷淋布置平面图
地下室标高（-3.200）消防平面图
地下室标高（-3.200）给排水平面图
一层~二十一层给排水平面图
一层~二十一层消防平面图
机房层给排水平面图
屋顶给排水平面图
水池泵房平面详图
泵房系统图
给排水大样图
锅炉房给排水大样图
消火栓系统原理图
自动喷淋给水系统原理图
太阳能热水系统专篇
雨水系统示意图
给水系统原理图
排水系统原理图

附件详情

本稿件为[江苏]高层宾馆给排水消防施工图纸（含气体消防系统），总建筑面积约4.82万平方米，酒店地上21层,地下一层。其中地上5-顶层为客房层，首层至4层为酒店大堂、餐饮服务区，地下室为设备机房等后勤区设备房，车库及设备用房。宾馆建筑高度为85.30米,地上建筑面积47952.5平方米,地下建筑面积为10632平方米。
设计范围：包括建筑红线以内的室内外给排水管道及消防管道等设计。
系统说明：该项目设有生活冷水系统、生活热水系统、生活污水系统、雨水排水系统、屋面冷却水补水系统、消火栓给水系统、湿式自动喷水给水系统。
，共52张图纸。

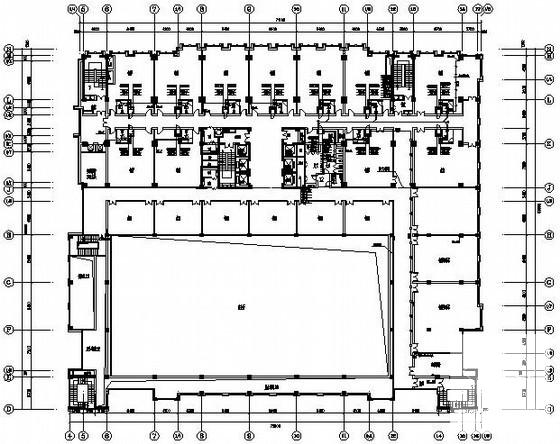

四层给排水平面图

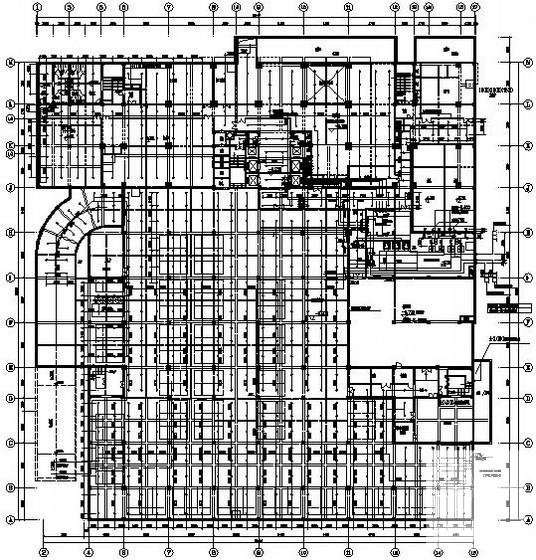

二十层消防平面图

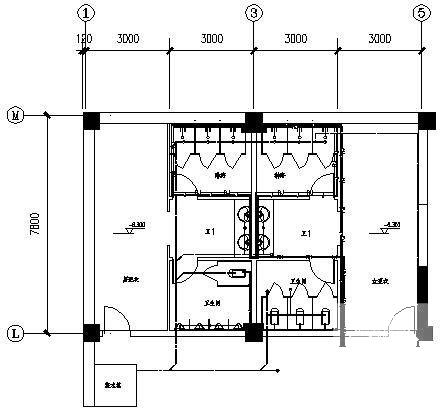

卫生间给排水大样图

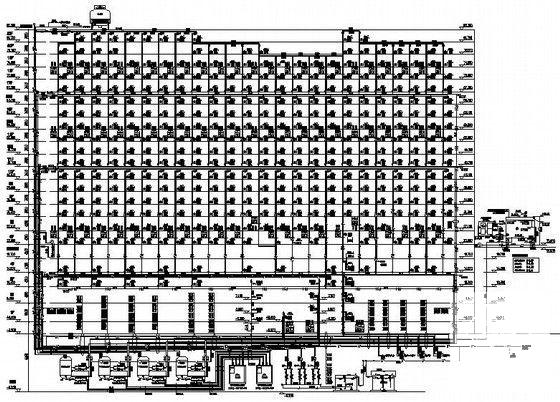

给水系统原理图

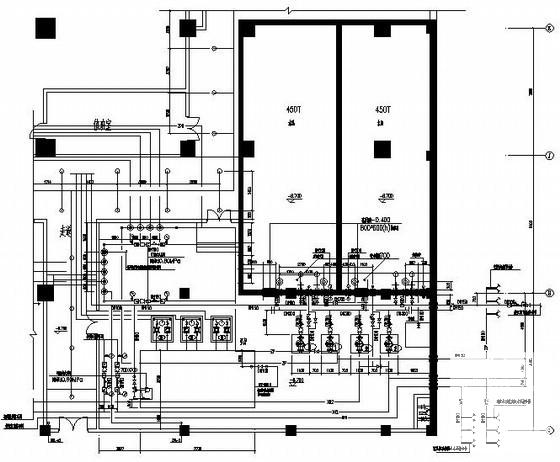

水池泵房平面详图
