一份高层宾馆给排水及消防CAD施工图纸(地下室)

[复制链接]

0

主题

0

帖子

1030

积分

超级版主

Rank: 8Rank: 8

积分
1030
发表于 2020-2-16 15:21:28 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:宾馆
  • 建筑高度类型:高层建筑
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统,消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,干式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水池
  • 供水方式:市政供水,高位水箱供水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40

附件详情

一、项目概要及设计范围
1.本子项设计范围包括室内给水排水、 消防系统
2.该建筑总高75m。地上二十二层,地下一层车库。建筑总面积31309.6m2。
二、给排水设计
1.水源采用城市自来水,市政给水管网压力0.30Mpa。该建筑裙房及塔楼一到五层生活给水由市政管网直接供给。六层及其以上由水箱-水泵联合供水。
2.排水系统雨污分流,污水经化粪池处理后排入市政污水管网。厨房污水经隔油池处理后排入化粪池。
三.消防设计
1. 消防用水量 该建筑为高级宾馆,室外消火栓用水量30L/s,室内消火栓用水量40L/s。
2.消防水池 室内外消防用水量采用全部贮存,消防用水量为:374.00M。设于地下车库内。
3.屋顶消防水箱 设于屋顶水箱间内,消防水箱供消火栓和自动喷淋前10分钟用水。消防水箱底相对标高:75.60m。火灾初期由屋顶消防水箱供水。
4.消防水池通气管安装,见国标90S319-17施工,设钢性防水套管,管材采用DN219无缝钢管.
四.自动灭火系统设计
1.配电房、发电机房和空调机房等采用七氟丙烷气体灭火系统。
2.根据《建筑灭火器配备设计规范》设计。
五. 自动喷淋
1.喷淋系统 地下车库自动喷淋水量为30L/s,属中危险级Ⅱ级。自动喷淋报警阀前给水管网,接自屋顶水箱自喷出水,自动喷淋水泵结合器,自动喷淋水泵出水管。
2.自动喷淋报警阀共设四套。负一层设一套和裙房一层和二层共用一套,塔楼一层到十四层共用一套,十四层以上共用一套。每层防火分区设水流指示器和信号阀。

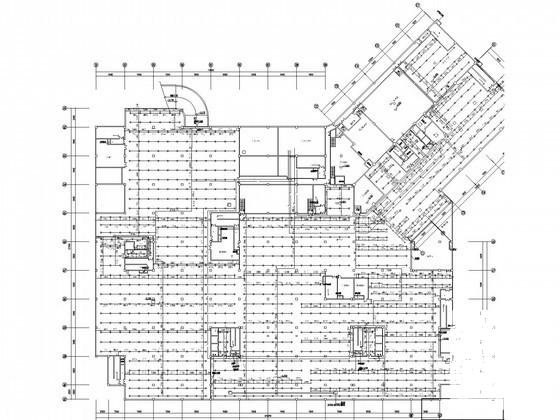

负一层自喷平面图

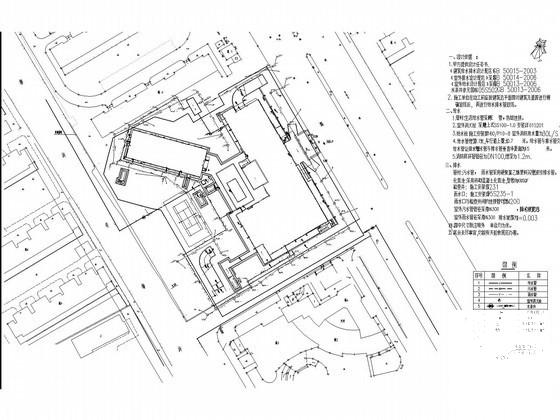

给排水总平面图

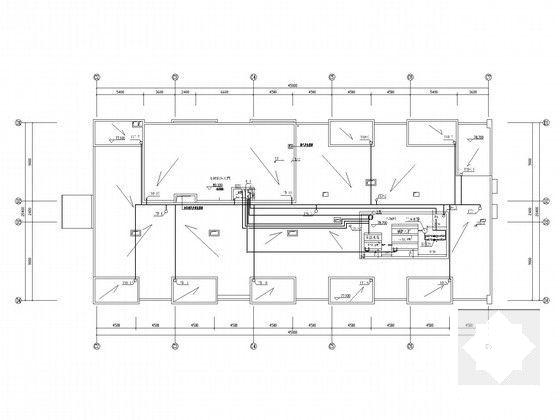

屋顶给水排水平面图

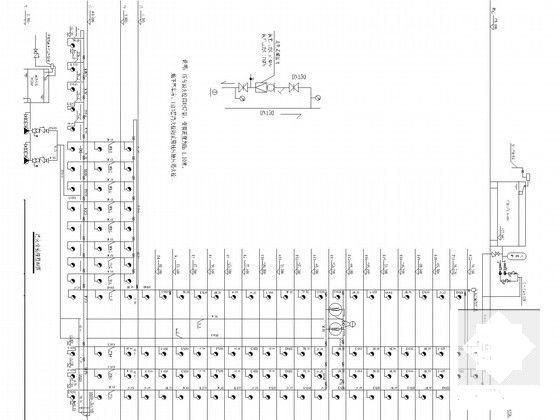

消火栓系统原理图

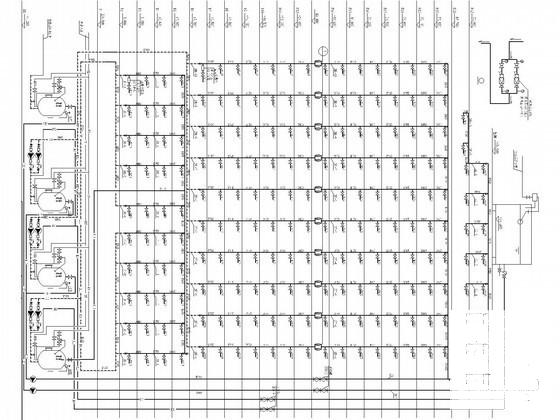

热水系统原理图

高层宾馆给排水 - 1
第 1 张图
高层宾馆给排水 - 2
第 2 张图
高层宾馆给排水 - 3
第 3 张图
高层宾馆给排水 - 4
第 4 张图
高层宾馆给排水 - 5
第 5 张图
高层宾馆给排水 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
