一份高层综合办公大楼给排水及消防CAD施工图纸(自动喷水灭火系统)

tyuxxjjgg · 发表于 2020-2-16 15:21:36

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
地下室用途：设备用房
生活供水设计：生活给水系统
排水设计：雨水系统,消防排水
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水设备：高位水箱,稳压泵
供水方式：市政供水,高位水箱供水
排水体制：污废合流,雨污分流
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20

附件详情

一、项目概要

**大楼为一栋高层建筑，总高度为40.5m ,建筑总面积约11600m2。

二、系统设计

1.给水系统：主、副楼一～二层均由市政管网直接供水，三层以上采用水池→水泵 →屋顶水箱→用户的供水方式。为方便计量，主、副楼分设水表。
2. 消防系统：

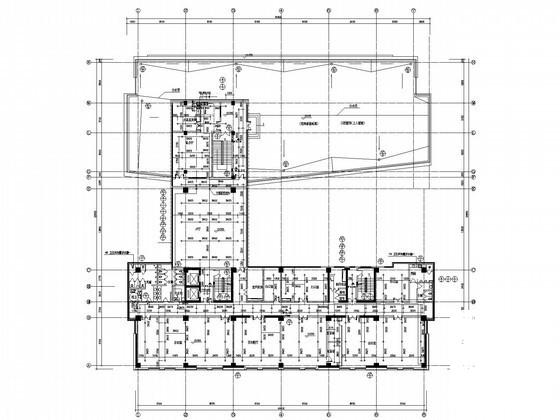

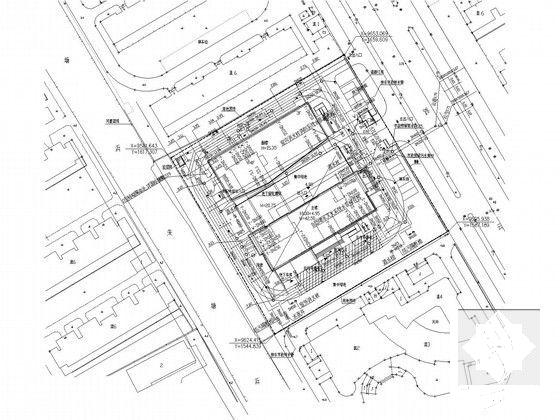

①基地内室外消火栓消防用水量20L/S，由两路市政管网进水，在基地内形成环网，在总体适当位置设置室外消火栓。
②新闻大楼室内消火栓消防用水量20L/s，采用临时高压系统，在屋顶设有12m3 的消防水箱供火灾初期使用。泵房内设有室内消火栓消防加压泵,火灾时直接从室外消防环网抽水，环状供水至各个消火栓。
每层适当位置设单出口消火栓箱，保证两股充实水柱同时到达室内任意部位。
室内消火栓系统在室外适当位置设置水泵接合器。

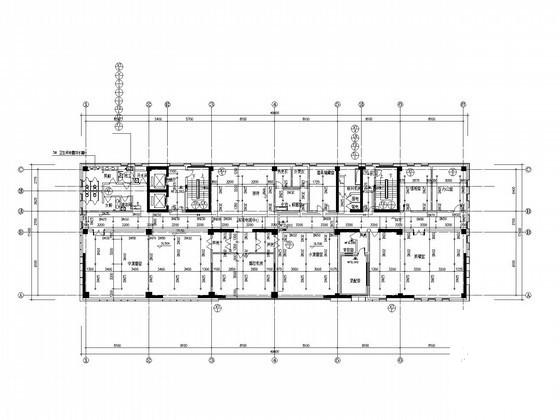

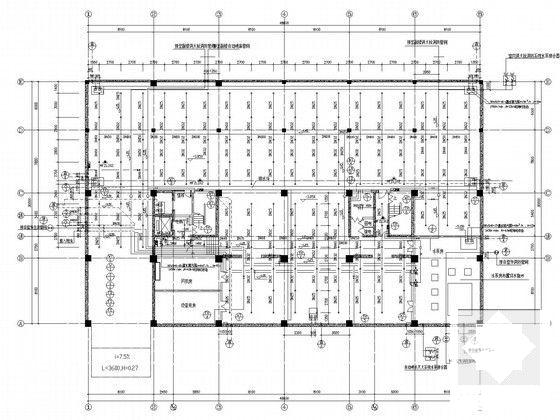

③**大楼自动喷水灭火系统用水量30L/S。在地下室的集中水泵房内设有自动喷淋加压泵,在屋顶上设有稳压泵和150L的稳压罐。平时管网压力不足时，由稳压泵和稳压罐稳压，火灾时由消防泵直接从室外消防环网抽水灭火。
3.排水系统:

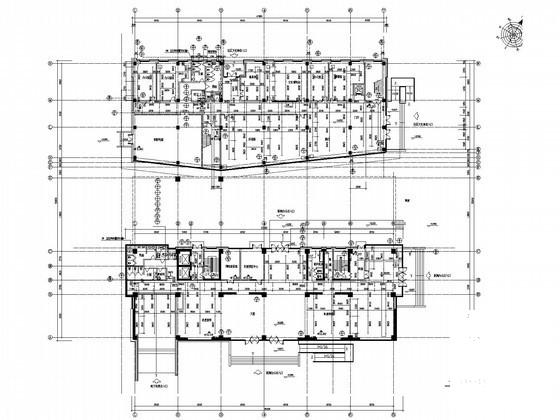

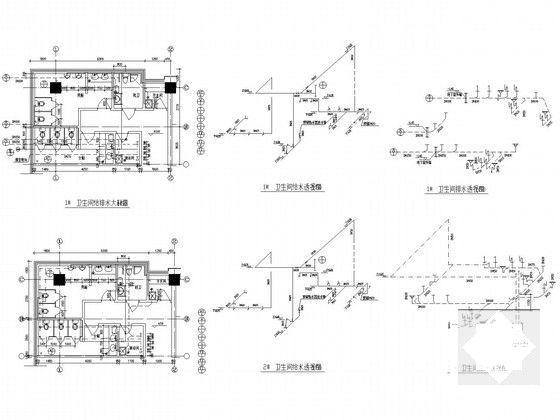

室内污废合流，并设环状通气管及专用通气立管。
室外雨污分流 ,雨水经总体雨水管道收集后排入云山路上的市政雨水管网。
污、废水汇总后排入格栅井处理，再排入云山路上的市政污水管。
