8m单跨实腹式圬工拱桥维修加固施工图纸cad构造图

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：过水桥
• 跨径大小和多跨总长：13m
• 行车道位置：上承式桥
• 承重构件受力情况：拱桥
• 使用年限：永久性桥
• 材料类型：圬工桥

该附件为： 8m单跨实腹式圬工拱桥维修加固施工图2019， 格式为dwg word，包含：设计依据 图纸，节点清晰，同类工程可下载参考。

一、项目概要：

1. xx桥道路等级为二级，本桥是一座单跨实腹式圬工拱桥，本次实测桥梁全长13.0m，桥宽6.0m，跨径8.0m。本桥上部结构由拱圈、拱上结构组成。主拱圈及拱上结构均由粗料石浆砌而成，拱圈厚0.4m，净跨8.0m。
2. 本桥下部结构由桥台、基础及河床组成。桥台为重力式桥台，由砌体（粗料石）浆砌而成，无法明确桥台基础的型式、埋深及桥位处地质情况。本桥未设置锥坡、翼墙及调治构造物。
3. 本桥桥面系由桥面铺装、栏杆以及附属标志组成。该桥桥面横向布置：护栏（0.1m） 人行道（0.9m） 车行道（4.0m） 人行道（0.9m） 护栏（0.1m）。
4. 本桥桥面铺装采用水泥混凝土；上下游侧设置高1.25m护栏以及人行道；本桥桥面未设置排水孔，依靠桥面纵横坡进行排水；桥面未设置桥梁管养公示牌及限载、限轴重牌、交通标志限、伸缩缝、照明设施。
5. 根据对该桥做的检查：根据本次检测结果，依据《公路桥梁技术状况评定标准》（JTG/TH21-近代）对xx桥技术状况进行评定。将该桥全桥的技术状况等级直接评定为4类，即主要构件有大的缺损，严重影响桥梁使用功能。

二、编制依据：

1. 《公路桥梁抗震设计细则》（JTG/T B02-01-近代）
2. 《公路工程抗震规范》（JTG B02/1-近代）
3. 《公路桥涵设计通用规范》（JTG D60-近代）
4. 《公路圬工桥涵设计规范》（JTG D61-近代）
5. 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362—2018）
6. 《公路桥涵地基与基础设计规范》（JTG D63-近代）
7. 《公路桥涵施工技术规范》（JTG/T F50-近代）
8. 《公路工程质量检验评定标准》(JTG F80/1-2017)

三、相关图片：




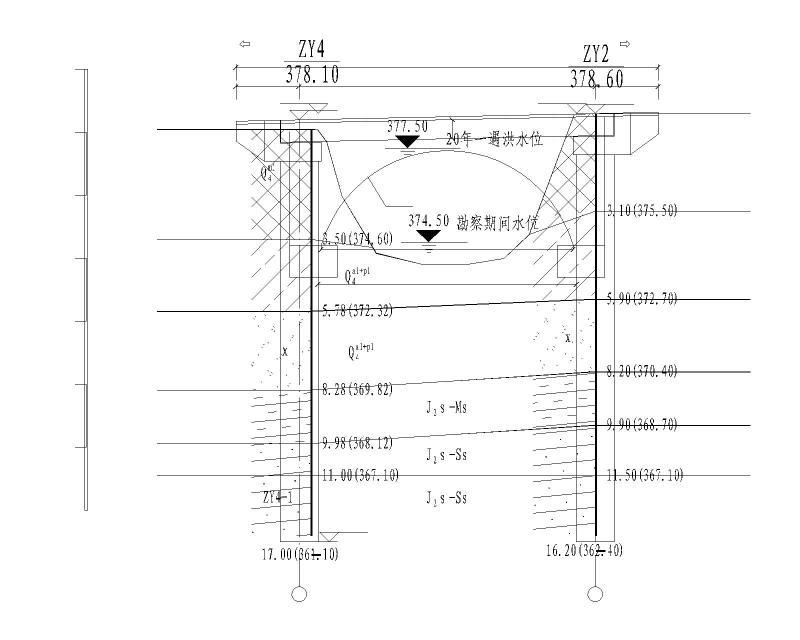

桥梁立面布置图

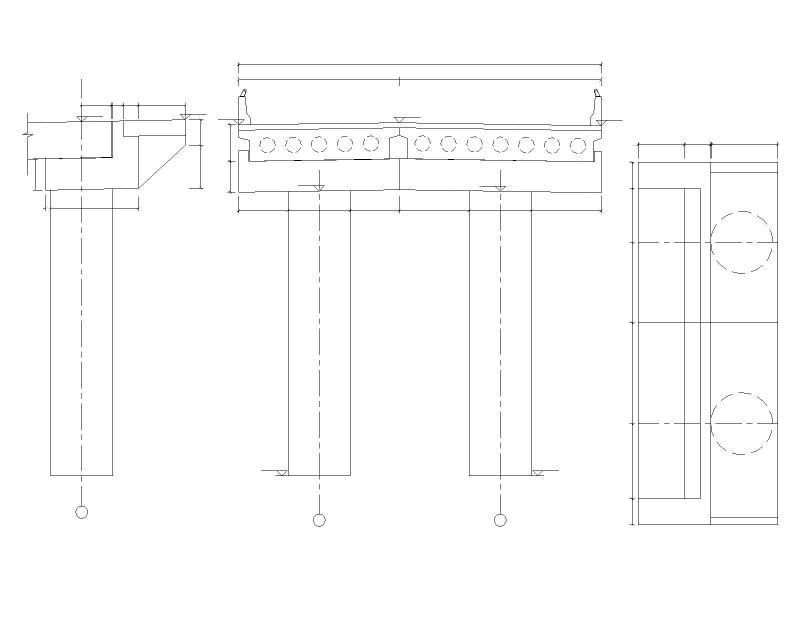

桥台构造图

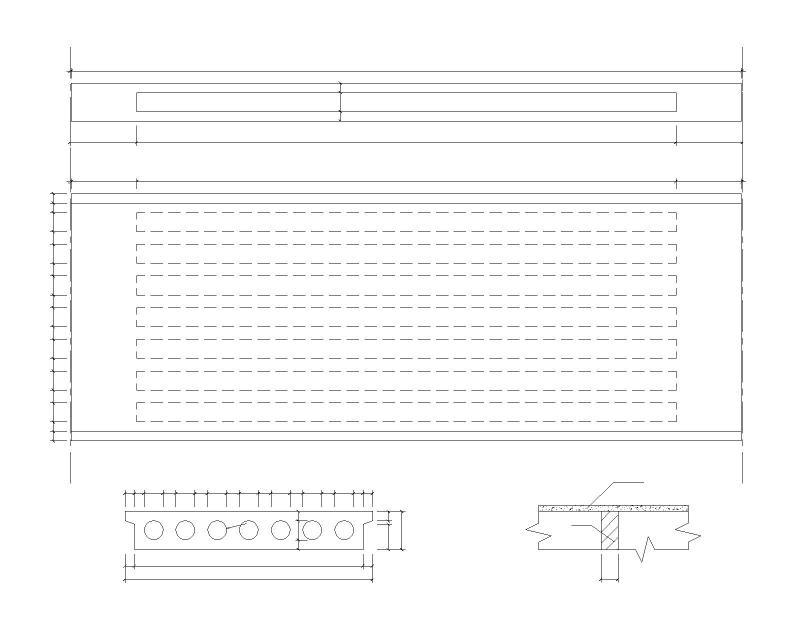

右幅空心板构造图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
