2014年三级公路工程设计方案（附dwg格式CAD图纸）(沥青混凝土)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

稿件就路线平面设计提出三种设计方案及三种设计方案的投资估算。附CAD图6张。 　　路线全长：5.2km 道路等级：公路三级 行车速度： 30km/h 交通等级为：中 路面类型为：沥青混凝土 路面设计标准轴载：BZZ-100KN；沥青路面结构设计年限：8年。工业园区内混凝土路段横断面布置型式为2m人行道 16m行车道 2m人行道，道路控制红线宽度按20m考虑；路面宽度为16m路段横断面布置型式为2m人行道 16m行车道 2m人行道，道路控制红线宽度按26m考虑；穿村路段横断面布置型式为绿化带 0.8m排水沟 0.75m路肩 9m行车道 0.75m路肩 0.8m排水沟 绿化带，道路控制红线宽度按15m考虑。新修16m路段道路两侧侧埋设雨水管线。 　　路面结构层采用3cm厚AC-10细粒式沥青混凝土 粘层 4cmAC-16中粒式沥青混凝土 透层 18cm厚水泥稳定碎石(水泥参考含量为5%) 15cm12%石灰土 15cm厚10%石灰土，路面顶面设计弯沉值LS=?21.4?(0.01mm)。 　　…… 　　编制于2014年3月

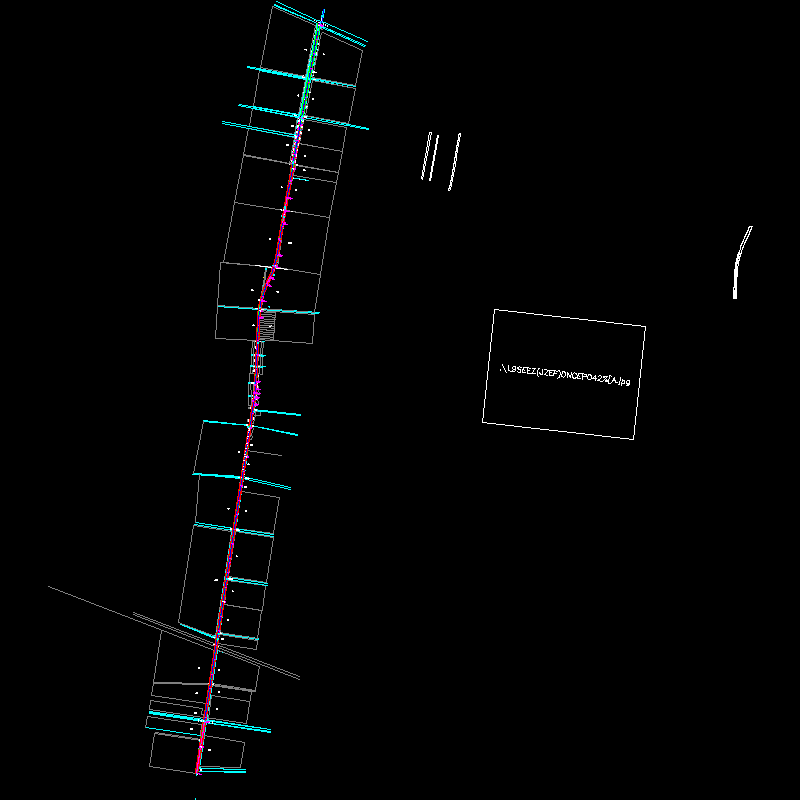

4方案一路线平面设计图.dwg

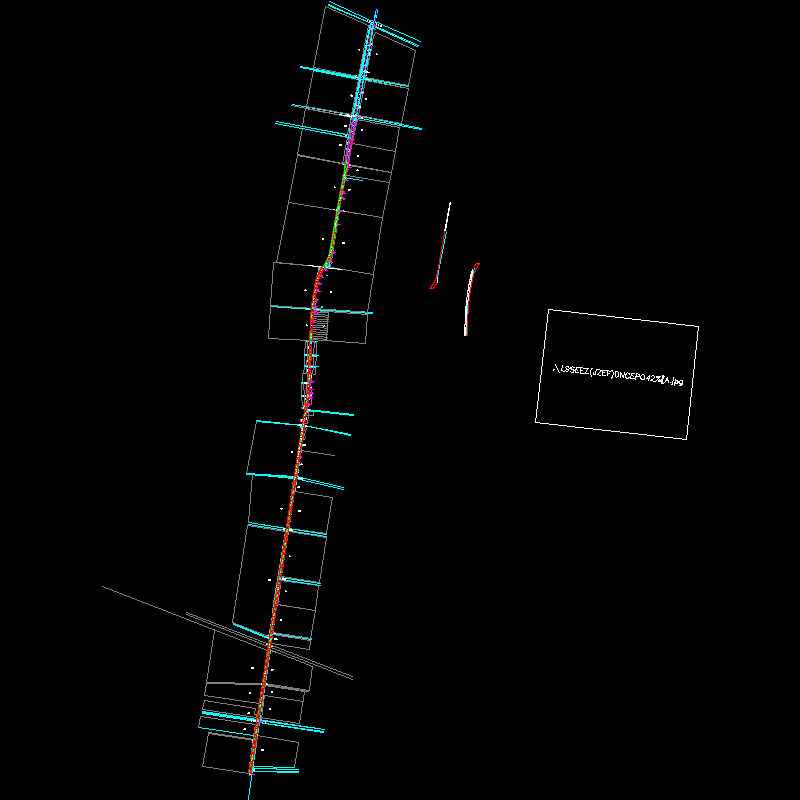

5方案二路线平面设计图a3.dwg

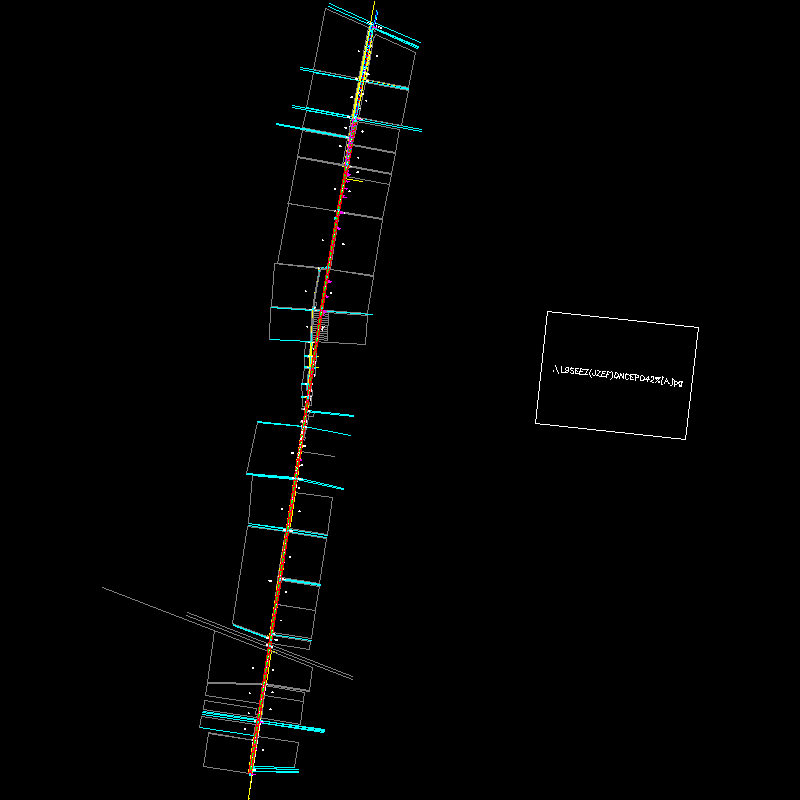

6方案三路线平面设计图a3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
