一份6层中医院综合病房楼给排水及消防系统CAD施工图纸(大院出品)

[复制链接]

0

主题

0

帖子

1445

积分

超级版主

Rank: 8Rank: 8

积分
1445
发表于 2020-2-16 15:21:54 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,消防排水
  • 消防设计:室外消火栓系统,喷淋系统,灭火器配置系统
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):10
  • 大样节点:卫生间
  • 项目所在地:河南

附件详情

一、项目概要级设计范围
该项目为河南省XXXX中医院综合病房楼项目。该项目地下一层,地上六层,建筑高度为22.2m,为多层公共建筑。
该项目设有生活给水系统、生活污水系统、生活热水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置。
二、系统设计
1.生活给水系统:
1)、该项目最高日用水量为42.00m3/d,最大时用水量为5.80m/h。给水管道引自院区已有给水管网,供水压力为0.35MPa。
2)、该项目所有洗脸盆水龙头采用感应水嘴,蹲式大便器采用脚踏式自闭冲洗阀,诊室采用感应式水嘴防溅成品洗手池,淋浴间采用双管脚踏淋浴器,盥洗池水龙头采用肘式开关,小便器采用感应式冲洗阀,其他卫生器具尽量采用非手动开关。
2、生活热水系统:
1)、病房卫生间内装电热水器,该资料仅预留热水器进水管道。
3、生活污水系统:
1)、该项目采用污、废合流制,排至室外污水管道,经化粪池后进入医院污水处理站处理,室外部分管道另行设计。
2)、该项目排水管道采用伸顶通气排水系统。
3)、屋面雨水外排部分详见建筑图。
4)、空调冷凝水管道位置见建施,废水排至室外散水。
4、消火栓给水系统:
1)、该项目为综合病房楼,地下一层,地上六层,建筑体积约19500m,室内消火栓用水量为10L/s,室外消防水量为25L/s,火灾延续时间按2小时。
2)、在地下一层统一设有消防泵房与消防水池,消防水池有效容积不小于为378m,储存该项目2小时室内外消火栓用水量与1小时自动喷淋用水量。在该项目(院区内最高)屋顶设有高位水箱及增压稳压装置,其中水箱有效容积为18m3.
3)、消火栓系统由消防泵房内的消防水泵供水。室内外消火栓泵流量为40L/s,扬程为60m,共两台,一用一备。消火栓系统在院区内成环布置,在环网上按规范设室外消火栓,满足各个建筑的室外消火栓水量及消防扑救面用水。室内消火栓系统在院区内成环布置,该项目室内消火栓系统由两路接自院区室内消火栓。
5、自动喷淋系统:
1)、该项目为综合病房楼,设自动喷淋给水系统,火灾危险性为中危险Ⅰ级,喷水强度为 6L/min·m,作用面积160m,自动喷淋用水量 25L/s,火灾延续时间1小时。
2)、自动喷淋系统的喷淋泵设在地下一层消防泵房内,喷淋泵流量30L/s,扬程为70m,共两台,一用一备。
3)、湿式报警阀设在消防泵房内,共设4个湿式报警阀,该项目需1个湿式报警阀,其他为预留。
4)、自动喷淋系统共设两套水泵接合器,位置统一设置。
6、灭火器配置:
室内灭火器配置根据《建筑灭火器配置设计规范》,病房楼按A类火灾,严重危险级,配置手提式磷酸铵盐干粉灭火器,灭火器配置级别为 3A,灭火器最大保护距离15m;消防控制室及变配电室为E类火灾,中危险级,配置手提式磷酸铵盐干粉灭火器,灭火器配置级别为 2A,灭火器最大保护距离20m。灭火器设置于灭火器箱内,其顶部离地面高度不应大于1.5m,底部离地面高度不应小于0.08m,灭火器箱不得上锁。灭火器配置位置及数量详见平面图。

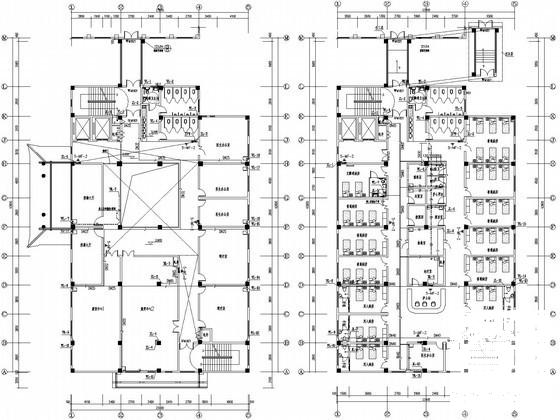

二三层给排水平面图

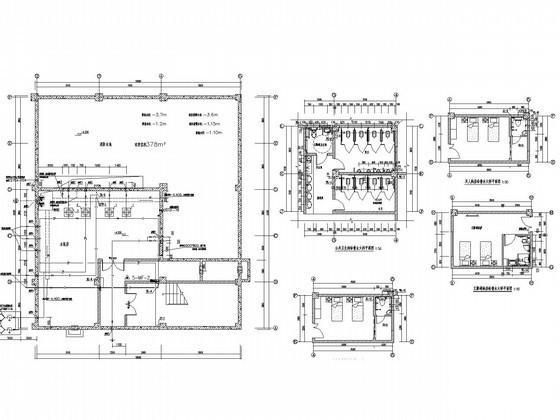

地下一层给排水大样平面图

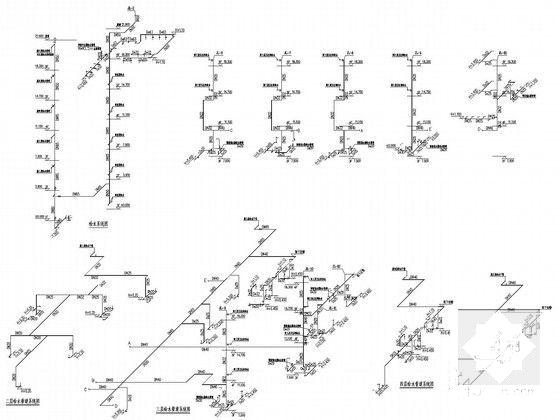

三层给水管道系统图

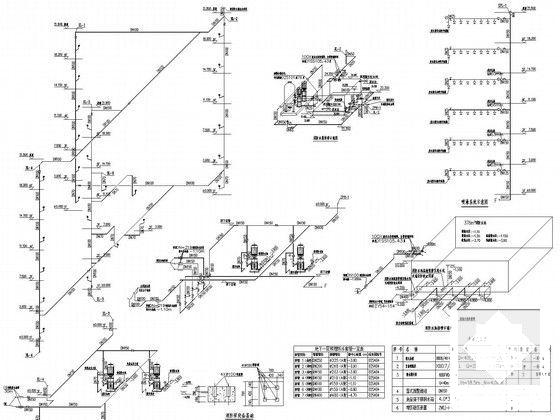

消防泵设备基础

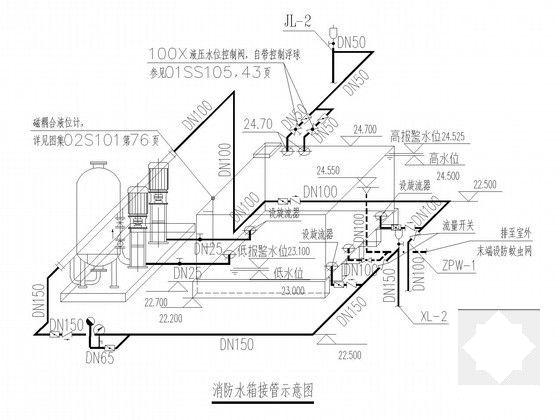

消防水箱接管示意图

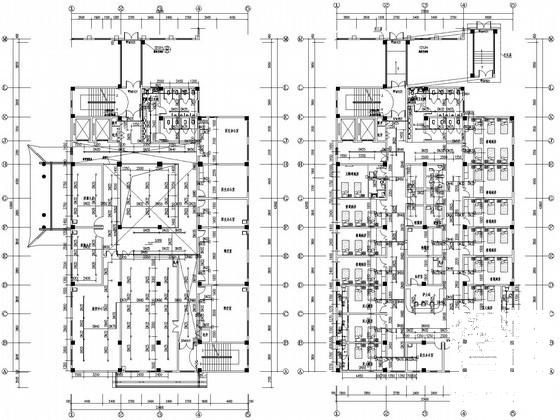

一层自动喷淋平面图
