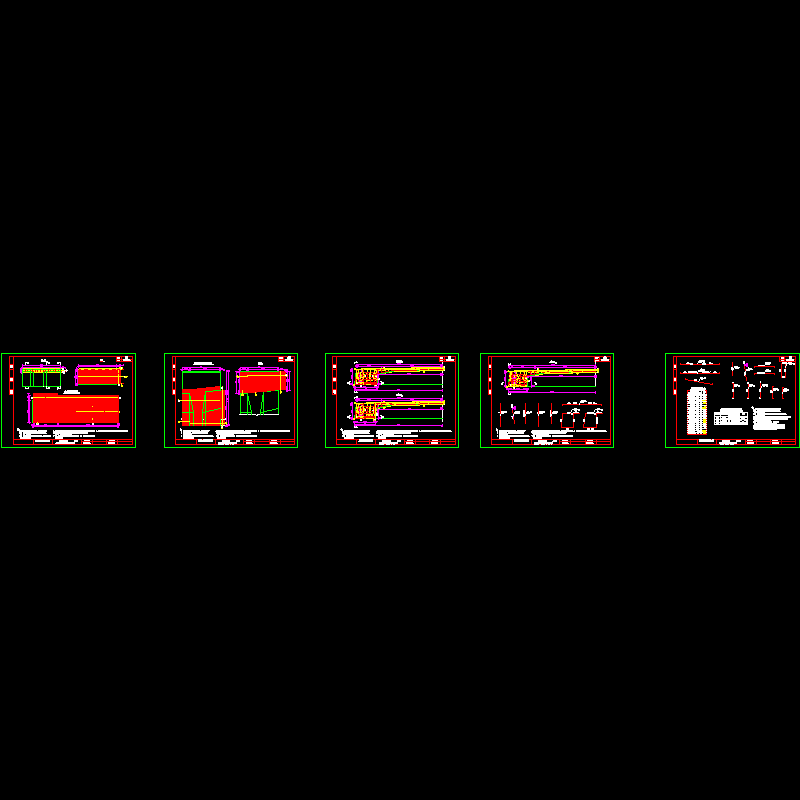

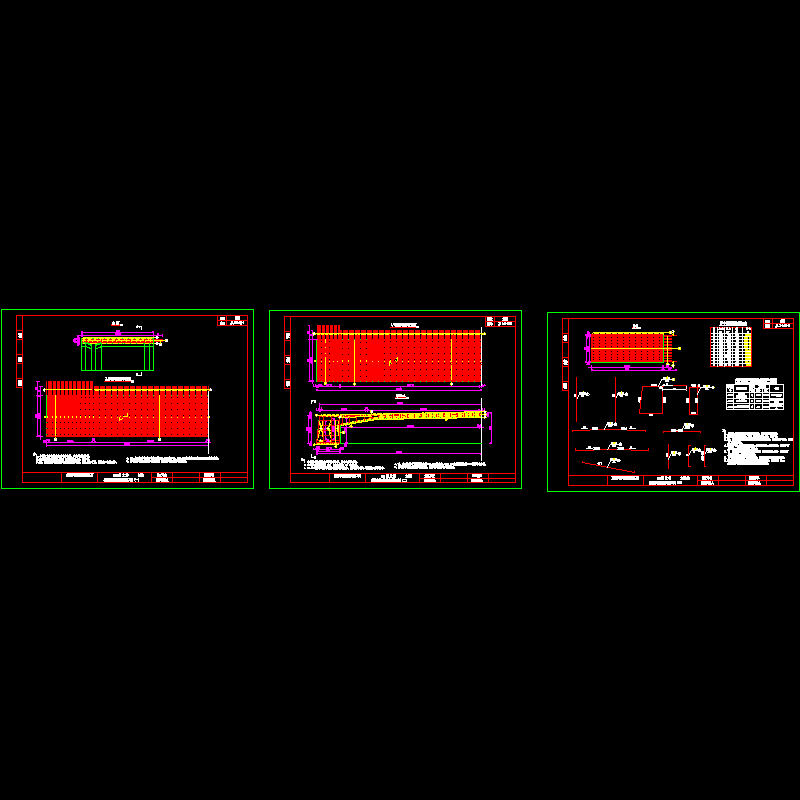

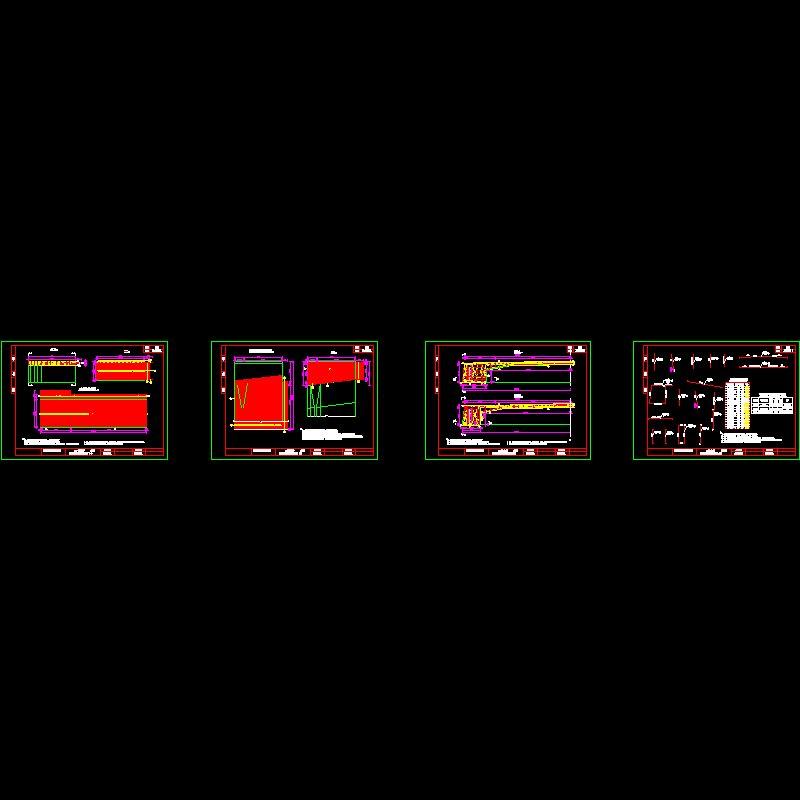

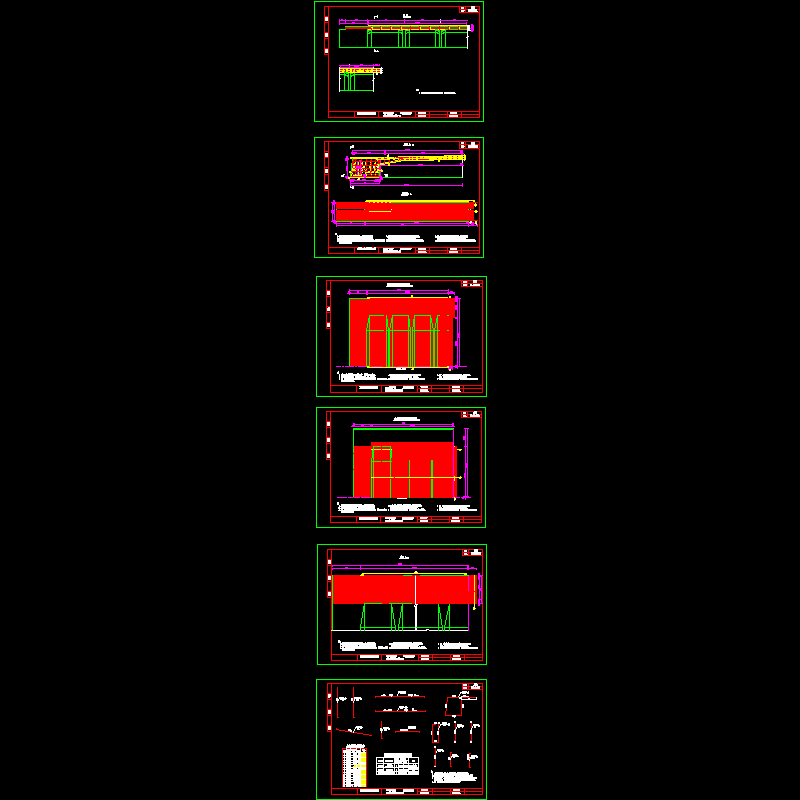

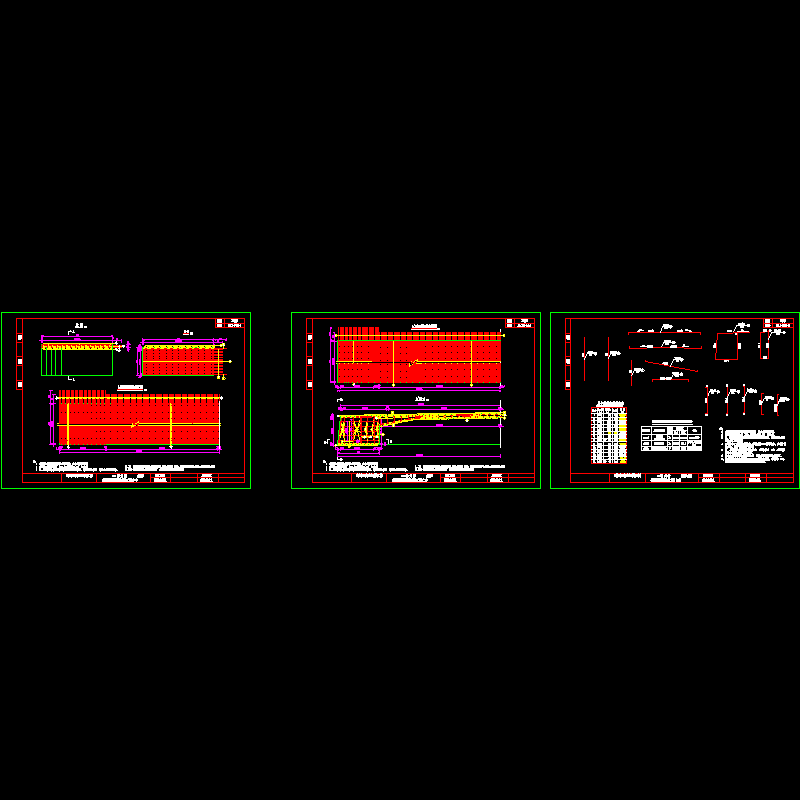

双塔双索面斜拉桥主梁梁段普通钢筋构造节点CAD详图纸设计(dwg)

mmyaowolai · 发表于 2020-9-12 13:41:24

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

大桥起点桩号为K76 945.800，终点桩号为K77 766.800，桥梁全长821m。其中主桥长766m。主桥采用43m 147m 386m 147m 43m的双塔双索面预应力混凝土斜拉桥，竖曲线变坡点桩号位于主桥主跨中心，桩号为K77 331.300，其左右为1.60%纵坡，凸曲线，竖弯半径为R=22000m，T＝352m,E=2.816。　　主桥采用双塔双索面PC梁斜拉桥，边跨与主跨跨径比为0.4922，为了增加斜拉桥的整体刚度，两边跨均设一个辅助墩，将190m的边跨分成147m 43m两跨。在辅助墩、过渡墩及索塔横梁上均设置竖向支座，结构为半飘浮体系。在索塔处设置横向限位支座，以及纵向限位支座，防止在地震等情况下发生过大的水平位移。
