[短肢剪力墙结构]经典详细的15层住宅楼（8号楼）建筑dwg格式CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 点击这里 搜索更多您想要的资源

• 住宅类型（型体）：塔式（一梯4户以下）
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 图纸设计深度 ：方案（初设图）
• 项目所在地：江苏
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：16张
• 建筑高度：50.1m
• 地上层数：15层
• 设计效果图：无

附件详情

该资料为[江苏盐城]某十五层住宅楼（8号楼）建筑方案图
工程架空层、商铺层建筑设计面积：686m2，车库层建筑设计面积：370m2，架空层、商铺层建筑设计面积：686m2，一层建筑设计面积：482m2，二~十四层建筑设计面积：482m2，标准层建筑设计面积：482m2，十五层建筑设计面积：482m2，跃层建筑设计面积：336m2，出屋面楼梯间建筑设计面积：57m2，，建筑设计结构形式为：钢筋混凝土短肢剪力墙结构、层数为： 15层、高度为： 50.1米
这份参考资料包括各层建筑平面、立面、剖面图等，共16张图纸
设计功能包括：卧室、客厅、书房等。

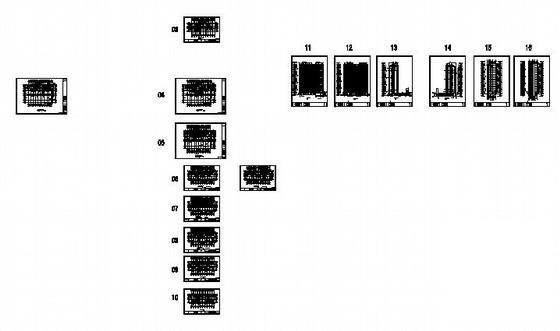

第 1 张图

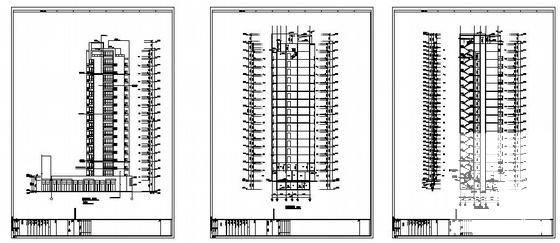

第 2 张图

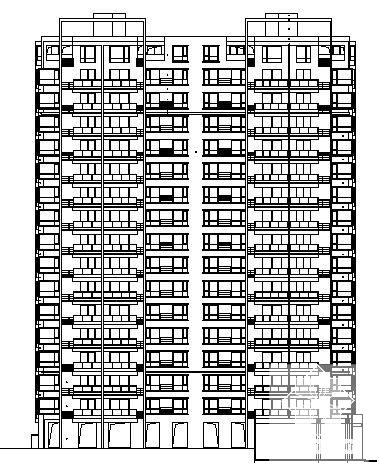

第 3 张图

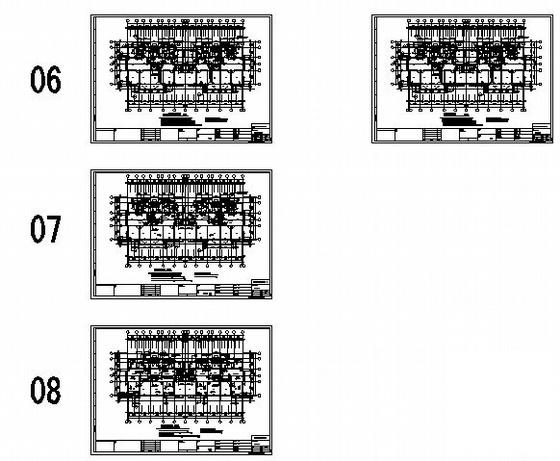

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
