一份6层宿舍楼给排水消防CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 项目所在地：重庆

附件详情

该项目为多层宿舍楼建筑，地上六层，为多层建筑。设计范围为 用地红线 范围内的给排水及消防给水设计。
，共16张。

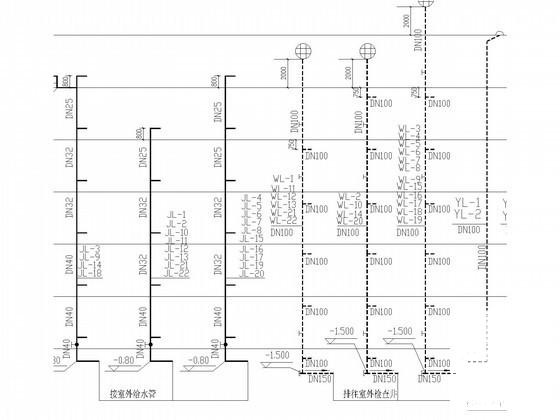

给排水系统图

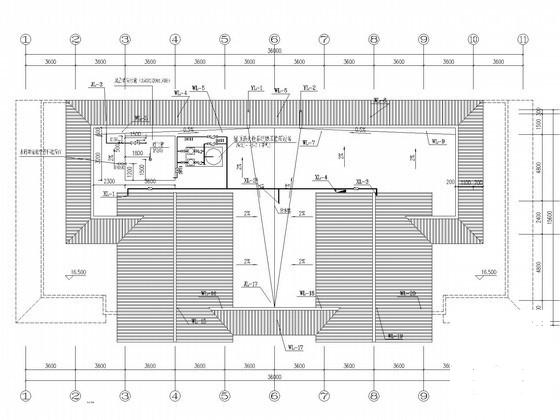

屋顶平面图

消防给水系统

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
