7层宿舍楼给排水施工CAD图纸

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,高位水箱供水
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 大样节点:水箱,卫生间,设备房布置
  • 热水供应方式:集中热水供应

附件详情

  • 给排水设计施工说明
  • 给排水图例
  • 主要器材表
  • 一层给排水平面图
  • 二至六层给排水平面图
  • 顶层给排水平面图
  • 屋顶给排水平面图
  • 生活冷水系统图
  • 生活热水系统图
  • 宿舍给排水大样
  • 管井大样
  • 水箱详图
  • 生活污、废水,雨水排水系统图
  • 消防给水设计施工说明及图例
  • 一层消防给水平面图
  • 三至六层消防给水平面图
  • 顶层消防给水平面图
  • 消火栓系统图

附件详情

该项目为单体设计,底层平面图中污水管线设计至化粪池,废水管线设计至室外第1个井(不含废水井),给水管线设计至室外水表井(包括水表井),室外给排水构筑物等在总图上确定(已有设计的除外). 该项目室内外高差为0.3米.图中除标高以米为单位外,其余尺寸均以毫米计.给水管指管中心标高,排水管指管内底标高.本专业设计内容有中水给水系统,自来水给水系统,污水排水系统,废水排水系统,热水系统,消火栓系统,灭火器设置.
,共14张图。

二-六层给排水平面图

生活热水箱详图

生活热水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

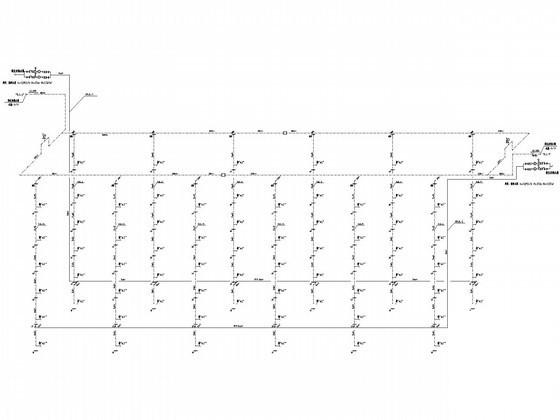

  • 宿舍楼给排水图纸 - 1
    宿舍楼给排水图纸 - 1

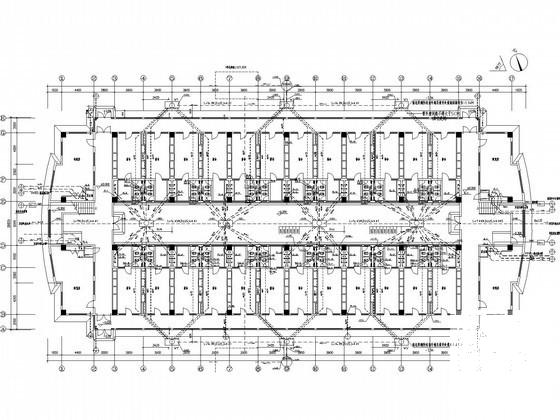

  • 宿舍楼给排水图纸 - 2
    宿舍楼给排水图纸 - 2

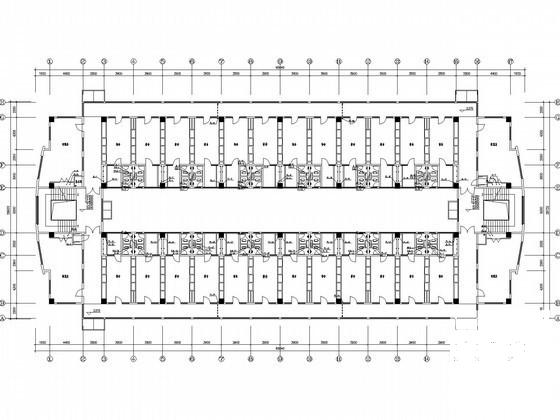

  • 宿舍楼给排水图纸 - 3
    宿舍楼给排水图纸 - 3

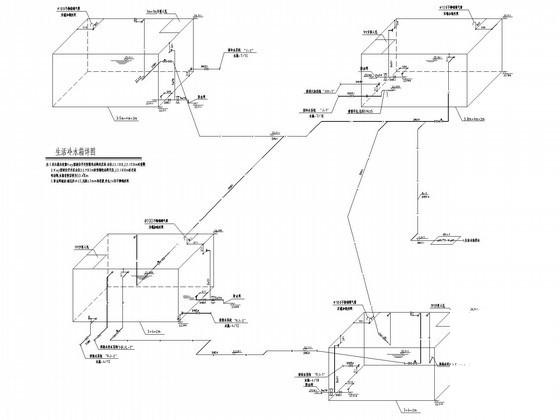

  • 宿舍楼给排水图纸 - 4
    宿舍楼给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
