5978平米4层工业园办公用房空调CAD图纸(通风与空气调节)(dwg)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目建筑面积5978.5ò，建筑高度17.9m，地上4层，主要为办公用房。 该项目供暖通风与空气调节专业设计范围包括以下部分： 　　 1)、一～四层办公用房中央空调设计(门厅、休息厅、走道不考虑空调)； 　　 2)、公共卫生间、电梯机房通风设计。 　　 本系统采用MDV[D]系列第三代数码涡旋中央空调，冷媒为R410A，由1台室外机连接1台或多台室内机组成。室外机设在四层屋面上。室内机分别采用四面出风嵌入式和风管式。各层新风系统采用吊挂式全热新风换气机，一方面排除室内污浊空气，一方面引入室外新鲜空气，并回收排风中的能量以降低空调室内机的新风负荷。新风换气机进出口和穿越变形缝处两侧的风管上设防火阀。当空气温度超过70?C时，防火阀自动关闭，同时新风换气机停止运行。

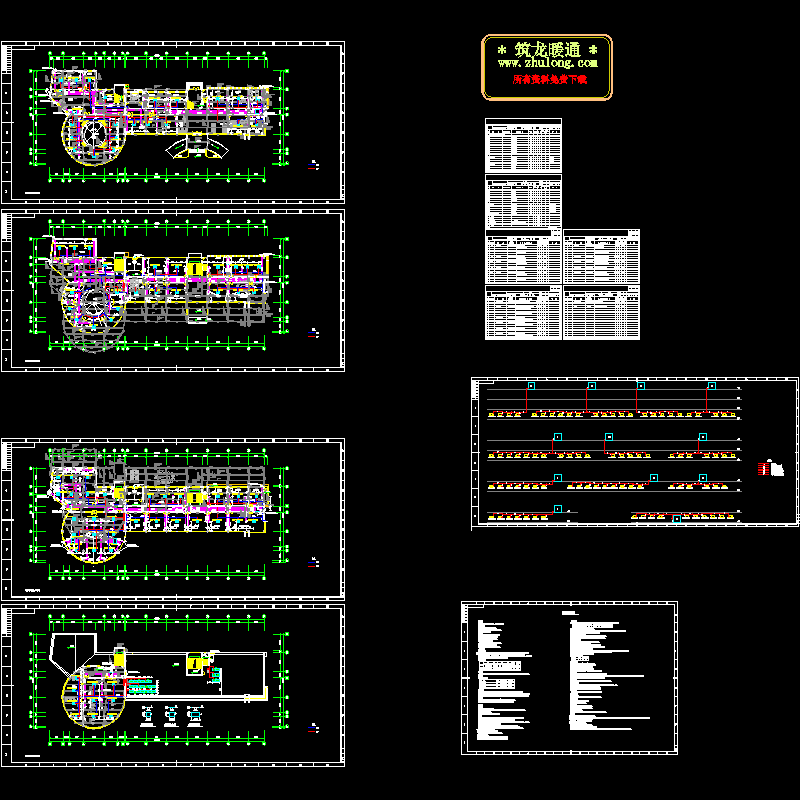

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
