河岸式水电站厂房设计及调压室计算(说明书计算书CAD图纸)(混凝土重力坝)(dwg)

[复制链接]

0

主题

0

帖子

864

积分

超级版主

Rank: 8Rank: 8

积分
864
发表于 2020-9-18 21:44:14 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


在设计中完成了混凝土重力坝、厂房、引水建筑物设计及调压室结构计算等内容。    [重点内容]   该资料确定坝址位于山前峦附近,非溢流坝坝顶高程242.3m。坝底高程111.0m。最大坝高131.3m。上游坝坡坡度1:0.15,下游坝坡坡度1:0.79,溢流坝堰顶高程229.4m。   引水遂洞进口位于坝址上游凹口处,遂洞全长1100m。洞径8.4m,调压室位于厂房上游200m左右处,高程250m左右的山峦上,型式为阻抗式。    厂房位于下游荻青位置。设计水头90.5m,装机容量4×4.25=17万kW,主厂房宽19m,长72m。水轮机安装高程116.77m,发电机层高程126m,由于校核洪水位对应的下游水位为128.3,安装场层高程与发电机层不同高,取为128.5m。厂房附近布置开关站,主变等。受地形限制,尾水平台兼作公路用,坝址与厂区通过盘山公路连接,形成枢纽体系。   另外,该资料还对调压室进行了结构计算。      编制于2009年。说明书:100页;计算书:91页。   图纸:枢纽布置图、山前峦大坝俯视图、山前峦大坝下游立面图、山前峦非溢流坝剖面图、山前峦溢流坝剖面图、多孔混凝土管、纵缝键槽、坝顶结构、横缝止水构造、闸墩大样、基础灌浆排水廊道、排水廊道。

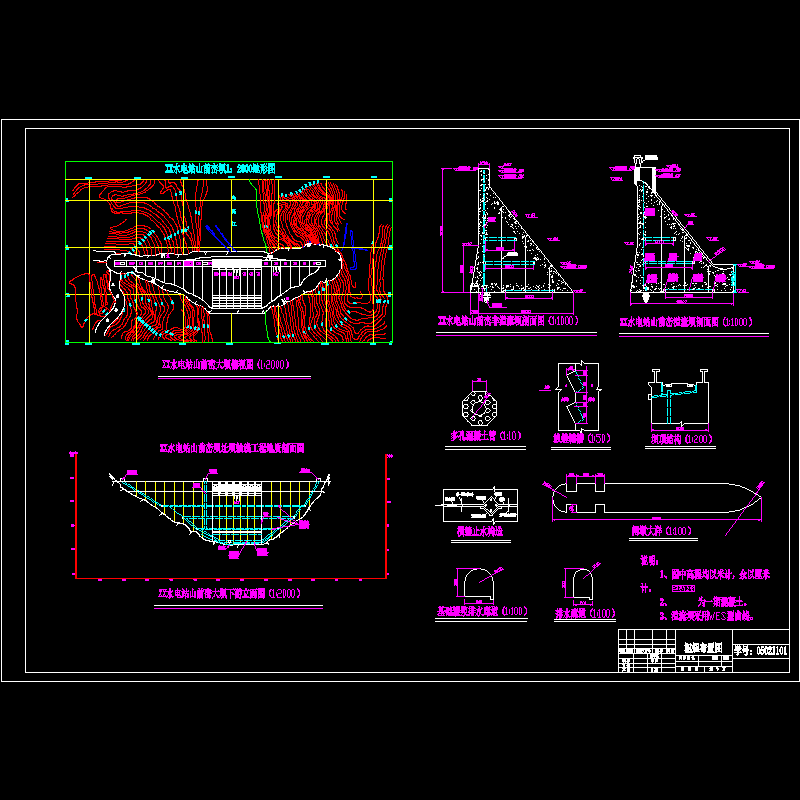

drawing1.dwg
drawing1.dwg

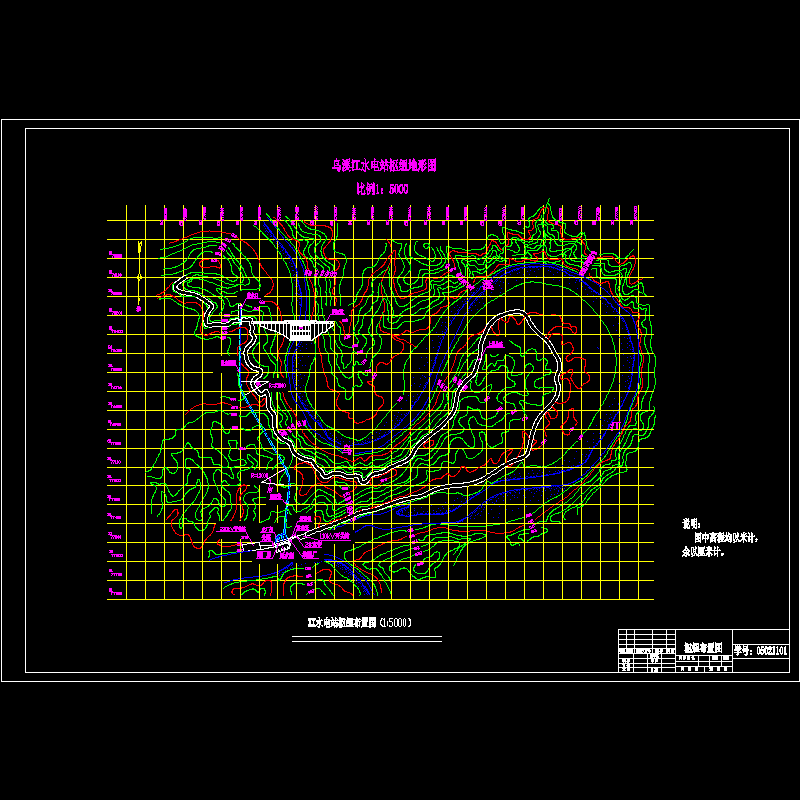

枢纽布置地形图me.dwg
枢纽布置地形图me.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-9-18 21:44:14上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在综合资料专区发帖交流相关知识。

附件2099v11ecwds22fdcdwwdec.zip

3.81 MB
