16M预应力空心板桥毕业设计方案附带十张CAD图纸(桥面铺装)(dwg)

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1.1跨径 　　标准跨径: 16.00m。 　　计算跨径: 15.40m。 　　主梁全长：15.96m。 　　1.2桥面净空 　　净10.0m 2×0.5m。 　　采用混凝土防撞栏杆，线荷载7.5 KN/m。 　　1.3设计荷载： 　　公路— 级汽车荷载。 　　1.4材料 　　预应力钢筋1×7股钢绞线，直径15.2mm。 　　非预应力钢筋采用HRB335，R235。 　　空心板块混凝土采用C40混泥土。 　　铰缝采用C40SCM灌浆料以加强铰缝。 　　桥面铺装为8cm厚C40防水砼（S6） 4cm中粒式沥青砼 3cm细粒式沥青砼。 　　栏杆采用C25号混凝土。

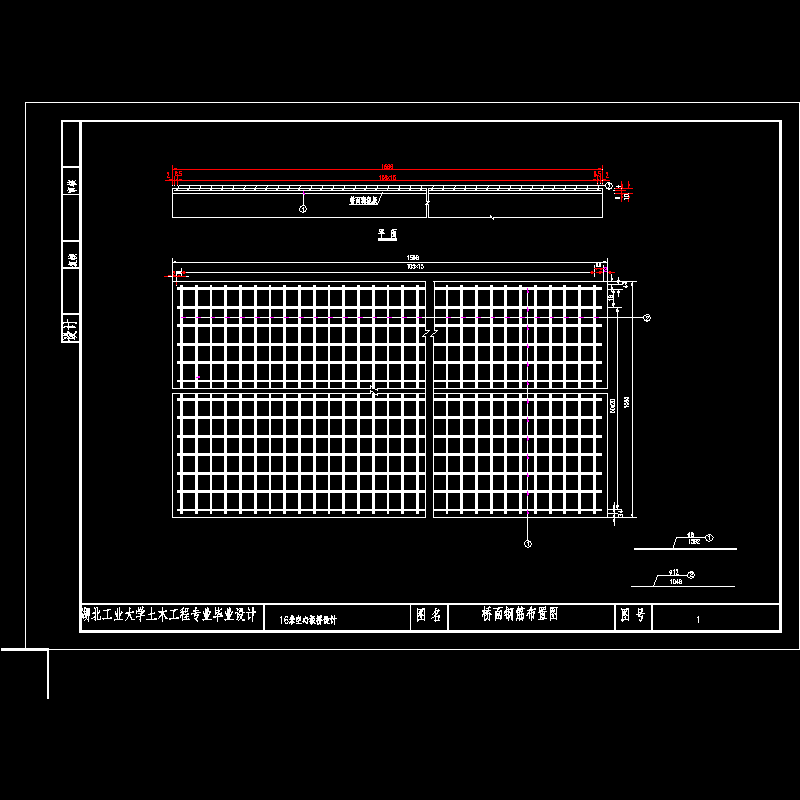

01桥面.dwg

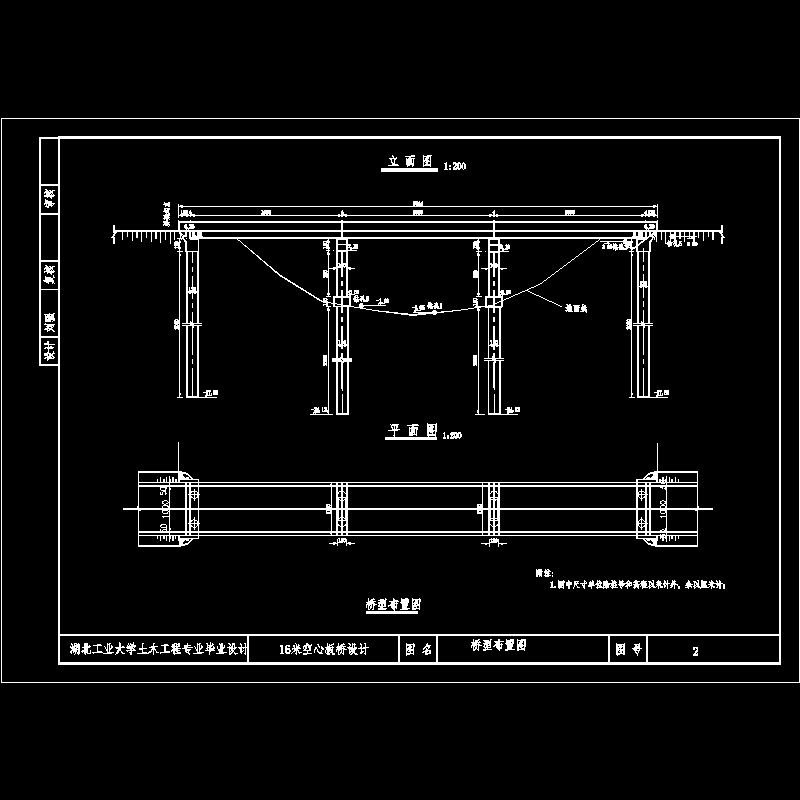

02桥型布置图.dwg

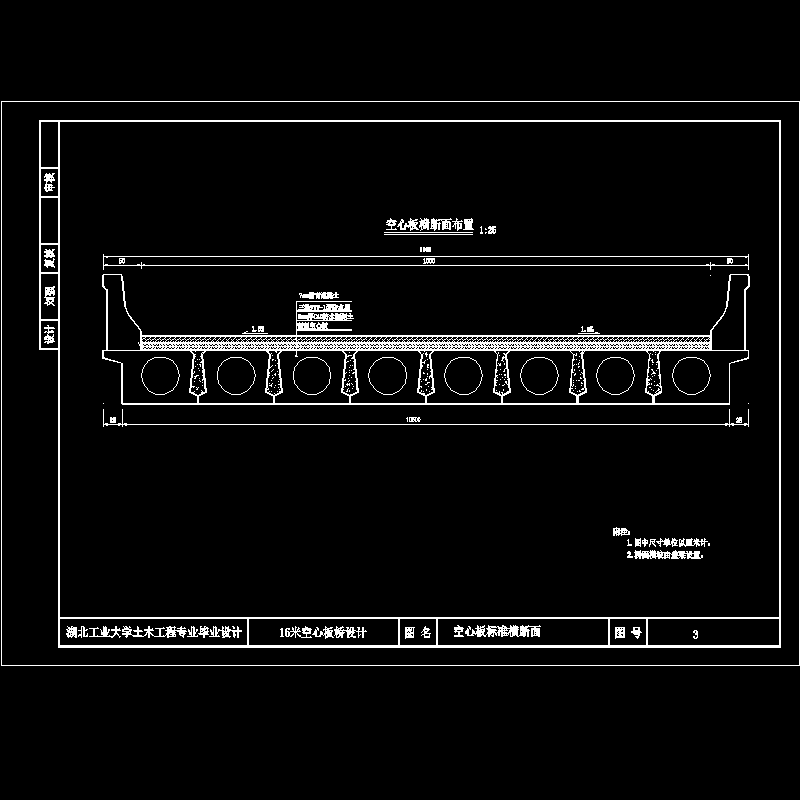

03空心板标准横断面.dwg

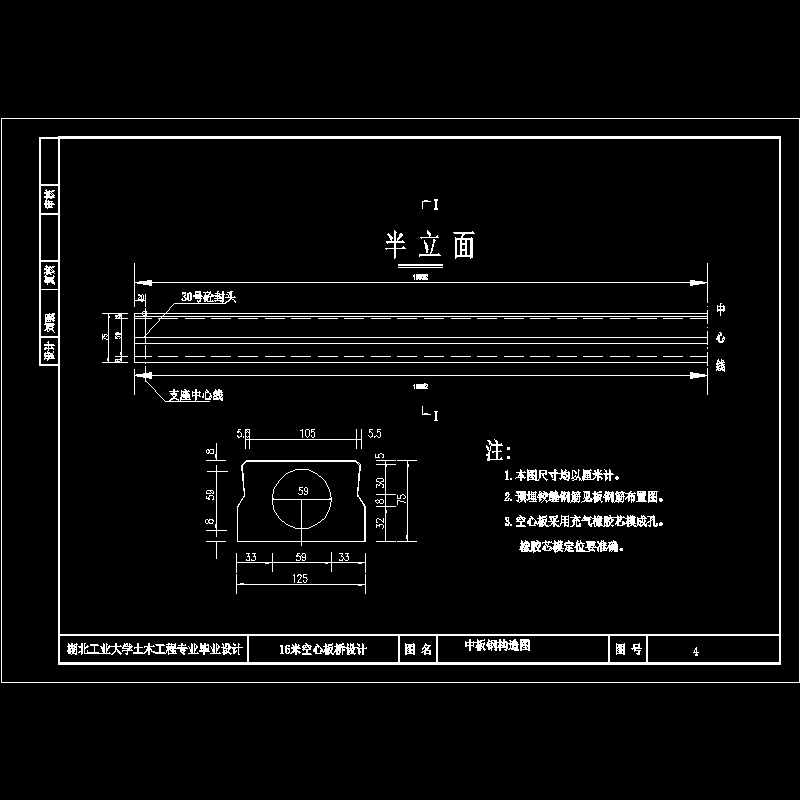

04中板构造图.dwg

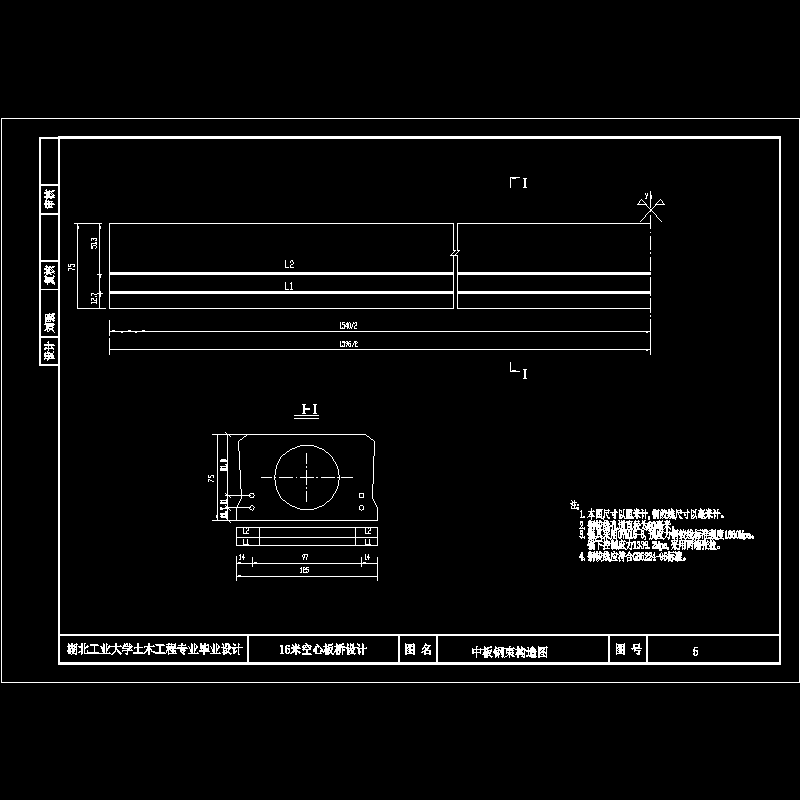

05钢束构造图.dwg

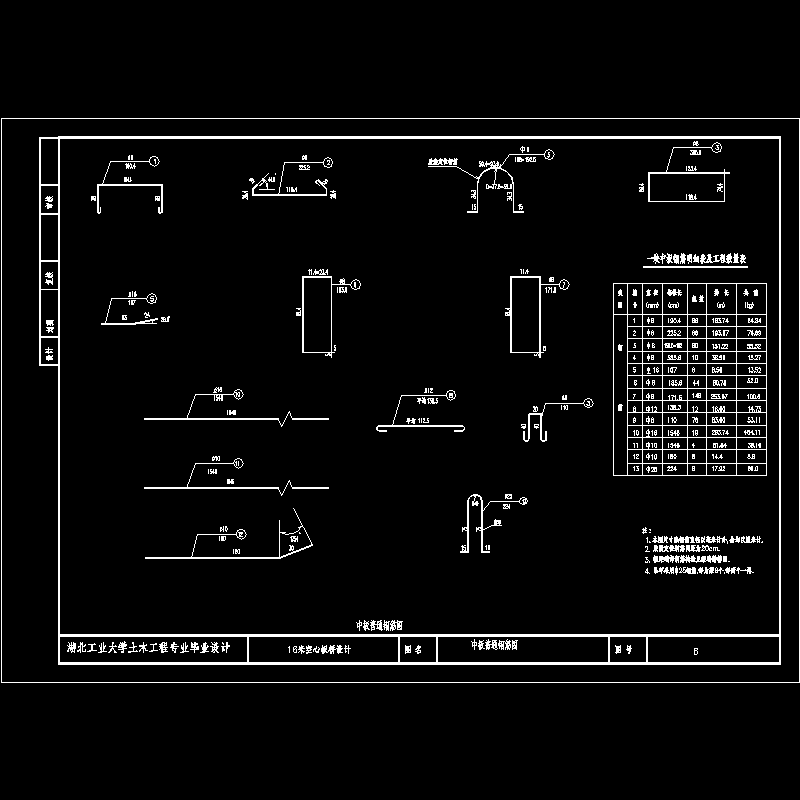

06中板普通钢筋图.dwg

09盖梁配筋图.dwg

10桩柱钢筋构造图.dwg

空心板支座安装图.dwg

目录.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
