高速公路路基仰斜式路堑挡土墙结构设计方案图纸CAD(沉降伸缩缝)(dwg)

[复制链接]

0

主题

0

帖子

869

积分

超级版主

Rank: 8Rank: 8

积分
869
发表于 2020-9-22 20:04:33 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附注:   1.图中尺寸除墙高以米计外,其余均以厘米计。   2.挡墙墙身及基础均采用C20片石混凝土浇筑,片石混凝土中片块石含量不大于墙体体积的20%。挡土墙应采用不易风化的坚硬岩石,所用片块石强度等级不低于MU40,厚度不小于15cm。   3.挡墙基础应埋置在冻结线以下不小于0.25m,挡墙端部嵌入路堑原地层的深度,土质地层不小于1.5m,风化岩层不小于1.0m,微风化岩层不小于0.5m。当挡墙基础设置在稳定坚硬的岩石斜坡地基上时,基础可做成台阶形,台阶的高宽比不宜大于2,台阶宽度不宜小于0.5m。   4.挡土墙沉降伸缩缝每10~15m设置一道,位于岩石地基上的整体式墙身的挡土墙,设缝间距可适当延长,但不应大于25m。沉降伸缩缝宽2~3cm,缝内用沥青麻絮或涂抹沥青的木板沿挡土墙内、外、顶三侧填塞,填塞深度不小于15cm。   5.泄水孔间距2m,上下左右交错呈梅花形布置,孔内预埋φ10cmPVC排水管,PVC管应超出构造物背面10~20cm,其端部50cm长应设φ1cm 圆孔并用双层透水土工布包裹。最下一排泄水孔应高出地面0.3m,或高出沟底0.6m,墙背设置30cm厚碎砾石反滤层,管出水口必须低于进水口且按4%的坡度设置。   6.挡墙基底容许承载力见表,如现场开挖基底承载力达不到设计要求请及时反馈设计部门,容许承载力小于250Kpa时,地基承载力应按250Kpa计。   7.挡土墙混凝土强度达到设计强度的70%以上时,方可分层填筑夯实,确保墙身稳定。挡土墙基坑回填须分层填筑并夯实,压实度应不小于92%。   8.为防止挡墙开挖导致上边坡发生坍塌破坏,墙背后根据地质情况预留50cm(或100cm)平台。   ……   图纸内含:   仰斜式路堑墙结构设计图   断面尺寸表   ……   共1张

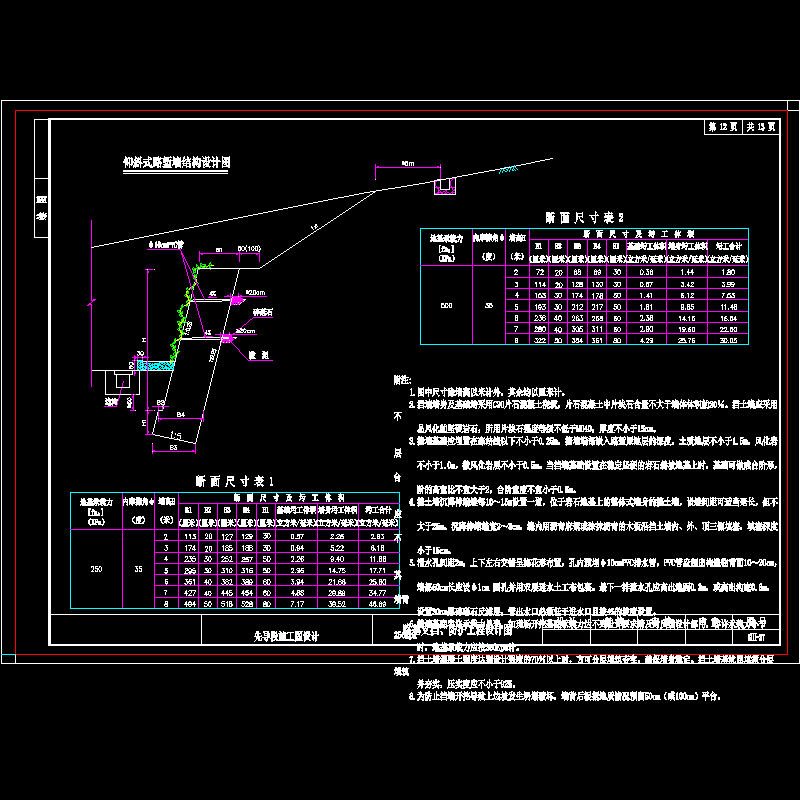

仰斜式挡土墙图纸 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-9-22 20:04:33上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在结构设计专区发帖交流相关知识。

附件2099v11ecwdsc212wc0cdsw.rar

77.48 KB

下载  售价: 100 积分    赚积分
