北方6层办公楼给排水消防CAD图纸

附件详情

给 排 水 设 计 说 明
1、该项目生活给水设计秒流量为q=3.80l/s,自动喷洒给水q=28L/s,消防室内、室外设计秒流量均为q=20l/s。2、生活给水管采用优质无毒PPR冷热水管(公称压力≥1.0MPa),每十米直线管道设一伸缩装置。明设生活排水管采用UPVC塑料管,雨水管采用柔性连接球墨铸铁排水管材;地下生活排水管采用硬聚氯乙烯排水塑料管,埋地雨水管采用排水铸铁管,水泥沙浆封口;消防、自动喷洒给水管采用内外壁热浸镀锌钢管。
3、卫生器具均采用节水型,卫生器具支管均设存水弯。排水立管检查口中心距地面为1m。阀门当DN≤50采用铜质截止阀,DN>50采用铸铁闸阀。卫生器具图集号: 洗手盆99S304-58 大便器99S304-86 污水池99S304-17 小便器99S304-103 淋浴器99S304-128 消火栓99S202-4丁型。
5、室内消火栓设计水龙带长25m,栓口直径为65mm,枪口直径为19mm,栓口距地1.1m。
SDE设计说明
设计内容
对某创新中心综合办公楼A栋 各保护区进行气体自动灭火系统工程设计.
设计依据《SDE气体灭火系统设计、施工、验收规范》 DB32/399-2000
火灾自动报警系统 设计规范》GB50116-98
灭火方式该资料采用全淹没灭火系统的灭火方式,即在规定时间内,向防护区喷射一定浓度的 灭火剂,并使其均匀地充满整个保护区,此时能将在其区域里任一部位发生的火灾扑灭。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

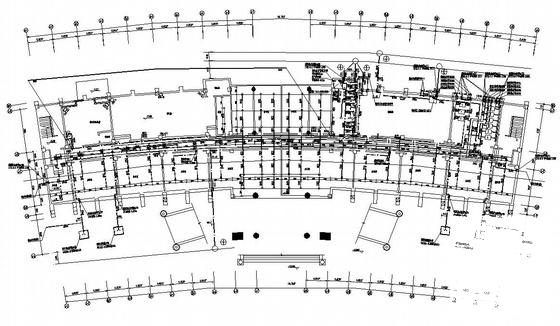

  • 办公楼给排水图纸 - 1
    办公楼给排水图纸 - 1

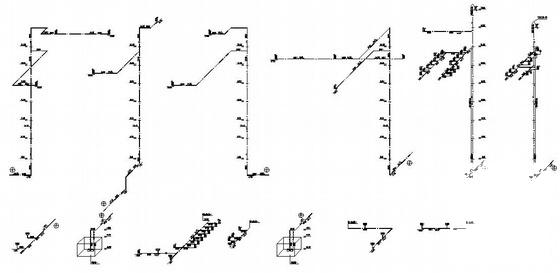

  • 办公楼给排水图纸 - 2
    办公楼给排水图纸 - 2

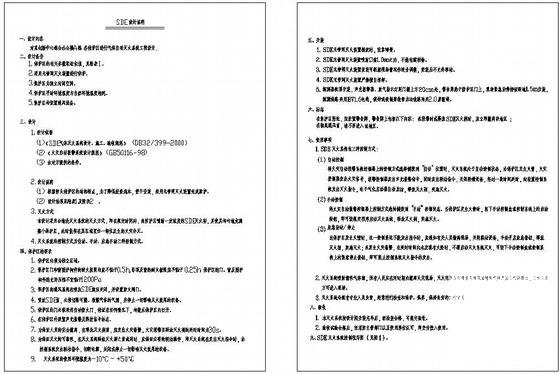

  • 办公楼给排水图纸 - 3
    办公楼给排水图纸 - 3

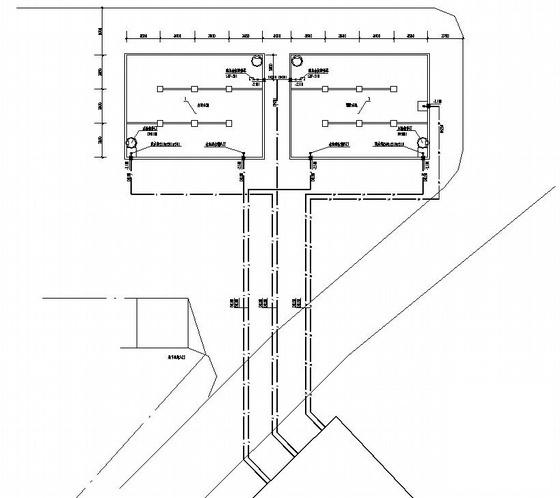

  • 办公楼给排水图纸 - 4
    办公楼给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
