一份5层办公楼给排水消防CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 项目所在地：湖南

附件详情

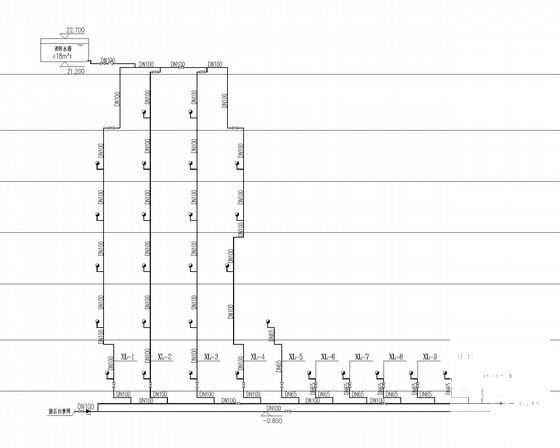

• 消火栓给水系统图
• 给排水系统图
• 设计说明、图例
• 架空层平面图
• 平面图
• 厨、卫大样图
• 消防水箱大样图

附件详情

该项目为多层综合楼，六层，建筑高度为20.550米，总建筑面积为3655.36平方米。建筑体积约为14200立方米，建筑耐火等级为二级。
设计范围：室内给水、排水、消防、雨水及建筑灭火
器配置等。
，共7张。

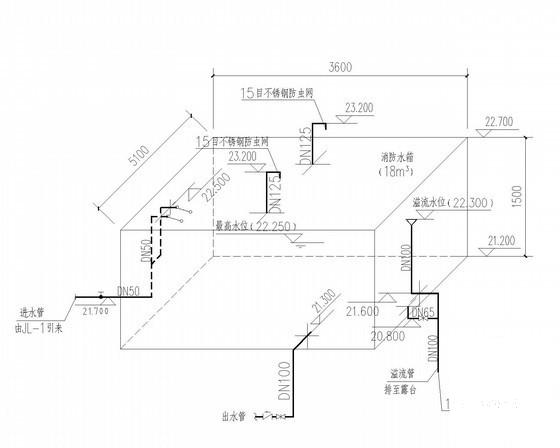

水箱大样图

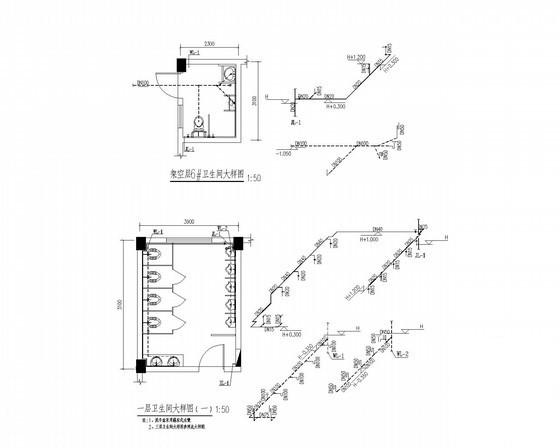

卫生间大样图

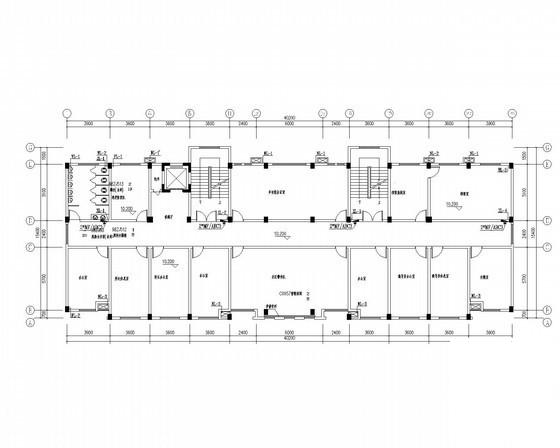

消防系统 平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
