3层2栋框架结构商业民宿结构施工CAD图纸2019

搜索更多资源
  • 建筑类别：住宅,商业
  • 建筑高度类型：多层建筑
  • 建筑地上层数：2、3层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：独立基础,桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
  • 风压：0.30kN/平方米
  • 参考图纸：31张
  • 设计年代：近代
该附件是 2栋框架结构商业民宿 结构施工图 ，出图时间是4月。
建筑概述：该资料2栋商业民宿，主体结构屋面总高度最高是12.6米。建筑物的耐火等级是二级，结构抗震等级为框架4级。
附件内含：结构设计总说明、危大工程清单、基础平面结构布置图、人工挖孔灌注桩（墩）设计说明与大样、墙柱平面定位图及柱详图、结构平面布置图、各层梁配筋图、楼梯结构大样、板平面配筋图等，cad格式，共计图纸31张。

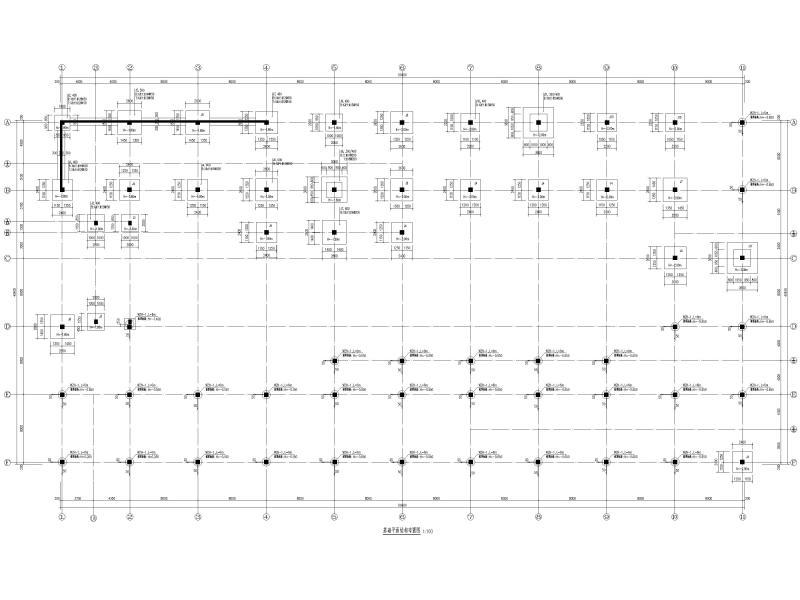

基础平面结构布置图

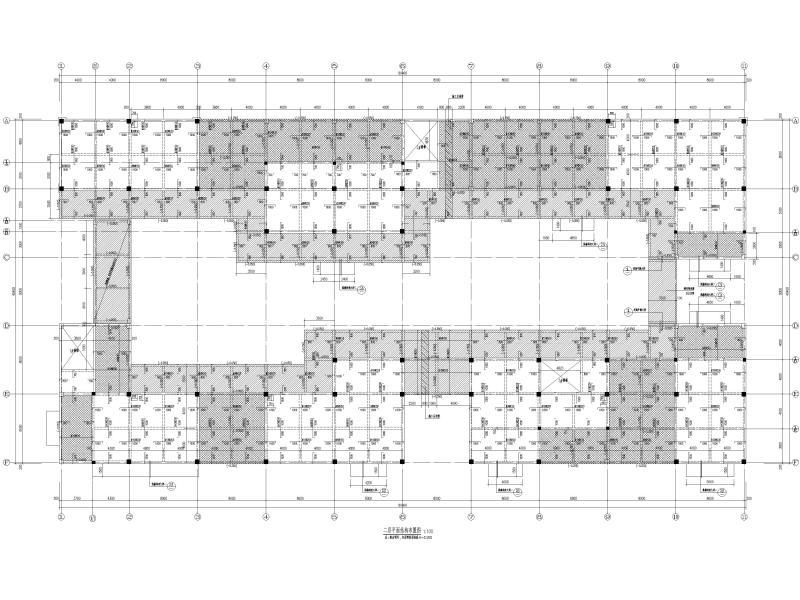

结构平面布置图

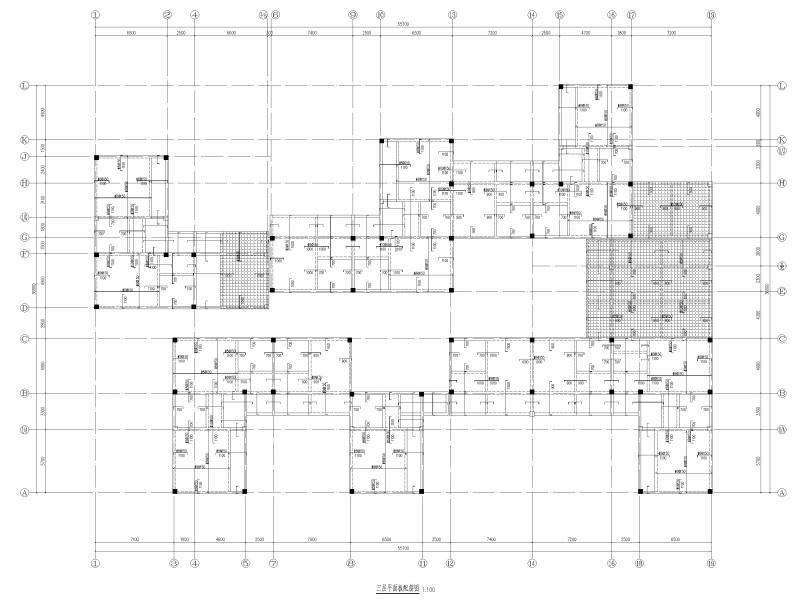

板平面配筋图

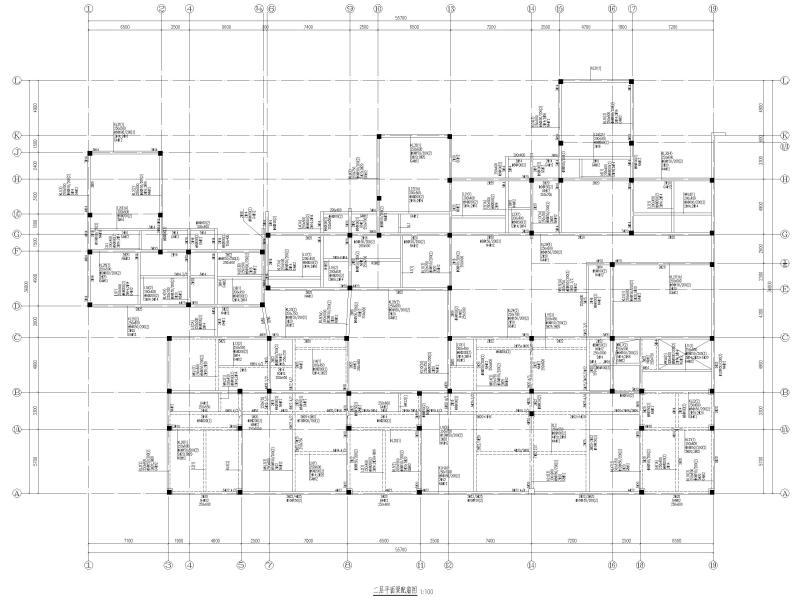

梁平面配筋图

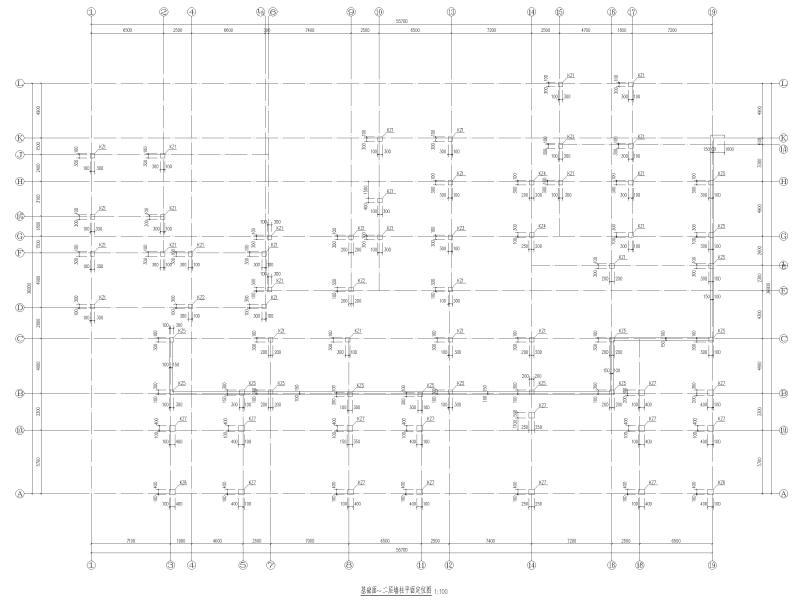

墙柱平面定位图
楼梯结构平面图
挡土墙结构大样
连廊牛腿大样

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 框架结构施工图纸 - 1
    框架结构施工图纸 - 1
  • 框架结构施工图纸 - 2
    框架结构施工图纸 - 2
  • 框架结构施工图纸 - 3
    框架结构施工图纸 - 3
  • 框架结构施工图纸 - 4
    框架结构施工图纸 - 4
  • 框架结构施工图纸 - 5
    框架结构施工图纸 - 5
  • 框架结构施工图纸 - 6
    框架结构施工图纸 - 6
  • 框架结构施工图纸 - 7
    框架结构施工图纸 - 7
  • 框架结构施工图纸 - 8
    框架结构施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
