25层办公楼电气照明毕业设计方案（CAD施工图纸）

该附件为二十五层办公楼电气照明 毕业设计 （含图纸）

摘 要

随着科技进步，现代建筑中电气系统在整个建筑物中的重要性越来越明显。办公楼的电气设计除了要满足正常工作需要外，还要本着安全节能的原则为相关人员提供一个安全、方便和舒适的工作环境。本文将围绕“人性化、节能化”的理念，对某商业集团办公楼电气设计进行探讨。

该商业集团办公楼是以办公为主，兼有餐饮、会议、机房、地下车库为一体的综合性建筑，该建筑地下2层，地上25层。总高度为82米，总建筑面积3万平方米，属于一类高层建筑。设计部分包括照明系统，防雷接地系统，电视监控系统，有线电视系统，消防报警及联动系统等方面。

关键词：照明；防雷接地；电视监控；有线电视；消防报警及联动

1前 言

该资料的题目是某商业集团办公楼照明及电视监控系统设计。通过具体的实例工程设计，初步掌握高层建筑照明系统，防雷接地系统，电视监控系统，有线电视系统，消防报警及联动系统等系统设计的基本方法，更好的将理论和实践相结合。同时在设计的过程中，通过指导老师的讲解，同学之间的讨论，还有自己独立查阅有关文献等方式，系统的学习了建筑电气设计的一般方法和步骤，提高了自己独立完成工程设计的实际操作和研究能力。通过比较详细地学习有关规范，将大学所学的课程及知识应用到自己的专业中去,也为将来的工作打下良好的基础。

该项目为总高度82米，总建筑面积3万平方米的民用普通高层建筑，为一类高层建筑。该商业集团办公楼是以办公为主，兼有餐饮、会议、机房、地下车库为一体的综合性建筑，该建筑地下2层，地上25层。在该资料中，要求完成对该商业集团办公楼强、弱电系统设计，主要包括照明系统，防雷接地系统，电视监控系统，有线电视系统，消防报警及联动系统等设计。论文针对高层民用建筑电气的设计和使用需要，在重点表述强、弱电系统设计与计算的同时，侧重于电气基本理论和基本知识。设计中，总体按照民用建筑设计规范来建立设计的整体思路，并完成强、弱电系统的负荷计算、设备选型、系统构成、照度计算以及施工图的绘制，包括系统图和平面图等。

本 毕业设计 说明书共分为七章。其中第1章是前言；第2章介绍照明和插座系统设计；第3章为防雷接地系统设计；第4章为电视监控系统设计；第5章为有线电视系统的设计；第6章消防报警及联动系统的设计；第7章为结论。

该项目为某商业集团办公楼电气设计,总建筑面积三万平方米,地下2层,地上25层,建筑高度82米。该项目为一类

二、设计范围:

1、照明及防雷接地系统

2、电视监控及电缆电视系统

3、消防报警及联动系统

二十三层电视监控及电缆电视平面图

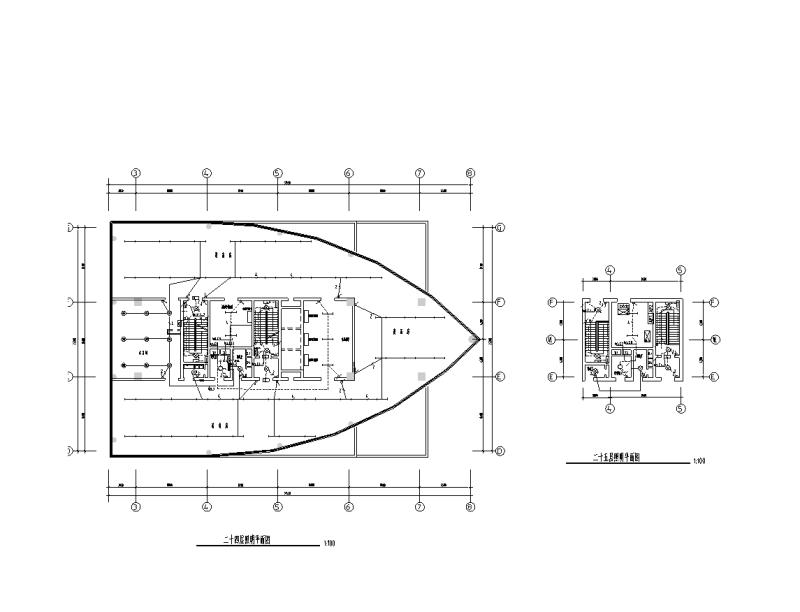

二十四层照明平面图

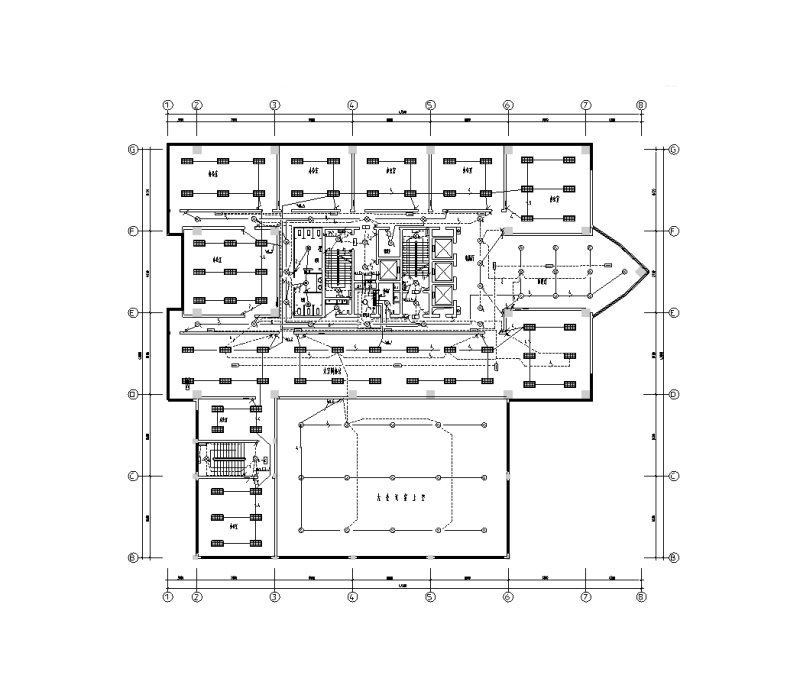

六层照明平面图

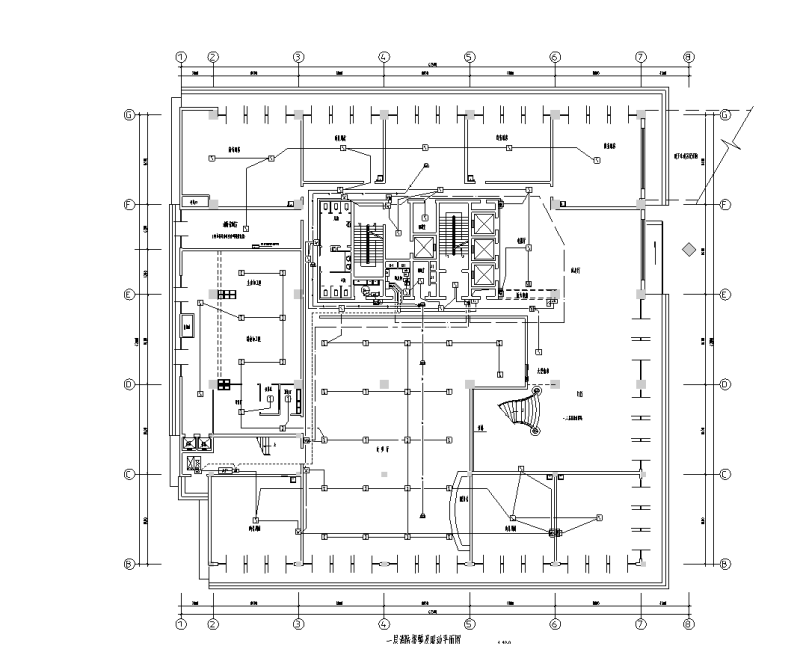

一层消防报警及联动平面图

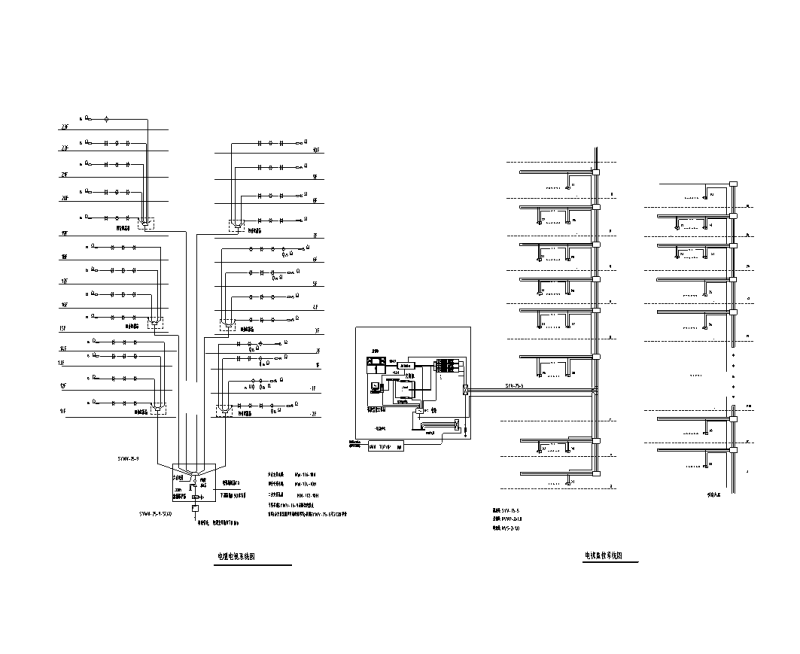

电缆系统图

楼层配电箱系统图1

配电干线系统图

应急照明系统图
