物流中心室外电气施工CAD图纸（强弱电）

该附件为上海某物流中心室外 电气施工图 。

概况：

该项目为上海某仓储服务有限公司物流中心-室外电气设计。

室外直埋、穿管电缆一般埋深≥0.8m，过道路处穿钢管100或50保护，钢管预埋。钢管两端打成喇叭口，并打磨光滑，且管口伸出路边两侧各1.0m。

室外道路照明采用手动/光自动控制方式控制路灯的开、断，此装置设于辅助设备用房变电站值班室内。

设计范围：

电子围栏周界防范报警系统；监控系统（CCTV）；

道路照明系统；直埋电缆示意；

室外强电布置；室外弱电布置。

部分图纸摘录：

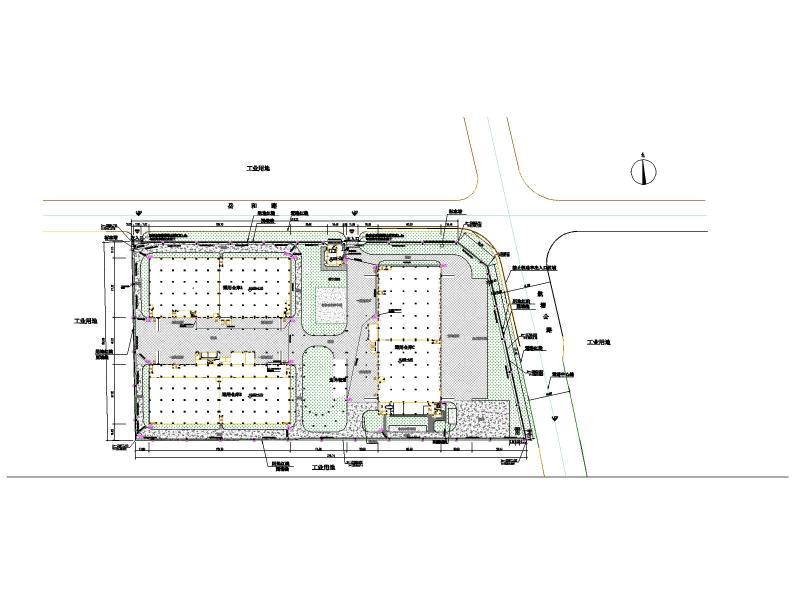

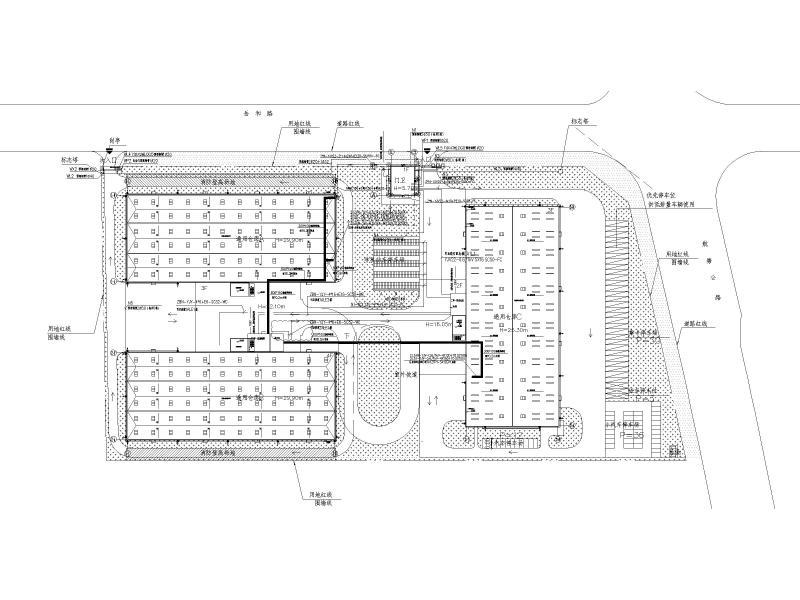

室外强电总平图

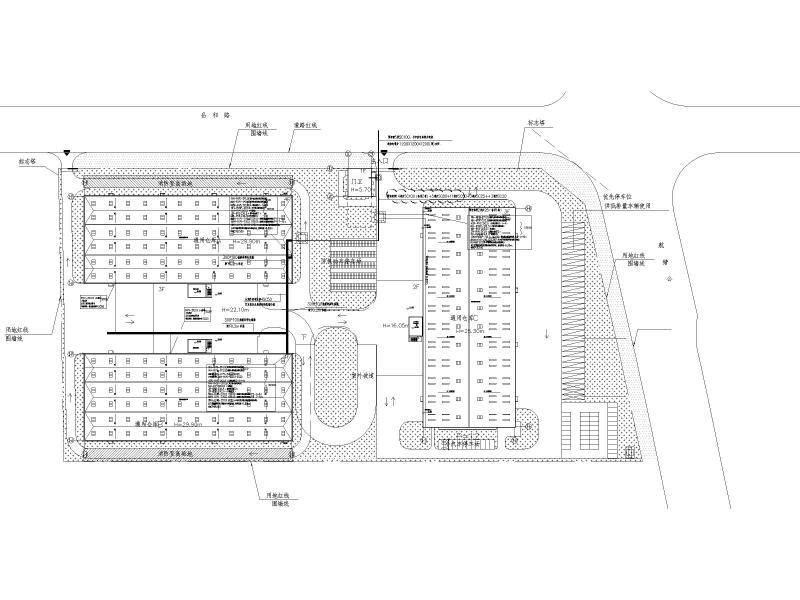

室外弱电总平面图

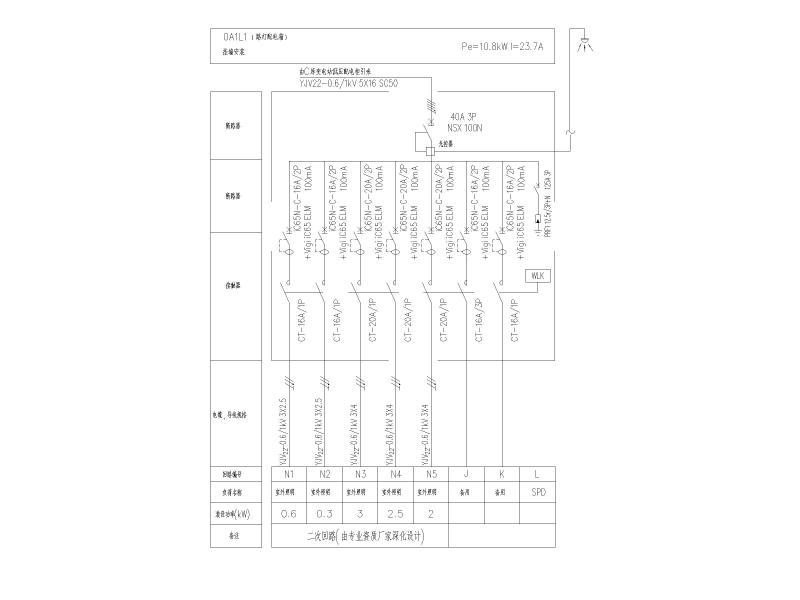

道路照明系统图

综合安防系统图

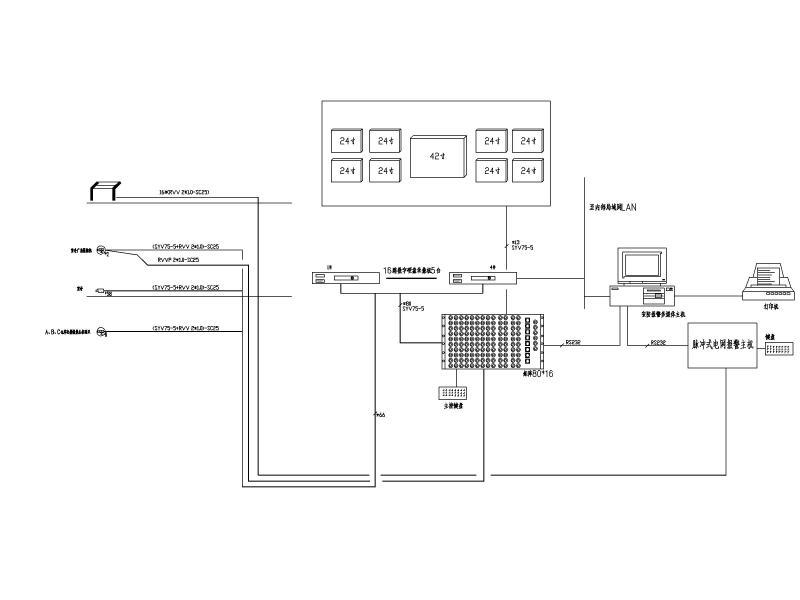

技防监控系统示意图

直埋电缆示意图
