国内9层技术研发中心强弱电系统电气CAD施工图纸

[复制链接]

0

主题

0

帖子

1050

积分

超级版主

Rank: 8Rank: 8

积分
1050
发表于 2020-2-18 11:45:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公,科研
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:53938.42平方米
  • 建筑地上层数:9层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:48张
  • 设计年代:近代
  • 地下室用途:设备用房,其它
  • 节点大样:其它
  • 负荷等级:二级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:北京
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,建筑设备监控系统,其它

附件详情

  • 1、电气设计说明
  • 2、高压配电系统图
  • 3、低压配电系统图
  • 4、低压配电干线系统图
  • 5、配电箱、柜系统图
  • 6、消防报警及火灾联动系统图
  • 7、变电所设备布置详图
  • 8、电视监控系统图
  • 9、电力干线及 弱电平面图
  • 10、屋顶 防雷平面图
  • 11、照明平面图
  • 12、消防平面图

附件详情

该附件是[北京]技术研发中心强弱电系统电气施工图纸,总共48张。
工程性质为丙类厂房。地下二层主要为库房,水泵房,冷冻站房及电气站房等;地下一层主要为电气站房等;地上最高为9层,主要为研发及数据中心;主要为计算机性质负荷;主体高度最高为44.5米.其建筑设计结构形式为现浇钢筋混凝土结构;钢筋混凝土楼板.
建筑总面积:53938.42平米,其中:1幢总建筑设计面积:38109.16m,地下:9330.09m,地上:28779.07m。2幢总建筑设计面积:15829.26m,地下:3536.96m,地上:12292.30m。
设计内容包含:供配电系统、电力系统、照明系统、防雷接地系统、有限电视系统、电话系统、保安监控系统及电气消防系统等。

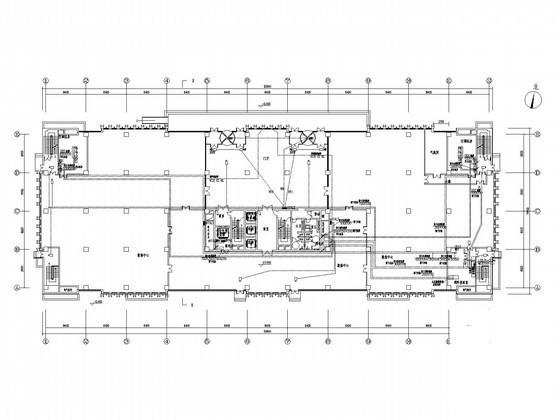

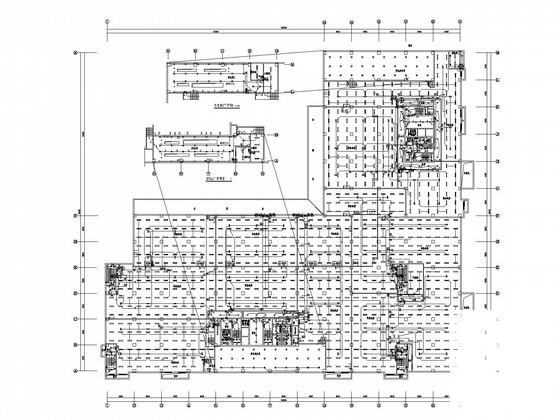

电力干线及弱电平面图

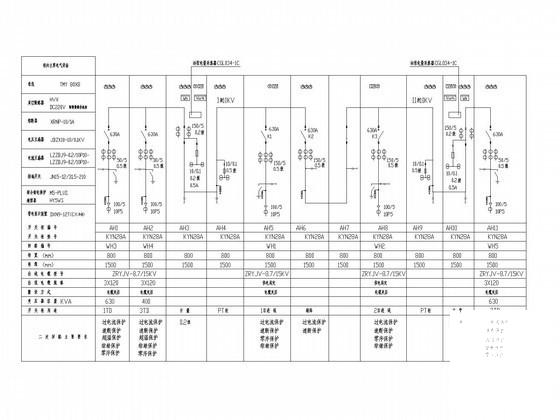

高压配电系统图

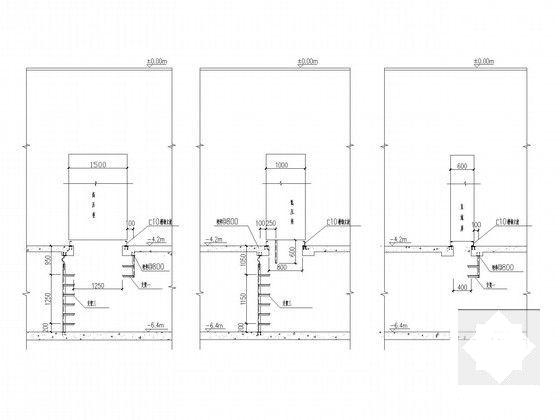

变电所设备布置详图

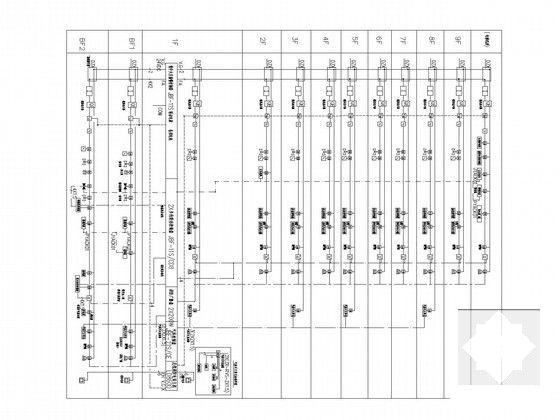

防报警及火灾联动系统图

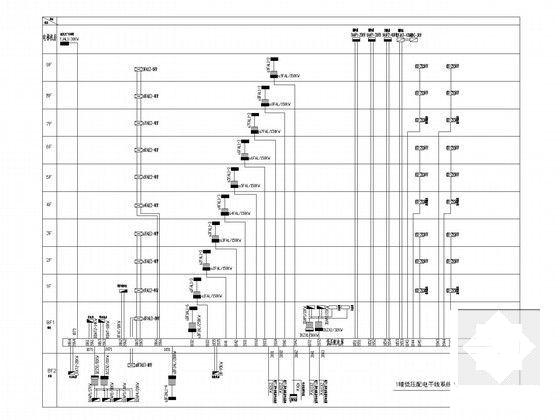

低压配电干线系统图

低压配电系统图

强弱电施工技术 - 1
第 1 张图
强弱电施工技术 - 2
第 2 张图
强弱电施工技术 - 3
第 3 张图
强弱电施工技术 - 4
第 4 张图
强弱电施工技术 - 5
第 5 张图
强弱电施工技术 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 11:45:18上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edecef2cecdddeee1c0.rar

4.3 MB

下载  售价: 100 积分    赚积分
