大厦新增钢结构平台(详施工图纸)_CAD

  • 建筑类别:工业建筑,其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 参考图纸:37张
  • 设计年代:近代

附件详情

这份参考资料包括: 结构设计说明 、4.500米标高楼板开洞平面图、楼板已开洞平新增梁面图、新增钢平台外围护龙骨立柱结构平面图、新增钢平台外围护龙骨结构平面图、7.60米标高龙骨平面布置图、新增平台轻钢维护平面图、原二层新增防火墙平面布置图、各截面剖面详图、新增平台轻钢维护平面图、新增钢平台休息平台结构平面布置图、新增钢平台柱平面布置图、新增钢平台4.150m结构平面布置图、新增钢平台4.150m楼面板平面图、钢平台±0.000m柱脚 平面布置图 、新增钢平台平面图、钢平台平面图、钢平台 楼梯详图 节点详图 以及新增部分的建筑图部分。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

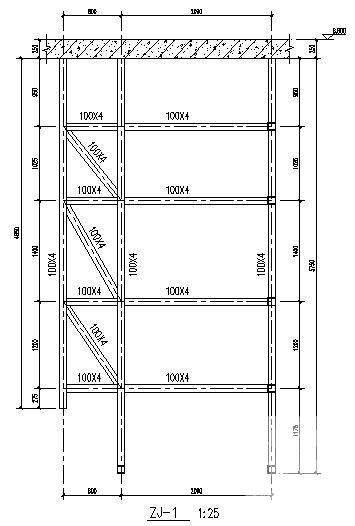

  • 钢结构平台施工图 - 1
    钢结构平台施工图 - 1

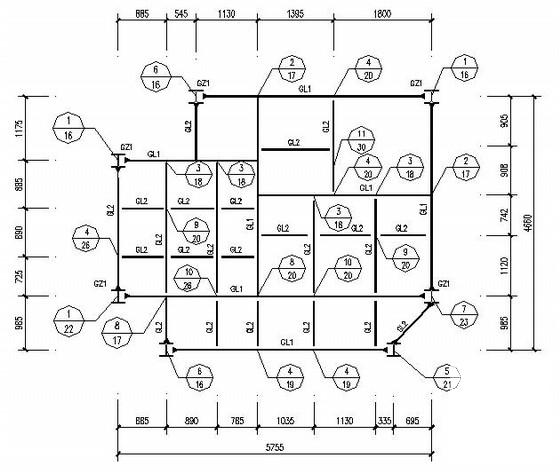

  • 钢结构平台施工图 - 2
    钢结构平台施工图 - 2

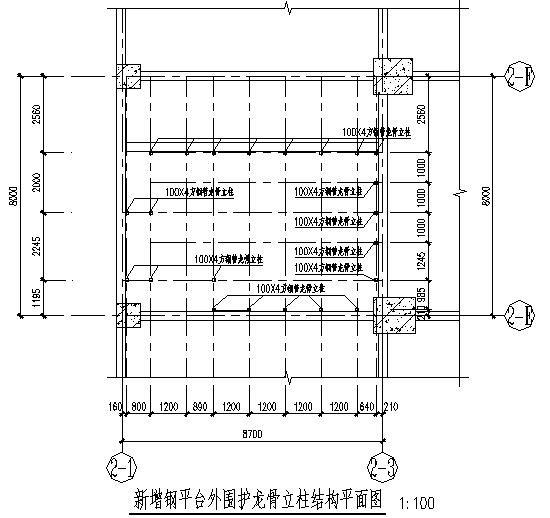

  • 钢结构平台施工图 - 3
    钢结构平台施工图 - 3

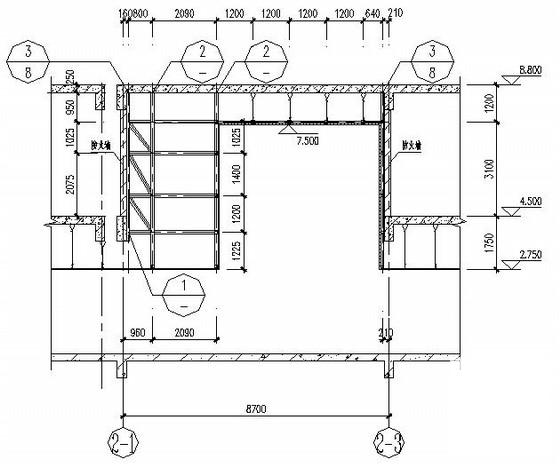

  • 钢结构平台施工图 - 4
    钢结构平台施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
