180平商铺改造新增钢结构夹层施工CAD图纸
- 建筑类别：商业
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 结构安全等级：二级
- 参考图纸：19张
附件详情

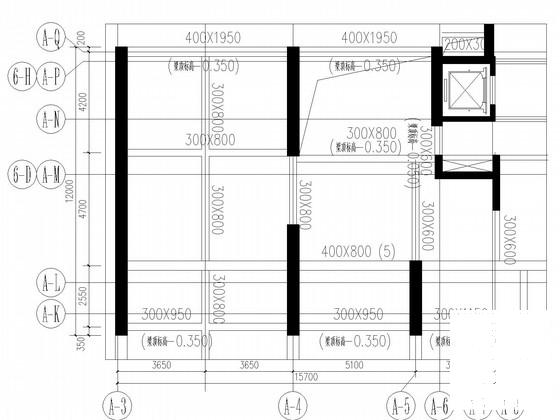

铺位结构平面、柱截面表、铺位夹层钢梁平面、梁型表、夹层混凝土板配筋平面、夹层1-1、2-2 剖面、钢柱与基础节点大样、钢梁与混凝土墙节点、盖板与墙节点大样、铺位钢梯平面、
节点详图
共19张图纸。

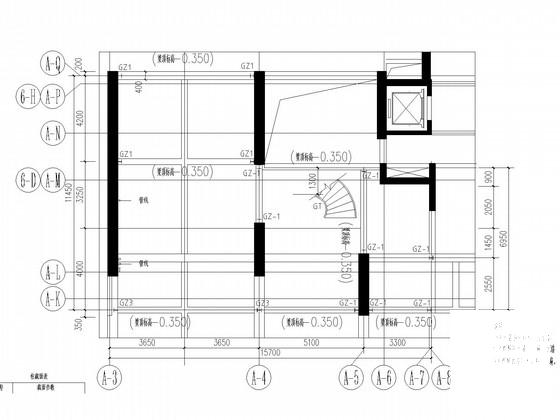

铺位夹层柱平面

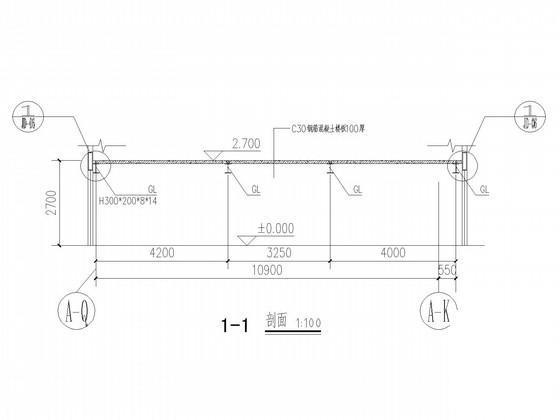

剖面

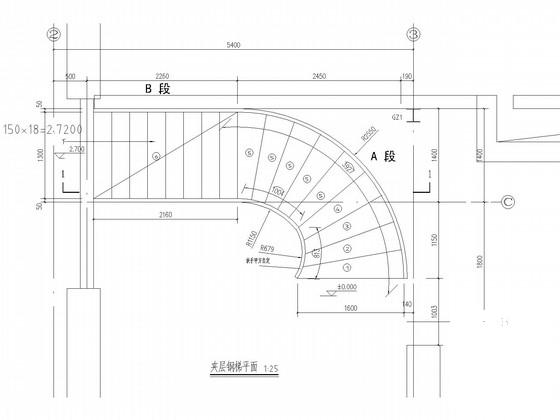

钢梯节点
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
钢结构夹层施工 - 1 -
钢结构夹层施工 - 2 -
钢结构夹层施工 - 3 -
钢结构夹层施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.28 MB
- 收藏次数：0
-
文件名称：
附件-995877777590578577559.zip
钢结构夹层施工下载
