机场中心变电站改造CAD施工图纸（增配电柜）

该附件为贵州安顺机场中心变电站改造工程。

概况：

该项目为贵州安顺机场中心变电站改造工程，本次改造仅增加高低压配电柜为新增负荷配电，其余系统不做改造。在航站区内原有一座中心变电站，变电站采用户内式。

设计范围：

1. 该资料为变配电改造设计。

2．与其它专业设计的分工：自带控制单元的设备（例如：潜水泵等），该资料预留电源至设备自带控制箱。

部分图纸摘录：

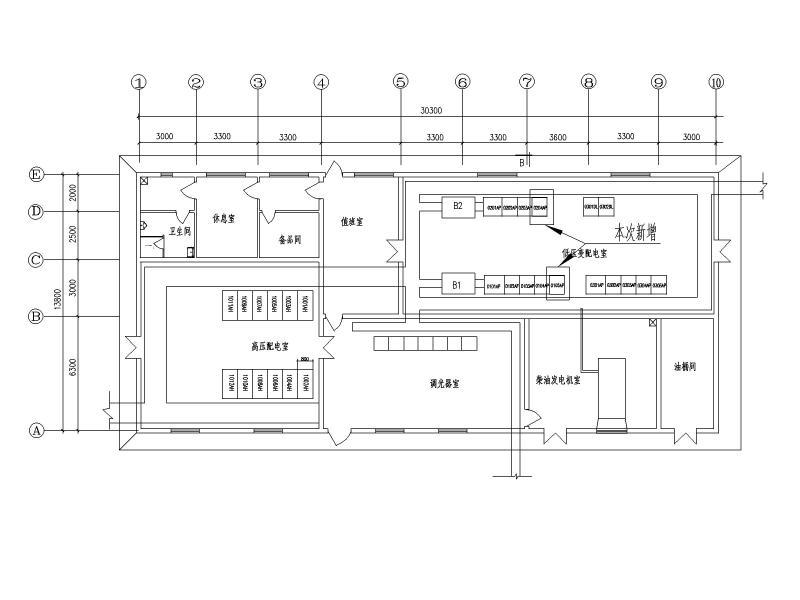

电力平面布置图

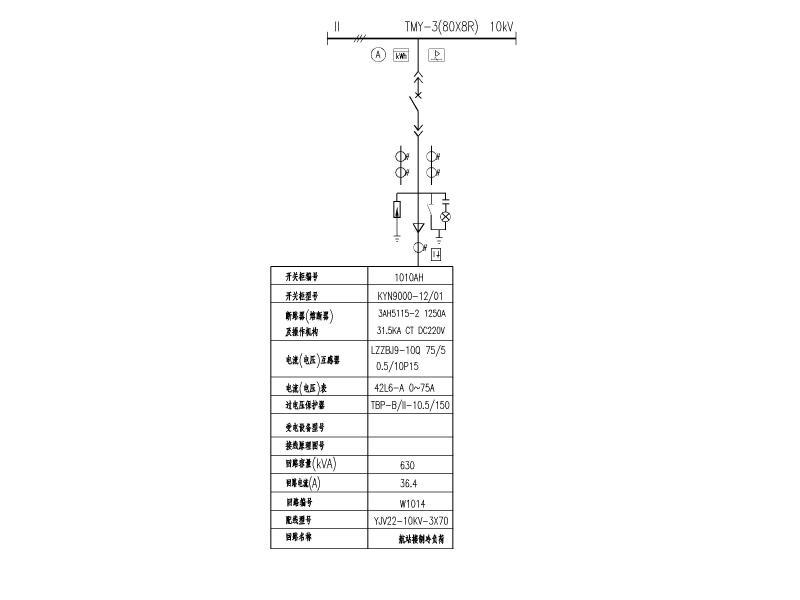

供电系统图

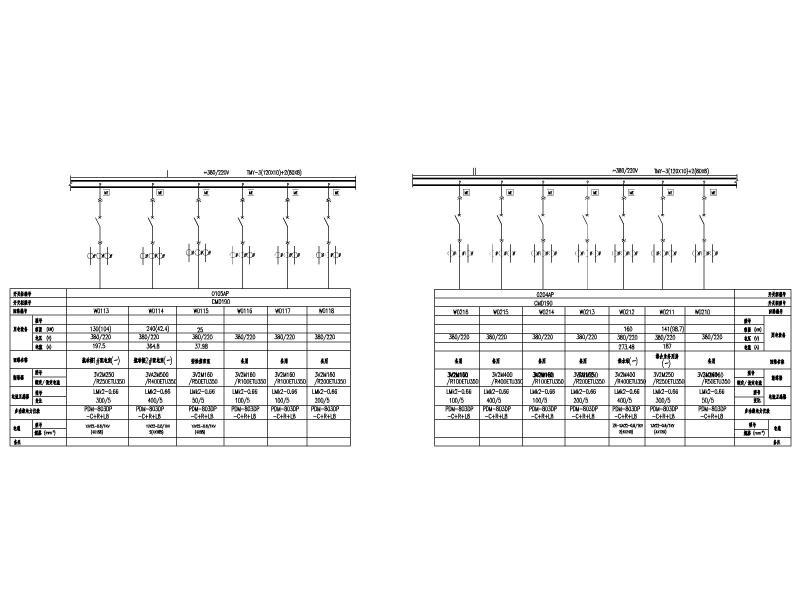

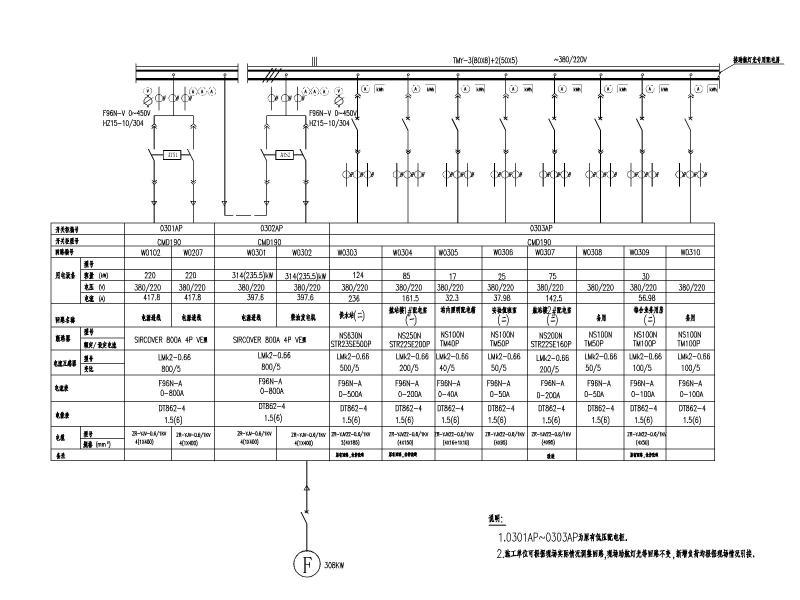

供电系统图

接线示意

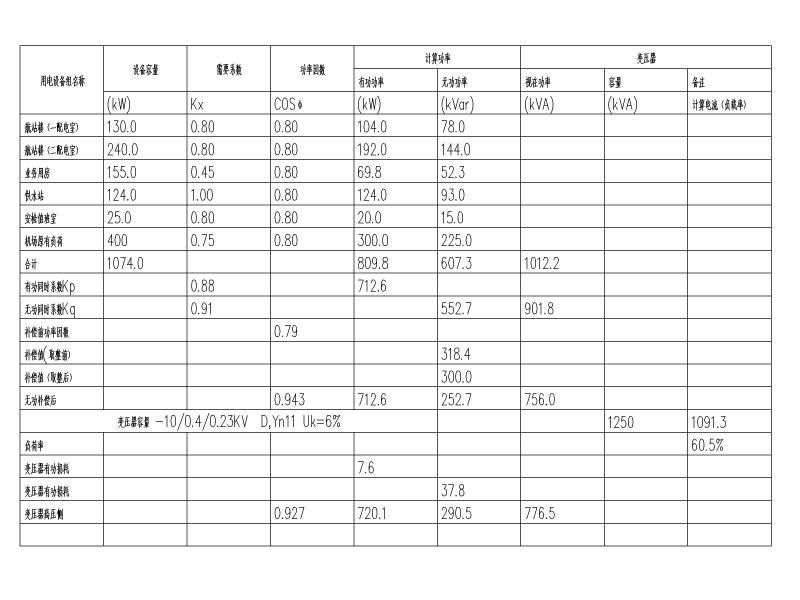

负荷计算表

柴油发电机选择
