办公中心大楼环境改造设计施工CAD图纸

  • 知名地产类型:机关办公
  • 图纸设计深度 :施工图
  • 项目所在地:重庆
  • 图纸设计风格:现代风格
  • 图纸设计格式:CAD2000
  • 参考图纸:22张
  • 设计年代:近代
  • 景观设施:平台栈道汀步,景观照明,铺装设计

附件详情

办公中心大楼环境改造设计施工图 目录:封面、扉页、资料目录表、装饰设计说明、景观布置图、放大图、门卫亭详图、围墙详图、剖面图、给排水设计说明、主要材料图、雨水口工艺图、室外排水 平面布置图 电气设计 说明,共22张图纸。

景观设计剖面图

围墙详图

门卫亭详图

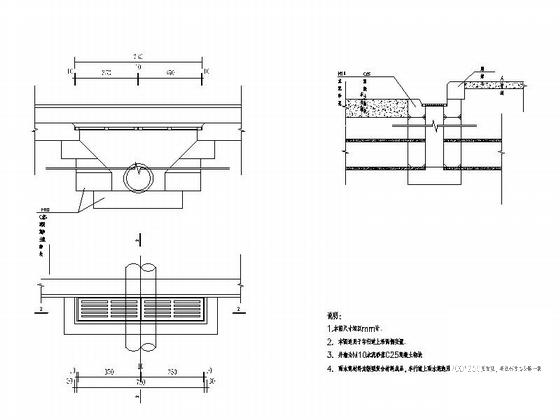

工艺详图

植物设计 放大图

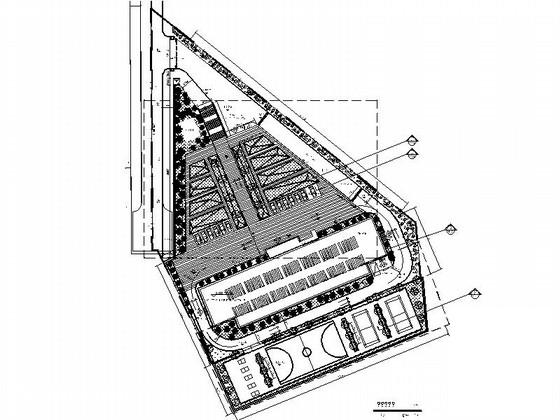

总缩略图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 办公楼改造设计图 - 1
    办公楼改造设计图 - 1
  • 办公楼改造设计图 - 2
    办公楼改造设计图 - 2
  • 办公楼改造设计图 - 3
    办公楼改造设计图 - 3
  • 办公楼改造设计图 - 4
    办公楼改造设计图 - 4
  • 办公楼改造设计图 - 5
    办公楼改造设计图 - 5
  • 办公楼改造设计图 - 6
    办公楼改造设计图 - 6
  • 办公楼改造设计图 - 7
    办公楼改造设计图 - 7
以上是部分截图,请下载附件后查看完整高清内容
