数据中心给排水施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3716平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:气体灭火系统,灭火器配置系统
  • 供水方式:市政供水
  • 项目所在地:贵州
  • 设计详细说明:有
项目概要:
该项目位于贵州凯里,为凯里数据中心项目。该项目共两栋数据机房楼,建筑面积3716平方米,地上一层。每座机房设置4个数据中心模块,并配套设置4个低压配电模块和精密空调模块。为丙类厂房。

设计范围:
1.该项目为贵州凯里数据中心数据机房项目。
2.本建筑地上一层,带地下夹层。本建筑总建筑面积3716平方米,建筑高度 8.0米,为丙类厂房
该资料范围包括本建筑内的给水排水系统、室内消火栓系统及气体灭火系统。

管道系统:
该项目设有生活给水系统、生活排水系统、消火栓给水系统、气体灭火系统

部分图纸展示:
一层给排水及消防平面图

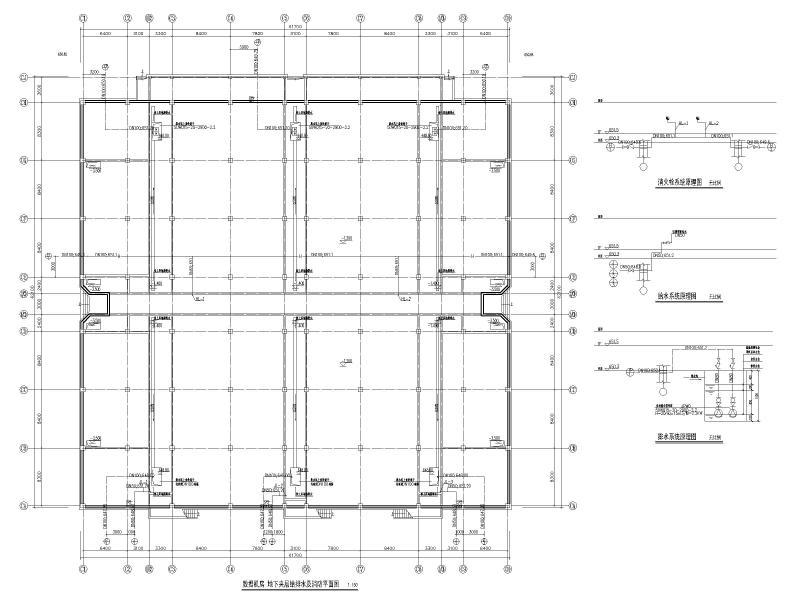

地下夹层给排水及消防平面图

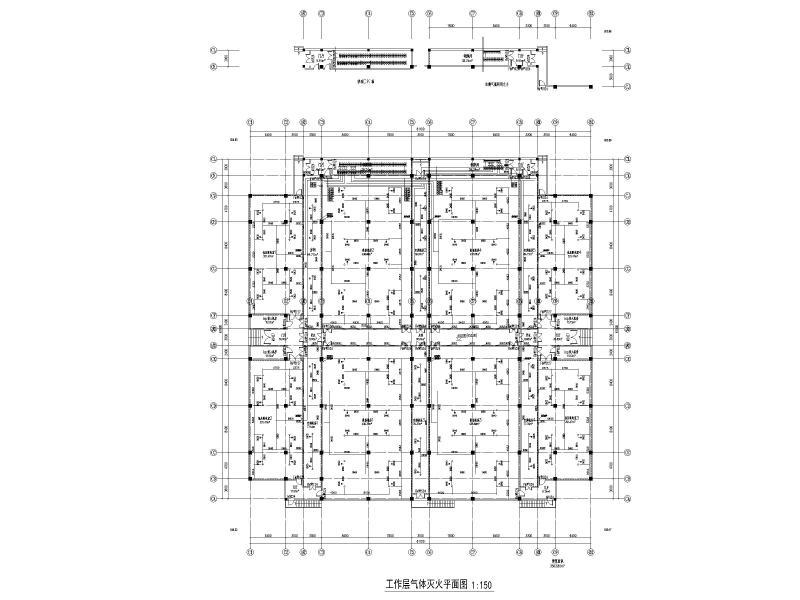

工作层气体灭火平面图

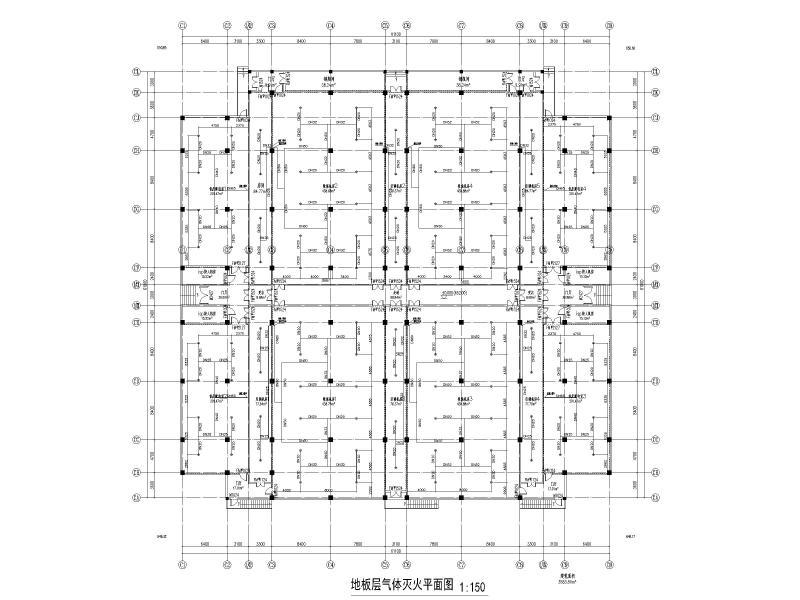

地板层气体灭火平面图

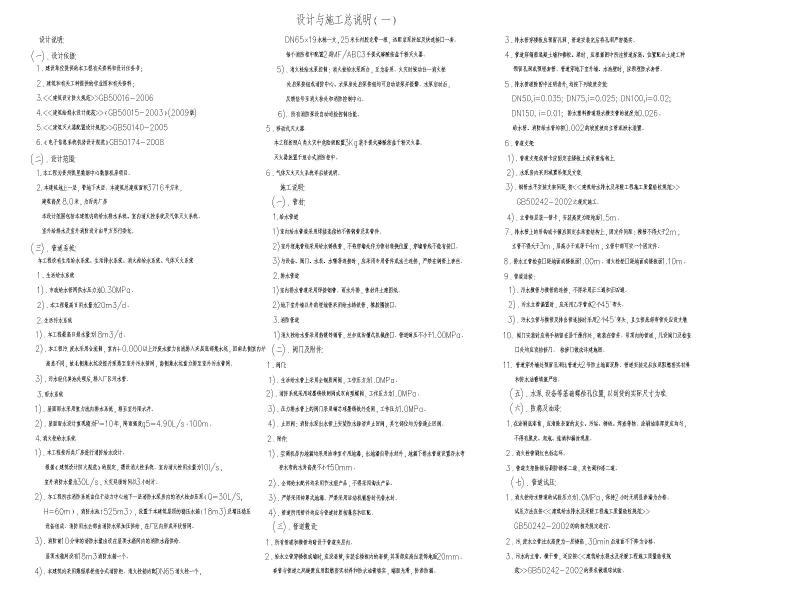

设计与施工总说明(一)
气体灭火系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 给排水施工图纸 - 1
    给排水施工图纸 - 1
  • 给排水施工图纸 - 2
    给排水施工图纸 - 2
  • 给排水施工图纸 - 3
    给排水施工图纸 - 3
  • 给排水施工图纸 - 4
    给排水施工图纸 - 4
  • 给排水施工图纸 - 5
    给排水施工图纸 - 5
  • 给排水施工图纸 - 6
    给排水施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
