3层数据中心机房楼自控专项CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:14946.34平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 项目所在地:重庆
  • 强电设计:电气控制
  • 弱电设计:建筑设备监控系统,机房工程,其它

概述:
该项目为重庆某数据中心项目续建工程项目工程。
该项目共建设两栋数据机房楼和两栋动力楼。本子项为机房楼项目。
机房楼共设地上三层,一层层高为6.9米,二、三层层高为6.0米,屋顶房间层高3.4米,建筑物总高度为22.3米。建筑设计面积:14946.34平方米。 建筑耐火等级:一级;建筑分类:公建;机房楼为框架结构。机房区域共设置10个数据中心模块,并配套设置10个低压配电模块和精密空调模块。数据机房楼还包括高低压配电室、办公区、值班室、KVM室等公共支持区域。

设计范围:
建筑设备管理系统(BA)、机房环境监控系统(EMS)
建筑设备管理系统(BA)包含以下内容:制冷系统、末端空调系统、防排烟及通风系统、柴油系统及水专业要求的液位控制等。
机房环境监控系统(EMS)包含以下内容:本系统设计对机房的防雷系统、精密空调系统、环境温湿度、漏水、电池间氢气监检测等进行集中监测和管理,并可接入电力监控系统、建筑设备监控系统、火灾自动报警系统中的设备故障及报警信息。

部分图纸摘录:

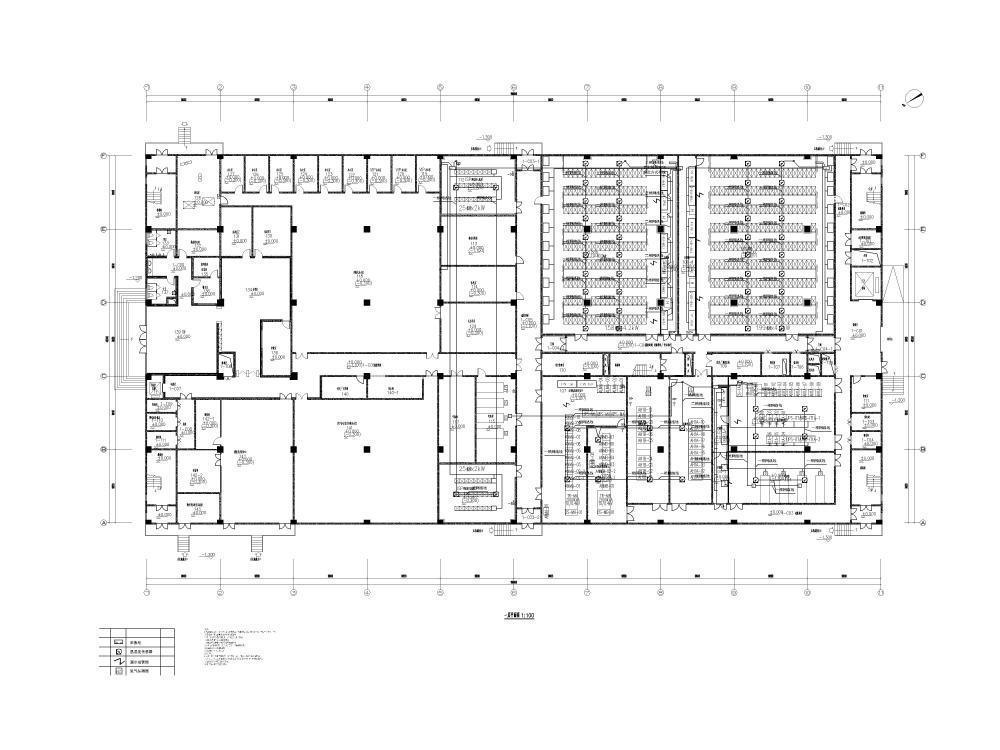

建筑设备管理系统(BA)布线图

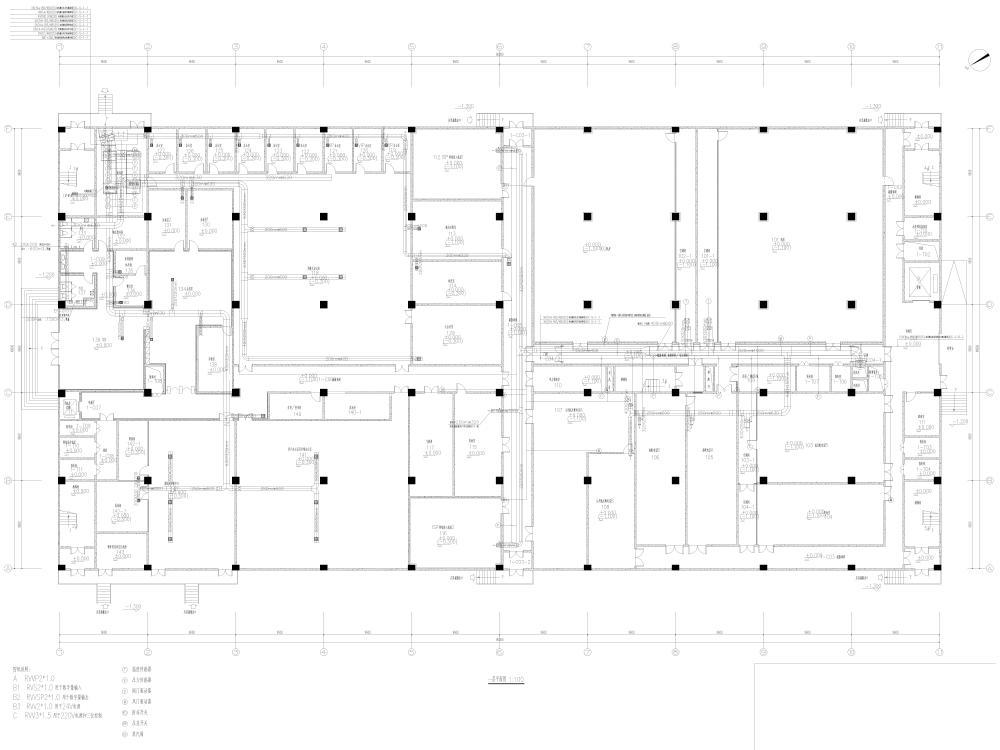

机房环境监控系统(EMS)布线图

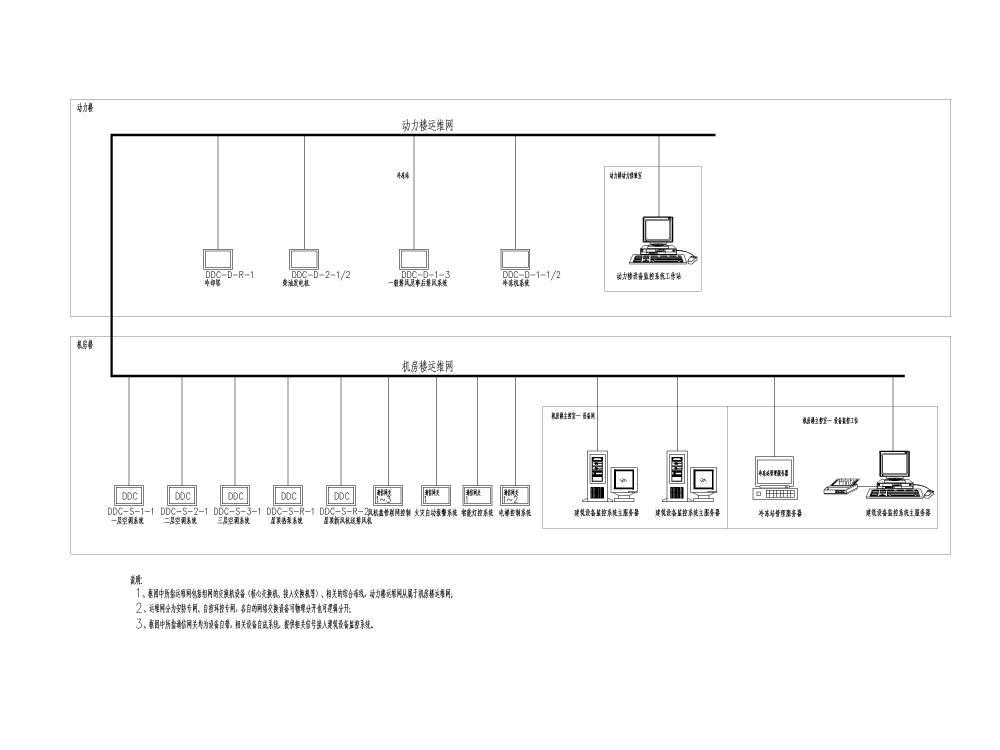

建筑设备管理系统(BA)图

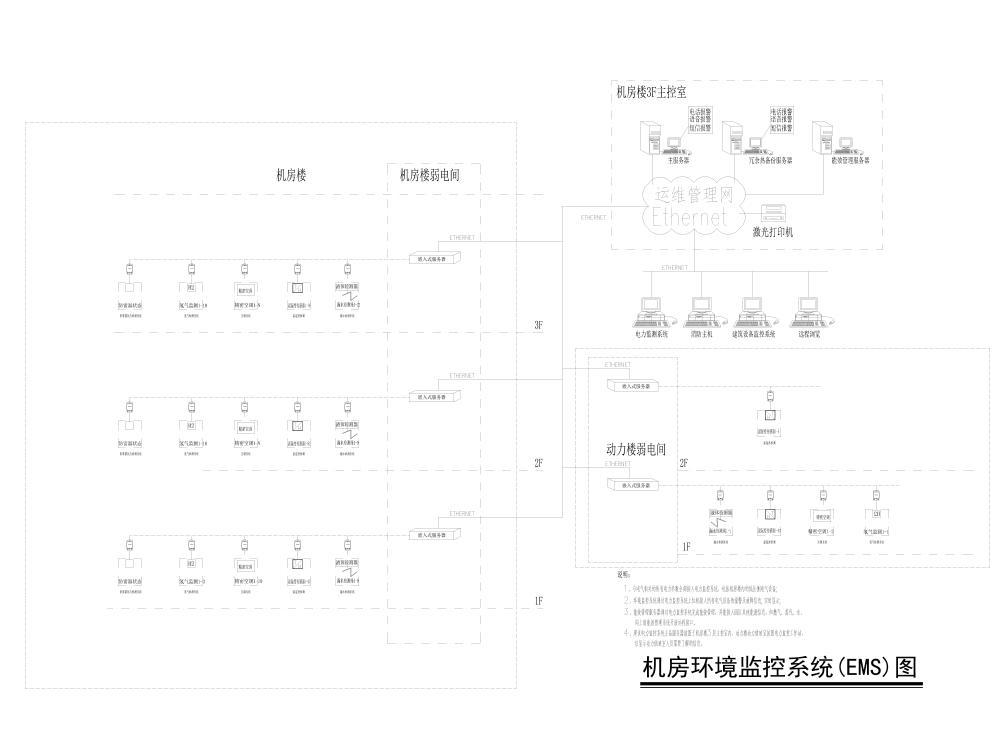

机房环境监控系统(EMS)图-环控系统图

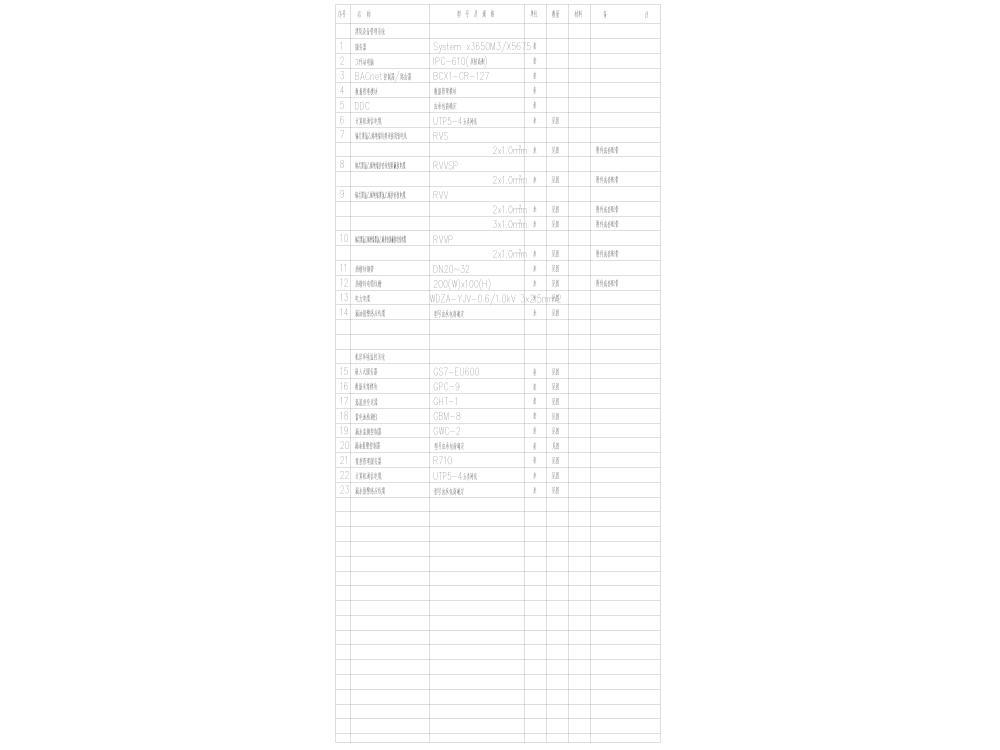

设备材料表


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 数据中心机房图纸 - 1
    数据中心机房图纸 - 1
  • 数据中心机房图纸 - 2
    数据中心机房图纸 - 2
  • 数据中心机房图纸 - 3
    数据中心机房图纸 - 3
  • 数据中心机房图纸 - 4
    数据中心机房图纸 - 4
  • 数据中心机房图纸 - 5
    数据中心机房图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
