2层知名超市及卖场电气施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:36294平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:商业
  • 负荷等级:一级,二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:上海
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,机房工程,其它

该项目为上海大型超市及专业卖场 电气施工图

概况:
该项目为上海市大场老镇综合商业区知名超市及专业卖场。本建筑为多层公共建筑,建筑面积为36294m,其中地上面积15785m,地下面积20509m。地上2层,地下1层,高度8.4米。

设计范围:
10KV/0.4KV变配电;照明及配电系统;动力配电及控制系统;
消防设施配电及控制系统;空调配电及控制系统;
防雷与接地系统;防火剩余电流动作报警系统;
通信及综合布线系统;有线电视系统;安全防范系统;
背景音乐兼消防广播系统;火灾自动报警及消防联动控制系统;
楼宇设备自动控制系统;移动通信信号覆盖系统;
车库管理系统;系统集成;机房工程。

部分图纸摘录:

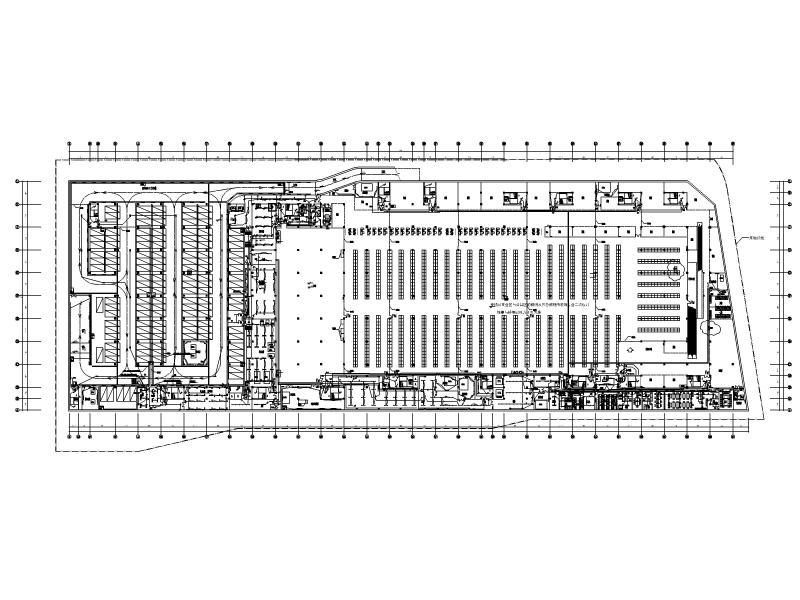

照明平面图

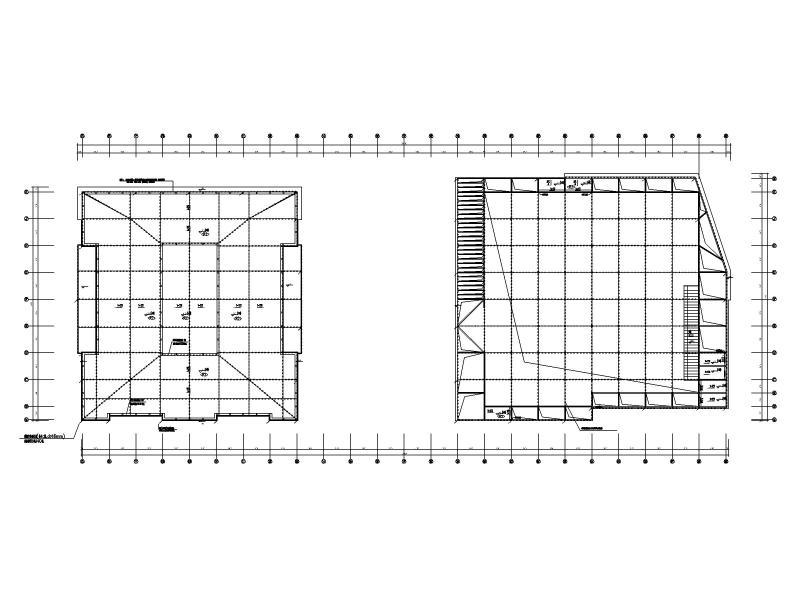

防雷平面图

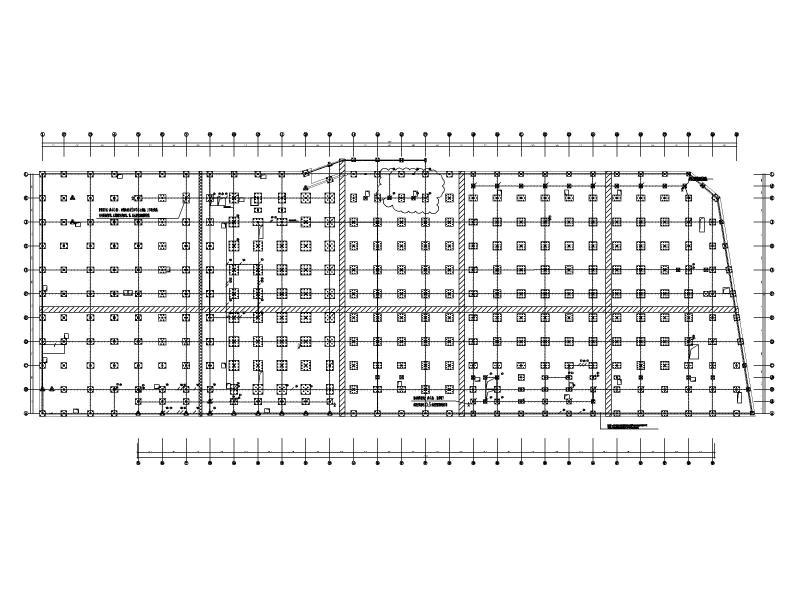

接地平面图

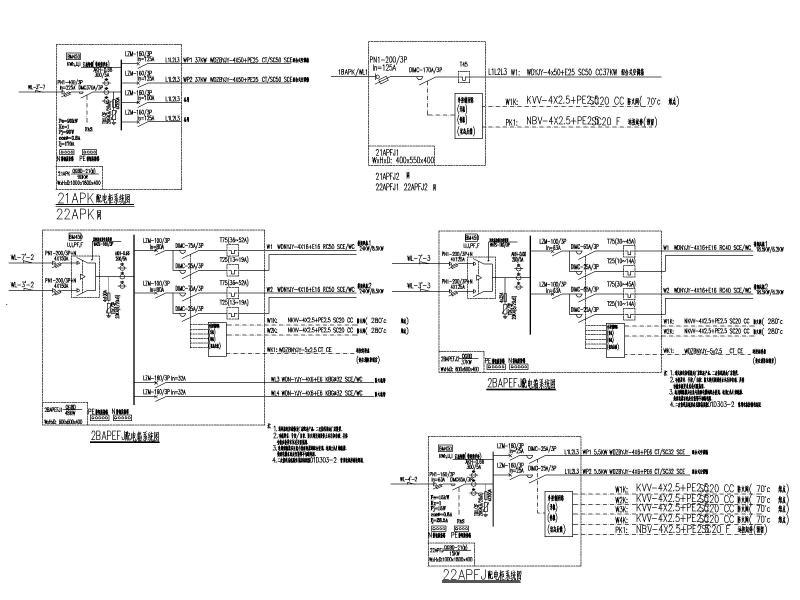

配电系统图

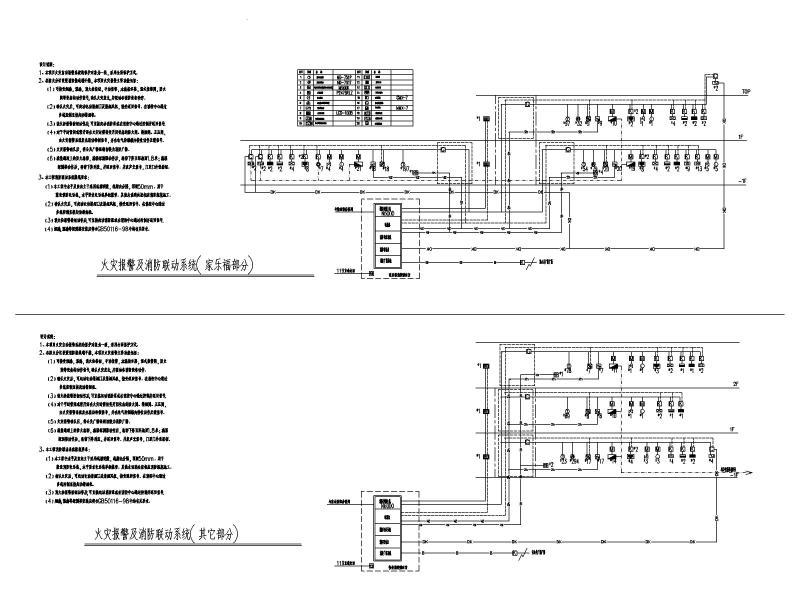

火灾报警及消防联动系统图



楼宇自控系统图



综合布线系统图,有线电视系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 超市施工图纸 - 1
    超市施工图纸 - 1
  • 超市施工图纸 - 2
    超市施工图纸 - 2
  • 超市施工图纸 - 3
    超市施工图纸 - 3
  • 超市施工图纸 - 4
    超市施工图纸 - 4
  • 超市施工图纸 - 5
    超市施工图纸 - 5
  • 超市施工图纸 - 6
    超市施工图纸 - 6
  • 超市施工图纸 - 7
    超市施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
