17层中铁_餐厅及研发楼电气施工CAD图纸

  • 建筑类别:科研,餐饮
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,二级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计:火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,机房工程,其它

该附件为产业园餐厅/产业研发楼 电气施工图

概况:
本项目为广东某名企新兴产业园项目。本项目地上共建设12栋单体建筑,其中1~6号楼下设地下2层大底盘地下室。
本子项建筑为“6#楼”。层数为地上十七层,功能为产业园餐厅、产业研发。

设计范围:
供配电系统;防雷接地系统;照明、动力系统;
火灾自动报警及消防联动系统;综合布线系统;
有线电视系统;语音及计算机通信系统;时钟系统;
BAS系统;能源管理系统;电梯五方对讲系统;
视频监控系统;门禁管理系统;紧急告警与求助系统;
无线对讲及巡更系统;机房工程。

部分图纸摘录:
照明平面图
动力平面图
智能化平面图

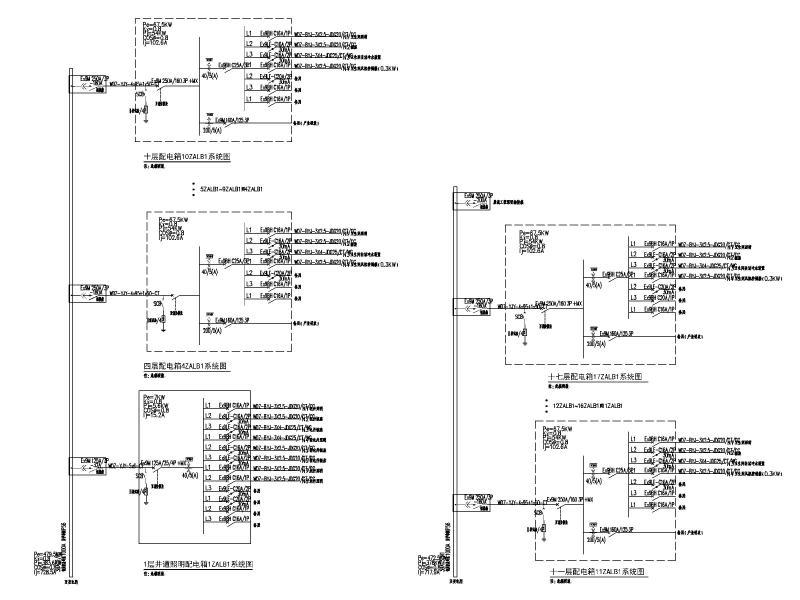

配电箱系统图


火灾报警系统图
防火门监控系统图


能源管理系统图
门禁管理系统图


BAS系统图
无线对讲及巡更系统图

紧急告警与求助系统图
电梯五方通话系统图
外网接入光纤路由图


以下是附件的其中一部分截图,共13张,您也可以 搜索 更多您想要的资源
  • 餐厅电气施工图纸 - 1
    餐厅电气施工图纸 - 1
  • 餐厅电气施工图纸 - 2
    餐厅电气施工图纸 - 2
  • 餐厅电气施工图纸 - 3
    餐厅电气施工图纸 - 3
  • 餐厅电气施工图纸 - 4
    餐厅电气施工图纸 - 4
  • 餐厅电气施工图纸 - 5
    餐厅电气施工图纸 - 5
  • 餐厅电气施工图纸 - 6
    餐厅电气施工图纸 - 6
  • 餐厅电气施工图纸 - 7
    餐厅电气施工图纸 - 7
  • 餐厅电气施工图纸 - 8
    餐厅电气施工图纸 - 8
  • 餐厅电气施工图纸 - 9
    餐厅电气施工图纸 - 9
  • 餐厅电气施工图纸 - 10
    餐厅电气施工图纸 - 10
  • 餐厅电气施工图纸 - 11
    餐厅电气施工图纸 - 11
  • 餐厅电气施工图纸 - 12
    餐厅电气施工图纸 - 12
  • 餐厅电气施工图纸 - 13
    餐厅电气施工图纸 - 13
以上是部分截图,请下载附件后查看完整高清内容
