10405平米大学6层研发楼电气施工CAD图纸

搜索更多资源
  • 建筑类别：科研
  • 建筑高度类型：多层建筑
  • 建筑设计面积：10405.03平方米
  • 建筑地上层数：6层
  • 建筑地下层数：1层
  • 参考图纸：36张
  • 设计年代：近代
  • 地下室用途：其它
  • 负荷等级：二级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 强电 设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全

附件详情

本建筑为钢筋混凝土框架结构，耐火等级为二级。本建筑共七层，高22.8m，地下层层高3.6m；地上六层，各层层高均为3.8m。变配电站、冷冻站设于地下层，建筑占地面积2446.83m2， 建筑面积10405.03m2。
本建筑的电力、照明及 防雷接地 装置的设计

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

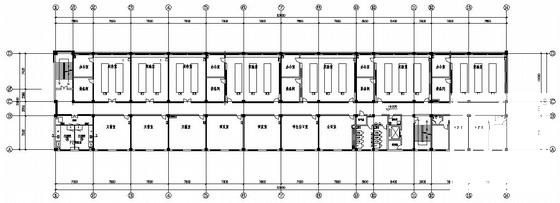

  • 研发楼图纸 - 1
    研发楼图纸 - 1

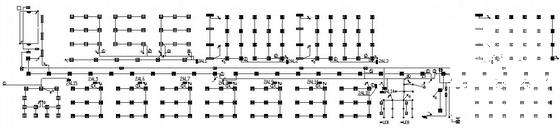

  • 研发楼图纸 - 2
    研发楼图纸 - 2

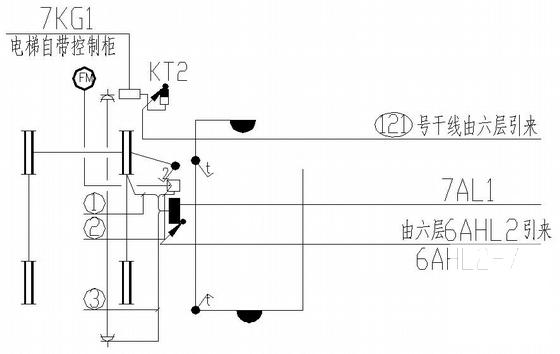

  • 研发楼图纸 - 3
    研发楼图纸 - 3

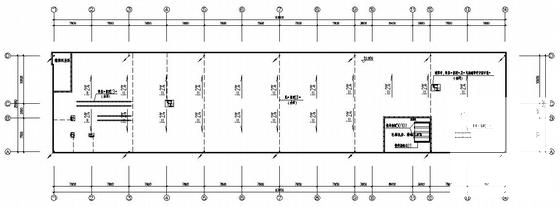

  • 研发楼图纸 - 4
    研发楼图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
