80000平米超高层广场强电系统施工CAD图纸

  • 建筑类别:商业,娱乐,餐饮,其他
  • 建筑高度类型:超高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:80000平方米
  • 地上层数:44层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 地下室用途:商业,车库,设备用房,其它
  • 节点大样:其它
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 项目所在地:江苏
  • 强电设计:应急电源,低压配电,电气照明,电气控制,其它
  • 弱电设计: 火灾自动报警系统

附件详情

  • 1、电气设计说明
  • 2、电气竖向图系统图
  • 3、地下室配电系统图
  • 4、 配电箱系统
  • 5、电气火灾监控系统图
  • 6、火灾报警系统图
  • 7、底层应急,疏散 照明平面图
  • 8、动力平面图
  • 9、主干线平面图
  • 10、应急照明平面图
  • 11、消防平面图

附件详情

该附件是166米超高层广场强电系统施工图纸,总共31张。
该项目由四个部分组成;主附楼的一至三层为商业用房,主要功能定位于服务、购物、休闲、餐饮四个板块。主楼为商务酒店、商务公寓及观光贵宾会所,地上44层地下2层共46层;主楼44层高度为166.6米。附楼为商务办公楼,36层;三层裙房为会展中心或大卖场。总建筑面积为78520平方米(其中地下4500平方米,地上74020平方米)。
设计内容:配电系统、照明系统、应急照明系统、火灾自动报警系统等内容。



效果图

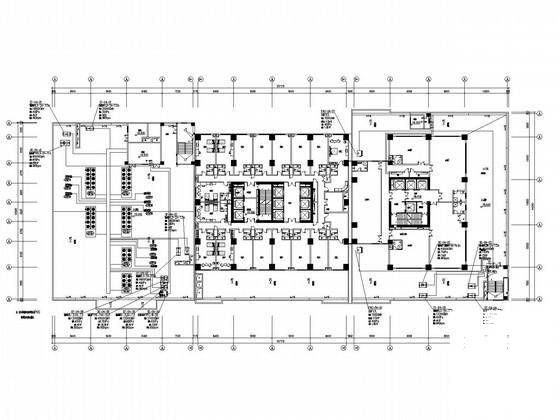

四层动力平面图

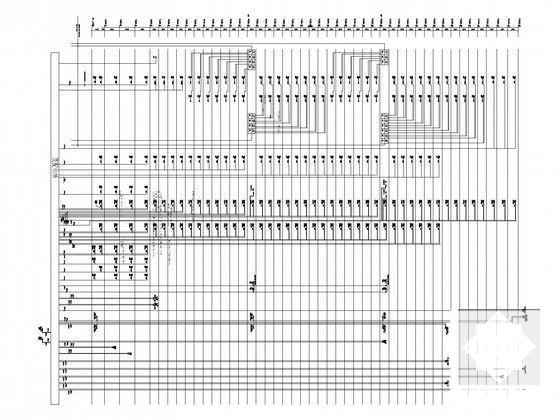

电气竖向图

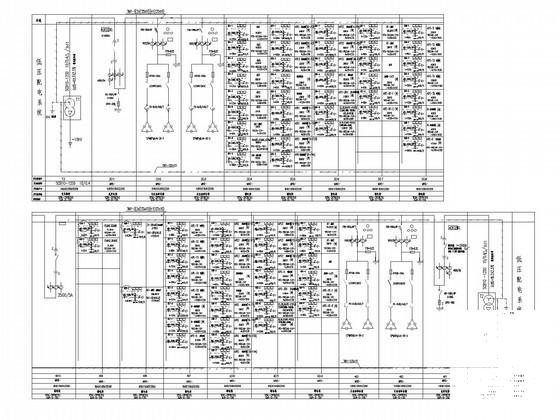

配电系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 超高层图纸 - 1
    超高层图纸 - 1
  • 超高层图纸 - 2
    超高层图纸 - 2
  • 超高层图纸 - 3
    超高层图纸 - 3
  • 超高层图纸 - 4
    超高层图纸 - 4
  • 超高层图纸 - 5
    超高层图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
