地下1层车库强电系统施工CAD图纸

  • 建筑类别:交通建筑,其他
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 地下室用途:人防,车库,其它
  • 负荷等级:一级,二级
  • 项目所在地:山东
  • 强电设计: 供配电系统 ,配变电所,低压配电,电气照明,接地安全,其它

附件详情

  • 1、电气设计说明
  • 2、战时通风方式信号及讯系统图
  • 3、 竖向配电干线 系统图
  • 4、战时三防信号系统图
  • 5、 照明平面图
  • 6、火灾报警平面图
  • 7、动力平面图
  • 8、接地平面图
  • 9、信号平面图
  • 10、预埋套管平面图

附件详情

该附件是车库强电系统施工图纸,共11张。
项目概要:该项目地下一层为6级二等人员掩蔽所,平时为汽车库包含2个防火分区(战时为3个防护单元)。平时照明用电为二级负荷,平时应急照明及消防动力设备均为一级负荷。其余平时设备为二级负荷。
设计范围:供配电,电气照明,动力设备自动控制装置,保护与接地,火灾自动报警及消防。
......
,共11张。

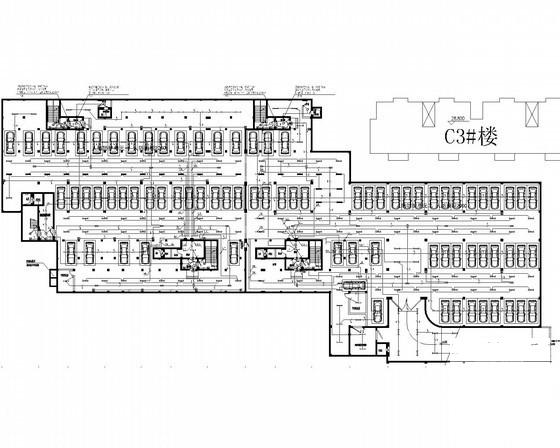

地下车库平时照明平面图

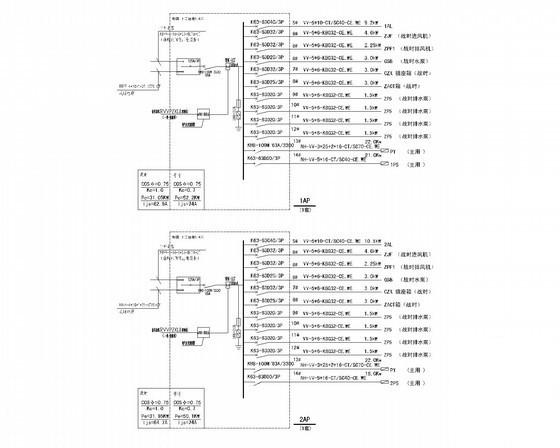

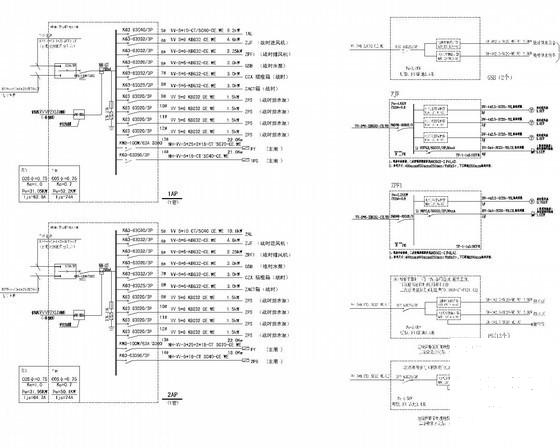

系统图

战时三防信号系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地下车库施工 - 1
    地下车库施工 - 1
  • 地下车库施工 - 2
    地下车库施工 - 2
  • 地下车库施工 - 3
    地下车库施工 - 3
  • 地下车库施工 - 4
    地下车库施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
