单层排架结构工业仓库结构施工CAD图纸2016
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：排架
-
特种结构：水池
-
基础形式 ：独立基础,桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.30kN/平方米
-
参考图纸：10张
-
设计年代：近代
该附件是
单层排架结构工业仓库
结构施工图
2016
，出图时间是。
附件内含：结构设计总说明、桩位平面布置图、基础平面布置图、承台大样、排架柱及柱间支撑平面布置图、排架柱模板及剖面配筋图、圈梁布置图及配筋大样、屋面系杆及支撑平面布置图、屋面檩条平面布置图、屋面钢梁及柱支撑详图、污水收集池......，cad格式，共计图纸10张。

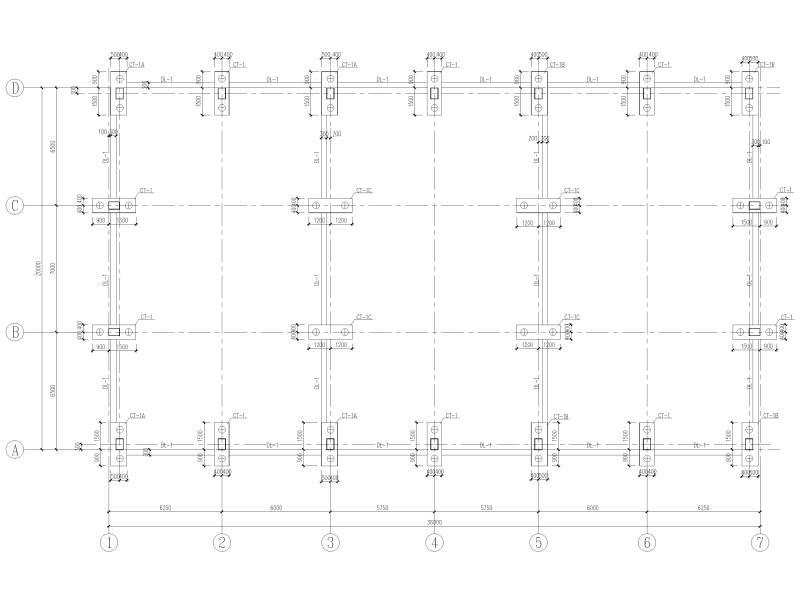

基础平面布置图

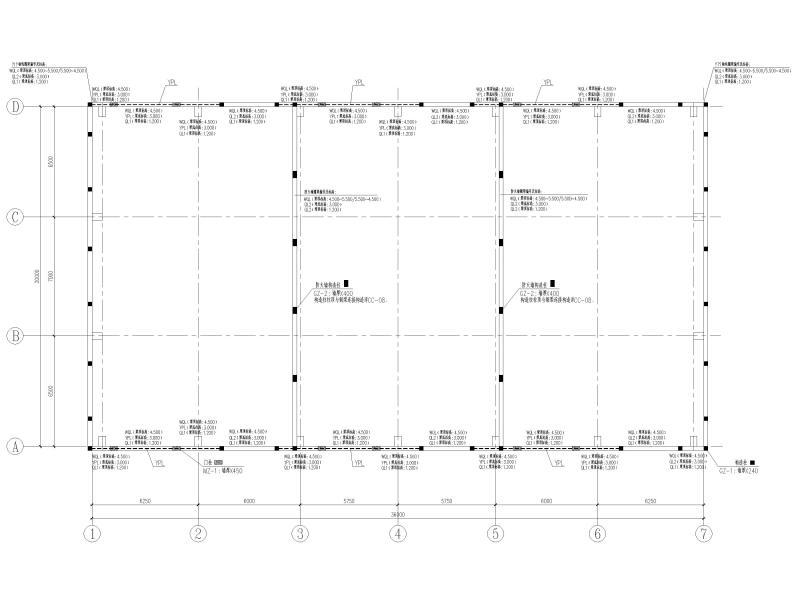

圈梁布置图

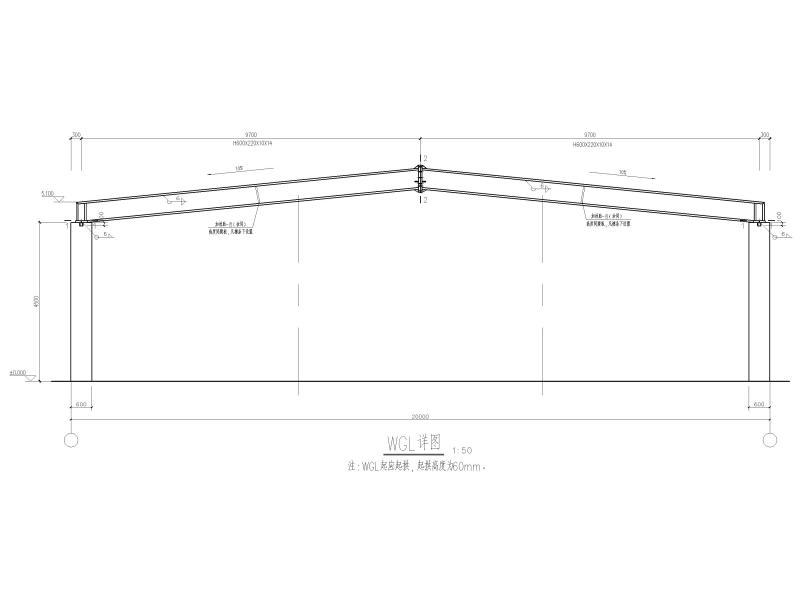

屋面钢梁详图

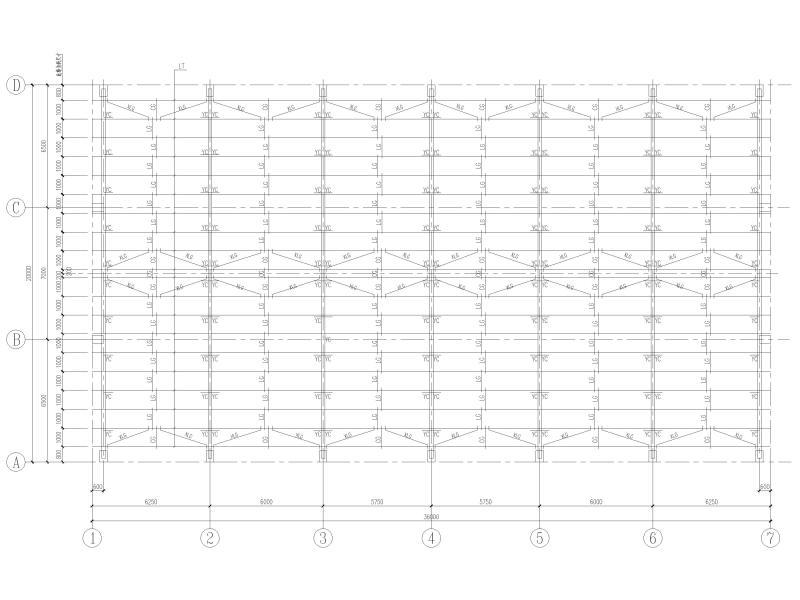

屋面檩条平面布置图

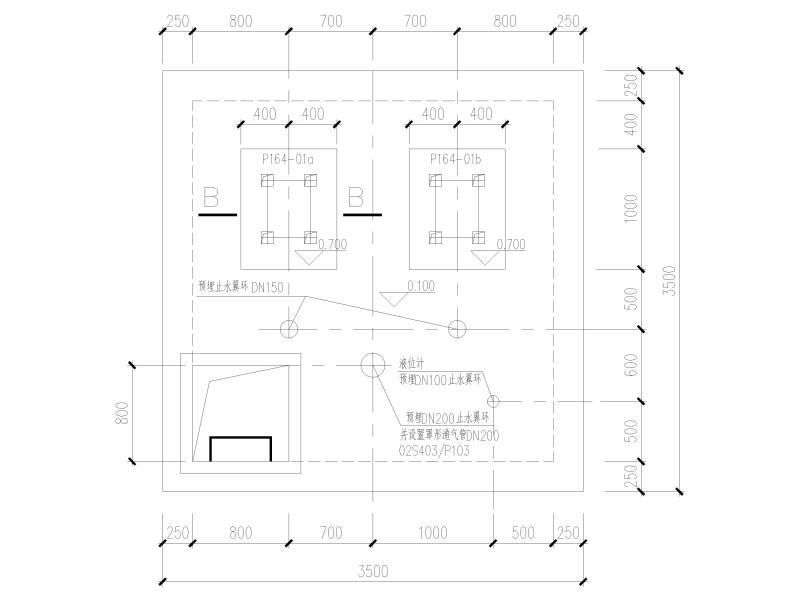

污水收集池顶平面图
构造柱柱顶与钢梁连接节点详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
仓库施工图纸 - 1 -
仓库施工图纸 - 2 -
仓库施工图纸 - 3 -
仓库施工图纸 - 4 -
仓库施工图纸 - 5 -
仓库施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-13
- 评论次数：0
- 浏览次数：0
- 文件大小：1.57 MB
- 收藏次数：0
-
文件名称：
附件-996075898989675785.dwg
仓库施工图纸下载
