单层门式钢架结构仓库施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

附件详情:该项目为单层门式钢架结构仓库工程,结构安全等级为二级,抗震设防烈度为7度。

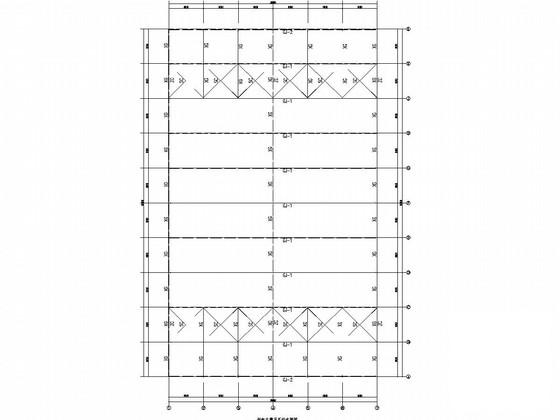

该资料包含:钢 结构设计说明 ,基础布置平面图,柱脚螺栓布置平面图,钢架支撑及系杆布置图等共计9张图。

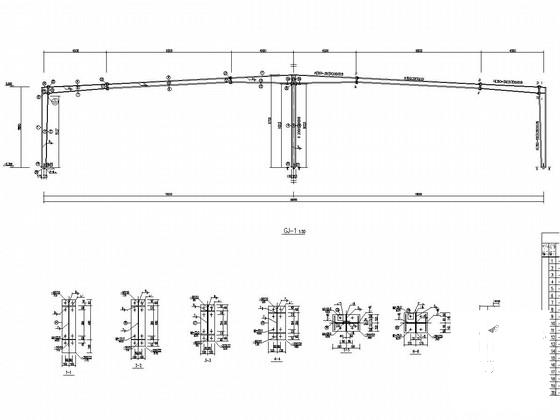

钢节点布置图

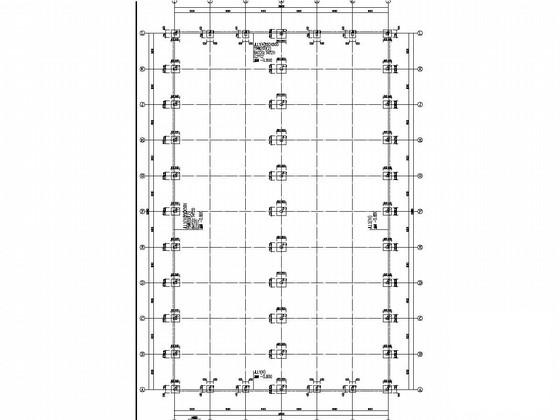

基础布置平面图

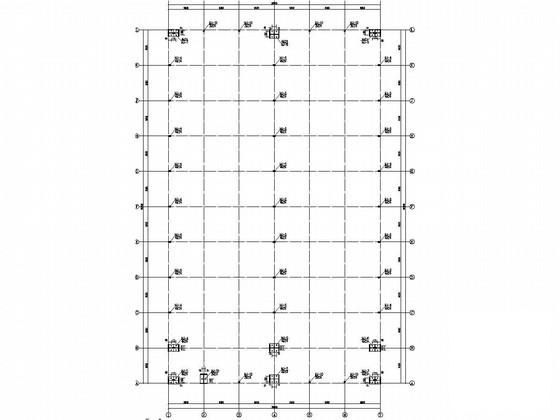

柱脚螺栓布置平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 门式钢架结构图纸 - 1
    门式钢架结构图纸 - 1
  • 门式钢架结构图纸 - 2
    门式钢架结构图纸 - 2
  • 门式钢架结构图纸 - 3
    门式钢架结构图纸 - 3
  • 门式钢架结构图纸 - 4
    门式钢架结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
